AOI 設備 · P3D

P3D線上 · 雙軌

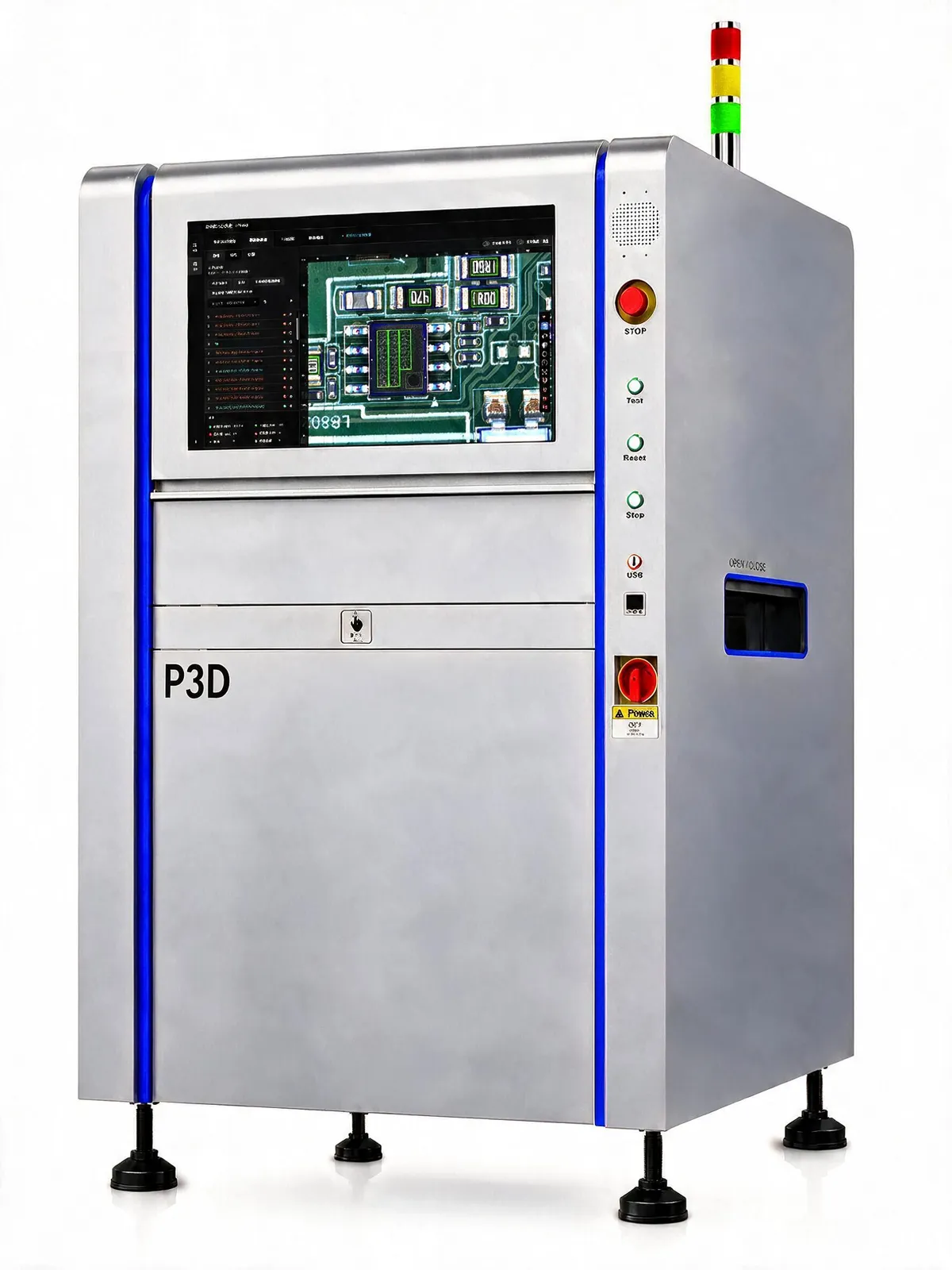

DaoAI IRIS ANT P3D —— 雙軌 2D 線上 AOI，適用於高吞吐量生產，採用與 P3 相同的光學系統和核心 AI 軟體。

一臺機器內設兩條軌道。

相機	26 MP
解析度	10 µm/px(≈ 0.394 mil/px)
最大板尺寸	500 × 325 mm (≈ 19.69 × 12.8 in)
搬運	雙軌

主要規格

比較光學、板容量和搬運規格，為您的生產找到合適的產品。

公制規格顯示近似的英制當量。

其他

間隙和厚度限制、完整的檢測專案列表、軟體功能和整合細節在產品手冊中，而非本頁。

光學

相機	26 MP，全域快門
解析度	10 µm/畫素 (≈ 0.394 mil/畫素)，51 × 51 mm (≈ 2.01 × 2.01 in) 視野
鏡頭	遠心
照明	RGB 同軸環形，多角度 LED
景深	8 – 10 mm (≈ 0.315 – 0.394 in)
推理	每個元器件低於 1 ms

軌道和板

最大板尺寸	50 × 50 mm (≈ 1.97 × 1.97 in) – 500 × 325 mm (≈ 19.69 × 12.8 in)，每條軌道
板厚	0.3 – 6 mm (≈ 0.0118 – 0.236 in)
淨空	頂部 30 mm (≈ 1.18 in)，底部 20 mm (≈ 0.787 in)。可按需定製
最小元器件	0201，0.3 mm (≈ 0.0118 in) 引腳間距 IC。01005 可選
板搬運	線上，雙軌。軌道高度 900 ± 25 mm (≈ 35.43 ± 0.984 in)
雙面	頂面和底面自動切換

檢測內容

瞭解我們的檢測能力和工廠整合功能。可用的檢測項取決於機器和配置。

全系列產品採用相同的核心 AI 軟體。

自動編程、反饋學習、模型訓練和離線操作是 IRIS ANT P3D 的標準功能，而非價格表上的選項。機器在光學和處理方面有所不同。

程式 AI 自動編程 30 秒到 5 分鐘內，從一塊良品樣板生成一個執行程式。無需 CAD。學習反饋學習報告誤報，更新，再次執行電路板。誤報率下降，而不是閾值下降。訓練模型訓練離線使用您自己的影像進行訓練，以檢測其他設備無法檢測的缺陷。工廠生產整合量具 R&R、Cpk、MES 匯出、維修站、離線編程。
