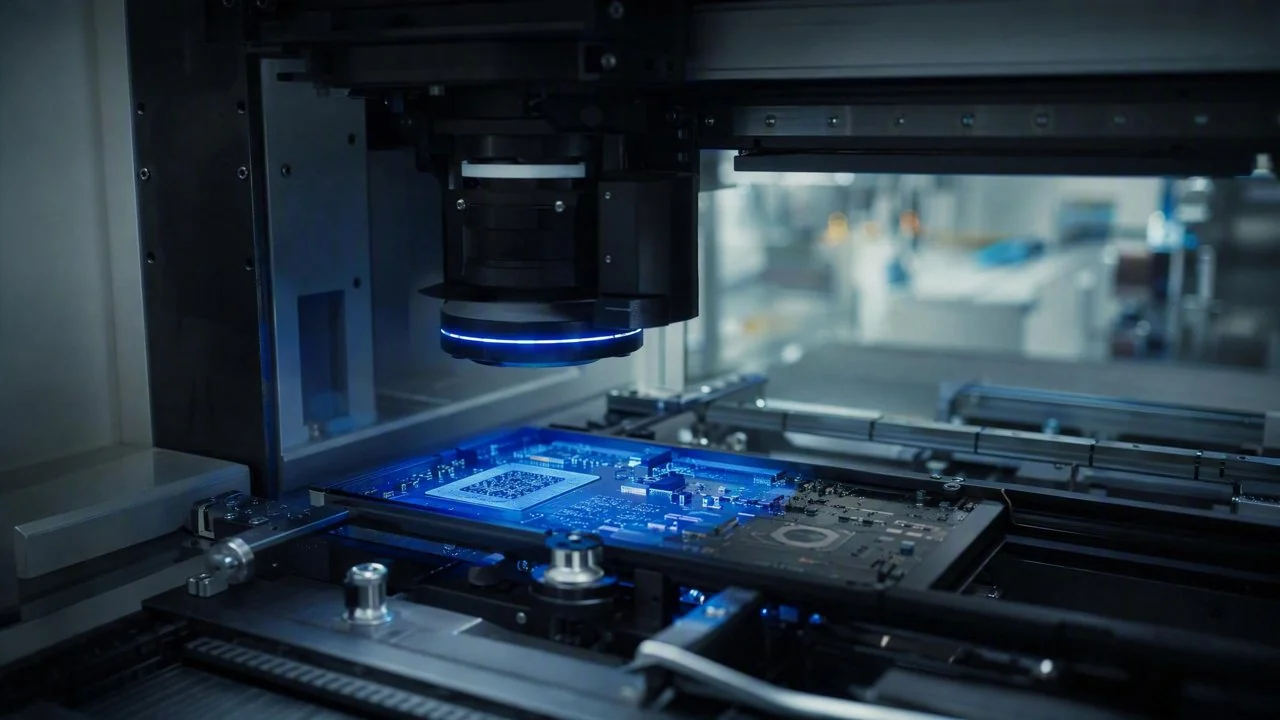

3D ACI 替代人工目檢，顯著降低 BGA/QFN 隱藏焊點檢測用工成本

微鏈道愛 3D ACI 設備透過自研 3D 相機與三維形貌重建/點雲技術，精準檢測 BGA/QFN 封裝下 2D 光學盲區的隱藏焊點、共面度、微米級形貌及氣孔等缺陷，結合 2D-3D 融合檢測能力，將傳統人工目檢的用工成本降低超過 70%。

在電子製造行業，特別是 PCBA 生產線上，BGA（球柵陣列）和 QFN（方形扁平無引腳）等先進封裝技術因其高整合度和小型化優勢，已成為主流。然而，這些封裝形式的焊點位於元件底部，形成天然的 2D 光學盲區，使得傳統 2D AOI 設備難以有效檢測。長期以來，這類關鍵缺陷的檢測嚴重依賴於高強度、勞動密集型的人工目檢，不僅效率低下，而且對操作員的經驗和專注度要求極高，直接推高了生產成本和質量風險。微鏈道愛深刻理解這一行業痛點，並致力於透過創新的 3D ACI 技術，為客戶提供更經濟、高效的解決方案。

痛點:這道坎為什麼難過

BGA/QFN 封裝的隱藏焊點檢測面臨多重挑戰。首先是**極高的用工成本**：傳統上，製造商需投入大量熟練工人進行逐一目檢，每條產線可能需要 3-5 名質檢員，且需輪班作業，年均人力成本高達數十萬元，這在當前勞動力成本日益攀升的背景下，成為企業沉重的負擔。其次是**檢測效率瓶頸**：人工目檢速度慢，單板檢測時間可達數十秒甚至數分鐘，嚴重拖慢了整體產線節拍，難以滿足大規模量產需求。再者，**漏檢與誤報風險並存**：人眼容易疲勞，對微小缺陷的敏感度下降，導致 BGA 焊點塌陷、虛焊、氣孔等隱藏缺陷的漏檢率居高不下，可能在 1-3% 之間，一旦流入後端，將帶來昂貴的返工甚至產品召回風險；同時，由於主觀判斷和視覺偏差，人工誤報率也較高，增加了不必要的複檢環節。最後，**資料難以追溯與管理**：人工檢測結果往往缺乏標準化記錄，難以形成有效的資料閉環，對質量追溯和工藝改進造成障礙。這些根源問題，都指向了傳統檢測方案在應對現代高密度電子封裝時的力不從心。

從工藝和成像層面來看，BGA/QFN 封裝的焊點在元件下方，被本體遮擋，使得傳統基於 2D 平面影像的 AOI 技術無法直接獲取焊點形貌資訊。即便是 X-Ray 等傳統三維檢測手段，雖然能透視內部結構，但設備成本高昂，且影像解析和缺陷判讀仍需大量人工干預，效率和自動化程度不足。此外，微米級的焊點形貌變化，如輕微的塌陷、橋接或氣孔，對成像解析度和演算法識別精度提出了極高要求。在當前強調 AI 質檢大模型提升缺陷檢出率與縮短開發週期的行業熱點下，如何將先進的 AI 視覺技術應用於這類“光學盲區”缺陷，並有效替代高成本的人工目檢，成為電子製造企業亟待解決的問題。

技術原理

微鏈道愛 3D ACI 設備的核心優勢在於其自研的 3D 相機與先進的三維形貌重建演算法。我們採用多頻相位偏折技術，透過向被測物表面投射一系列高精度結構光圖案，並由高解析度相機從不同角度同步採集影像。這些採集到的影像包含了物體表面的微米級高度資訊，透過複雜的相位解包裹演算法和三角測量原理，可以精確重建出 BGA/QFN 焊點的完整三維形貌點雲資料。這意味著，即使焊點被元件本體遮擋，只要其表面存在微小的幾何變化，微鏈道愛 3D ACI 設備就能透過其邊緣和側壁的反射光資訊，結合周圍環境資料，透過點雲融合和曲面擬合技術，推斷出隱藏區域的缺陷特徵。

與傳統 2D AOI 依賴表面顏色、亮度等平面特徵不同，微鏈道愛 3D ACI 設備直接獲取並分析焊點的 Z 軸高度資訊和完整的幾何輪廓。例如，對於 BGA 焊球的塌陷，2D 影像可能僅表現為模糊的邊緣，而 3D 資料則能清晰呈現焊球高度的異常降低。對於 QFN 的焊盤空洞或氣孔，2D 影像可能無從察覺，但 3D 形貌重建能捕捉到焊盤表面的微小凹陷或不平整。此外，微鏈道愛 DaoAI ACI OS 作業系統內建的視覺基礎模型，能夠結合 2D-3D 融合資料進行深度學習，透過 APDT 正樣本/少樣本學習（僅需 1-20 張良品影像），快速建立缺陷識別模型，並利用語義誤報過濾技術，將誤報率降低至傳統規則 AOI 的五分之一以下。這種深度融合的檢測能力，顯著優於單純的 2D AOI 和需要人工判讀的 X-Ray 方案，實現了真正的自動化和智慧化。

典型應用場景

• **BGA 焊點塌陷與虛焊檢測**：微鏈道愛 3D ACI 設備能夠精準測量 BGA 焊球的高度、體積和共面度，即使焊球位於元件下方，也能透過周邊形貌和散射光資訊，結合三維點雲資料，識別出異常塌陷或虛焊導致的焊球形變。難點在於焊球密集排列且互相遮擋，傳統方法難以區分。
• **QFN 焊盤空洞與氣孔檢測**：對於 QFN 封裝底部焊盤與 PCB 連接處的空洞或氣孔，由於其通常位於焊盤內部或邊緣，2D 影像無法直接觀察。微鏈道愛 3D ACI 透過高精度三維形貌重建，可以檢測焊盤表面微米級的凹陷、凸起或不平整，間接或直接指示內部缺陷。
• **BGA/QFN 橋接與短路風險評估**：在密集封裝區域，相鄰焊點之間可能因焊錫過多或塌陷而發生橋接。微鏈道愛 3D ACI 設備能精確測量焊點間距和焊錫高度，透過三維形貌分析，識別出潛在的短路風險，其精度可達微米級。
• **元件共面度與浮高檢測**：BGA/QFN 元件本體與 PCB 的共面度直接影響焊接質量。微鏈道愛 3D ACI 可以精確測量元件底部的翹曲或浮高，確保所有焊點都能與焊盤充分接觸，避免開路或接觸不良。
• **微米級形貌缺陷檢測**：除了上述典型缺陷，微鏈道愛 3D ACI 還能用於檢測如焊盤表面劃痕、異物、輕微氧化等微米級形貌缺陷，這些缺陷在 2D 影像中可能因對比度不足而難以察覺，但在三維資料中則能清晰呈現。

落地案例

一家位於華東地區的頭部 Tier-1 電子製造供應商，其產線上每月需生產數百萬片包含 BGA 和 QFN 封裝的高階 PCBA。此前，該廠商的 BGA/QFN 隱藏焊點檢測完全依賴人工目檢，僱傭了近 20 名質檢員三班倒作業。巨大的用工成本和日益增長的勞動力短缺問題，使得他們迫切尋求自動化解決方案。在導入微鏈道愛 3D ACI 設備之前，其人工目檢的平均單板檢測時間為 45 秒，導致產線節拍受限；同時，由於人眼疲勞，BGA 焊點虛焊的漏檢率平均在 0.8% 左右，每月因此造成的返工和廢品損失巨大。微鏈道愛團隊深入分析客戶需求後，部署了 3D ACI 設備。在上線初期，我們利用 DaoAI ACI OS 作業系統的 APDT 少樣本學習能力，僅透過 15 張良品影像，在 20 分鐘內便完成了 BGA 虛焊、塌陷、QFN 氣孔等缺陷的檢測模型訓練。經過為期兩週的並行測試與調優，微鏈道愛 3D ACI 設備成功實現全自動化檢測。

微鏈道愛 3D ACI 設備成功將該廠商的隱藏焊點人工複檢率降低了 83%，顯著最佳化了產線用工成本。

微鏈道愛解決方案與產品

微鏈道愛為該頭部廠商提供的核心解決方案是基於其自研 3D 相機和三維形貌重建技術的 3D ACI 設備。該設備透過高精度結構光投射和多視角影像採集，重建出 BGA/QFN 焊點的完整三維點雲資料，從而實現對隱藏焊點、共面度、氣孔等 2D 光學盲區缺陷的精準檢測。結合微鏈道愛 DaoAI ACI OS 作業系統，我們實現了 2D-3D 融合檢測，利用視覺基礎模型的特徵認知能力，在一塊良品 5 分鐘內完成 0 程式碼自動編程。透過 APDT 正樣本/少樣本學習，即使是新型封裝，也能在 1-20 張良品樣本下快速部署。微鏈道愛解決方案還支援 100% 本地私有化部署（SDK/API/Docker），確保客戶資料不出廠，滿足其嚴格的資料安全和合規要求。此外，微鏈道愛 DaoAI World 世界模型作為統一底座，能實現跨場景泛化和從產線反饋的持續學習，進一步提升檢測模型的魯棒性和適應性。透過這些產品與能力的結合，微鏈道愛提供了全面、高效且經濟的自動化檢測方案。

透過部署微鏈道愛 3D ACI 設備，該廠商實現了顯著的量化成效。首先，**人工目檢需求大幅降低**：原先 20 人的質檢團隊，現在僅需 3-4 人進行設備監控和少量異常複核，用工成本降低 70%以上，年均節省人力成本近百萬元。其次，**檢測效率顯著提升**：單板檢測時間從 45 秒縮短至 8 秒，產線節拍提升了 460%，極大地提升了整體產能。再次，**缺陷漏檢率大幅壓降**：BGA 虛焊的漏檢率從 0.8% 降至 <0.1%，產品質量得到根本性保障，有效避免了昂貴的後端返工和客戶投訴。最後，**資料可追溯性增強**：所有檢測資料均被系統實時記錄和分析，為質量追溯和工藝最佳化提供了寶貴的資料支撐。這些成果充分證明了微鏈道愛 3D ACI 設備在替代人工目檢、最佳化用工成本方面的巨大價值。

本場景的完整方案：電子 / PCBA 行業解決方案
