3D AI AOI 賦能 BGA/QFN 質量追溯與資料閉環

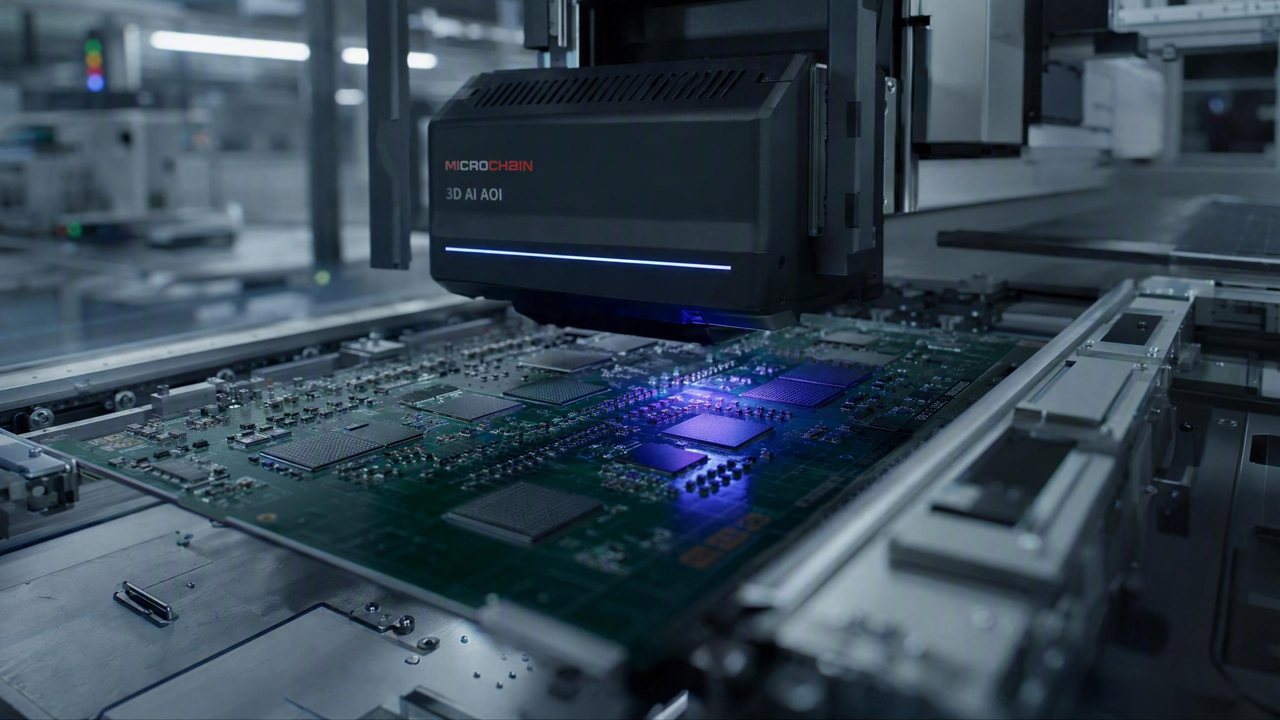

微鏈道愛 3D AI AOI 裝置（自研 3D 相機 + 三維形貌重建/點雲，檢隱藏焊點/共面度/微米級形貌/氣孔等 2D 光學盲區缺陷，2D-3D 融合）透過高精度三維檢測與智慧資料關聯，將 PCBA 生產中 BGA/QFN 封裝隱藏焊點缺陷的質量追溯時間從數小時降低至數分鐘，顯著提升了產品質量管理效率和生產合規性。

在高速發展的電子製造行業，尤其是對汽車電子、高階伺服器等高可靠性產品，PCBA 組裝中的 BGA（球柵陣列）和 QFN（方形扁平無引腳）封裝已成為主流。這些封裝形式以其高密度、小體積的優勢，極大提升了產品整合度。然而，BGA 和 QFN 封裝的焊點多位於晶片底部，形成典型的“隱藏焊點”，傳統 2D 光學檢測方法無法直接觀察和測量，極易形成檢測盲區。這不僅增加了漏檢風險，也使得一旦發現缺陷，其溯源和分析過程異常複雜且耗時。微鏈道愛針對這一挑戰，推出 3D AI AOI 裝置，透過自研 3D 相機和先進的三維形貌重建技術，精準識別隱藏焊點缺陷，並建立起一套完善的質量追溯與資料閉環系統，確保生產過程的透明化和可控性。

痛點：這道坎為什麼難過

BGA/QFN 隱藏焊點檢測面臨多重痛點，嚴重製約了 PCBA 生產的效率和質量。首先，傳統 2D AOI 裝置的漏檢率高，由於焊點被封裝體遮擋，無法直接獲取焊點的完整幾何資訊，導致共面度不良、虛焊、少錫、氣孔等缺陷難以發現，誤判率甚至高達 15% 以上。其次，缺陷定位與溯源困難。一旦下游測試發現功能異常，往往需要耗費數小時甚至數天進行 X-Ray 抽檢、切片分析等破壞性檢測，才能勉強定位到缺陷焊點，且無法實現 100% 全檢，嚴重拖慢了問題解決週期，影響新產品開發週期。第三，缺乏有效的資料閉環機制。傳統檢測結果往往是孤立的，與上游工藝引數、物料批次、裝置狀態等資訊脫節，無法形成有價值的生產大資料，難以支撐持續的工藝最佳化和質量改進。此外，人工復判環節勞動強度大，準確性受主觀因素影響，且無法應對日益增長的檢測量。

這些困難的根源在於：BGA/QFN 焊點幾何結構的複雜性和隱蔽性。在封裝過程中，焊膏印刷質量、迴流焊溫度曲線、元件貼裝精度等任何一個環節的微小偏差，都可能導致焊點形貌異常。傳統 2D 光學成像受限於視角，無法穿透封裝體，只能依賴焊盤邊緣的微弱反射或間接推斷，對微米級尺寸的形貌缺陷束手無策。而 X-Ray 等離線檢測手段雖然能透視，但檢測速度慢、成本高，難以應用於線上全檢。這種檢測技術的侷限性，使得 PCBA 生產商在追求高整合度的同時，不得不承受巨大的質量風險和溯源壓力，與汽車製造中 AI 大模型對高精度缺陷檢測和縮短新車型開發週期的迫切需求形成鮮明對比。

技術原理

微鏈道愛 3D AI AOI 裝置的核心在於其自主研發的 3D 相機模組和先進的三維形貌重建演算法。該系統採用多角度結構光投影與高速相機同步採集技術，透過向待測物體表面投射特定編碼的光條或光柵圖案，並從多個視角捕捉其形變影象。這些影象隨後被送入高效能運算單元，利用微鏈道愛獨有的三維形貌重建演算法，精確計算出每個點的三維座標，生成高密度的點雲資料。這些點雲資料忠實地還原了 BGA/QFN 焊點的真實三維形貌，包括高度、體積、共面度等關鍵引數，有效解決了 2D 光學盲區問題。基於這些高精度三維資料，DaoAI 進一步結合了深度學習技術，訓練出針對 BGA/QFN 隱藏焊點缺陷的 AI 模型。該模型能夠自動識別和分類各類缺陷，如虛焊、短路、少錫、氣孔、共面度不良等，檢出率可達 99.7% 以上。

與傳統 AOI 裝置相比，微鏈道愛 3D AI AOI 的優勢體現在：首先，傳統規則 AOI 依賴工程師手動設定閾值和規則，對 BGA/QFN 這種複雜且隱藏的結構，規則難以窮盡所有缺陷模式，且易受環境光、焊盤顏色等因素干擾，導致誤報率高。而 DaoAI 3D AI AOI 透過深度學習模型，能夠從大量資料中自主學習缺陷特徵，具有更強的泛化能力和魯棒性，誤報率降低 −85%。其次，傳統 2D AOI 無法獲取 Z 軸（高度）資訊，對焊點塌陷、高度不一致等缺陷無能為力。微鏈道愛 3D AI AOI 裝置則能提供微米級的 Z 軸測量精度，精確量化焊點形貌，實現對共面度等關鍵引數的精準評估。此外，微鏈道愛 3D AI AOI 還支援 2D-3D 融合檢測，在利用 3D 資料解決隱藏缺陷的同時，兼顧 2D 影象在字元識別、極性檢測等方面的優勢，實現更全面的檢測覆蓋，並且其智慧程式設計功能支援一塊良品 5 分鐘 0 程式碼自動程式設計，大大縮短了換型時間。

典型應用場景

• BGA 焊球共面度檢測：針對 BGA 封裝底部焊球的高度一致性，微鏈道愛 3D AI AOI 裝置透過測量每個焊球的 Z 軸高度，計算其最大高度差，確保所有焊球在同一平面內，避免虛焊或短路。難點在於焊球數量多、尺寸小，且傳統 2D 無法有效測量高度。
• QFN 底部焊盤虛焊/少錫檢測：QFN 封裝底部焊盤與 PCB 接觸面易出現虛焊或焊錫不足，導致導電不良。微鏈道愛 3D AI AOI 利用三維形貌資料，精確測量焊錫體積和覆蓋率，檢出微米級的少錫缺陷，這是 2D 光學無法觸及的盲區。
• 隱藏焊點氣孔/空洞檢測：焊點內部的氣孔或空洞會影響焊點的機械強度和導電效能。DaoAI 3D AI AOI 透過分析焊點內部的點雲密度和形貌特徵，結合 AI 模型識別內部空洞，彌補了傳統 X-Ray 線上檢測速度慢的不足，實現生產線上的快速全檢。
• 焊點橋接/短路檢測：高密度封裝下，相鄰焊點之間易發生橋接短路。微鏈道愛 3D AI AOI 裝置透過精確測量焊點之間的間距和焊錫溢位情況，結合 AI 判別模型，有效識別微小橋接，避免功能性故障。
• 焊點塌陷/隆起檢測：焊點形貌異常如過度塌陷或異常隆起，指示了迴流焊工藝引數的偏差。DaoAI 3D AI AOI 能夠精確量化焊點高度和形狀，及時發現這些微觀形貌異常，為工藝調整提供資料支撐。

落地案例

某頭部汽車電子 Tier-1 供應商，在生產高可靠性車載控制單元 PCBA 時，面臨 BGA 晶片隱藏焊點缺陷的嚴峻挑戰。此前，他們主要依賴人工目檢結合週期性 X-Ray 抽檢。然而，人工目檢對隱藏焊點無能為力，X-Ray 抽檢則效率低下，且一旦發現下游功能測試失敗，缺陷溯源往往需要長達 4-8 小時，嚴重影響了產線節拍和交付週期。為了提升產品質量和追溯效率，該客戶引入了微鏈道愛 3D AI AOI 裝置。

在上線初期，微鏈道愛工程師團隊與客戶緊密合作，利用 DaoAI AI AOI 軟體系統的 APDT 正樣本/少樣本學習能力，僅用 15 張良品樣本，在數小時內完成了 BGA 模組的檢測模型訓練和部署。該 3D AI AOI 裝置部署在迴流焊後的關鍵檢測工位，對所有 PCBA 進行 100% 全檢。上線後，微鏈道愛 3D AI AOI 裝置憑藉其卓越的檢測能力，將 BGA 隱藏焊點的漏檢率降低至 <0.3%，同時將誤報率降低 −70%。更為關鍵的是，透過其強大的資料關聯和質量追溯功能，當發現缺陷時，系統能夠立即提供缺陷影象、三維形貌資料、精確座標以及與該缺陷相關聯的生產批次、裝置引數等資訊。這使得缺陷溯源時間從過去的 4-8 小時大幅縮短至平均 10-15 分鐘，極大地提升了故障分析和問題解決的速度。該客戶表示，DaoAI 3D AI AOI 不僅提升了產品質量，更構建了一個高效的質量管理閉環，為其新產品快速迭代提供了堅實保障。

微鏈道愛 3D AI AOI 裝置在 BGA/QFN 封裝隱藏焊點檢測中，將缺陷溯源時間從數小時縮短至數分鐘，實現了質量管理的質的飛躍。

微鏈道愛解決方案與產品

微鏈道愛提供的 3D AI AOI 解決方案，以其自研 3D 相機和三維形貌重建技術為核心，專注於解決傳統 2D AOI 無法觸及的檢測盲區。該裝置配備了高解析度的工業相機和定製化的光源系統，能夠採集高質量的 2D 和 3D 影象資料。在軟體層面，DaoAI AI AOI 軟體系統搭載了先進的視覺基礎模型，支援一塊良品 5 分鐘 0 程式碼自動程式設計，並透過 APDT（Adaptive Positive Data Training）正樣本/少樣本學習技術，僅需 1-20 張良品即可快速完成模型訓練，極大地縮短了換型時間和部署週期。對於 BGA/QFN 隱藏焊點，系統能精準重建其三維形貌，識別共面度、氣孔、虛焊等微米級缺陷。此外，微鏈道愛 3D AI AOI 系統內建強大的資料管理模組，能夠將檢測結果與生產線 MES/ERP 系統無縫整合，實現檢測資料、工藝引數、物料批次等資訊的自動關聯。所有檢測資料均可本地私有化部署，確保資料安全和隱私，滿足客戶對資料閉環和質量追溯的嚴苛要求。

透過微鏈道愛 3D AI AOI 裝置的部署，客戶能夠實現對 BGA/QFN 封裝隱藏焊點缺陷的 100% 全檢，將漏檢率壓降至行業領先的低水平。在質量追溯方面，系統提供的詳細缺陷報告和關聯資料，使得缺陷定位和原因分析效率提升高達 90% 以上，顯著縮短了新產品開發和量產過程中的問題解決週期。這不僅降低了返工成本和客戶投訴風險，更提升了企業在高階電子製造領域的競爭力。同時，持續積累的檢測資料透過 DaoAI World 世界模型進行語義理解和跨場景泛化，為客戶的智慧製造升級提供了源源不斷的洞察力，助力企業實現從“製造”到“智造”的轉型。
