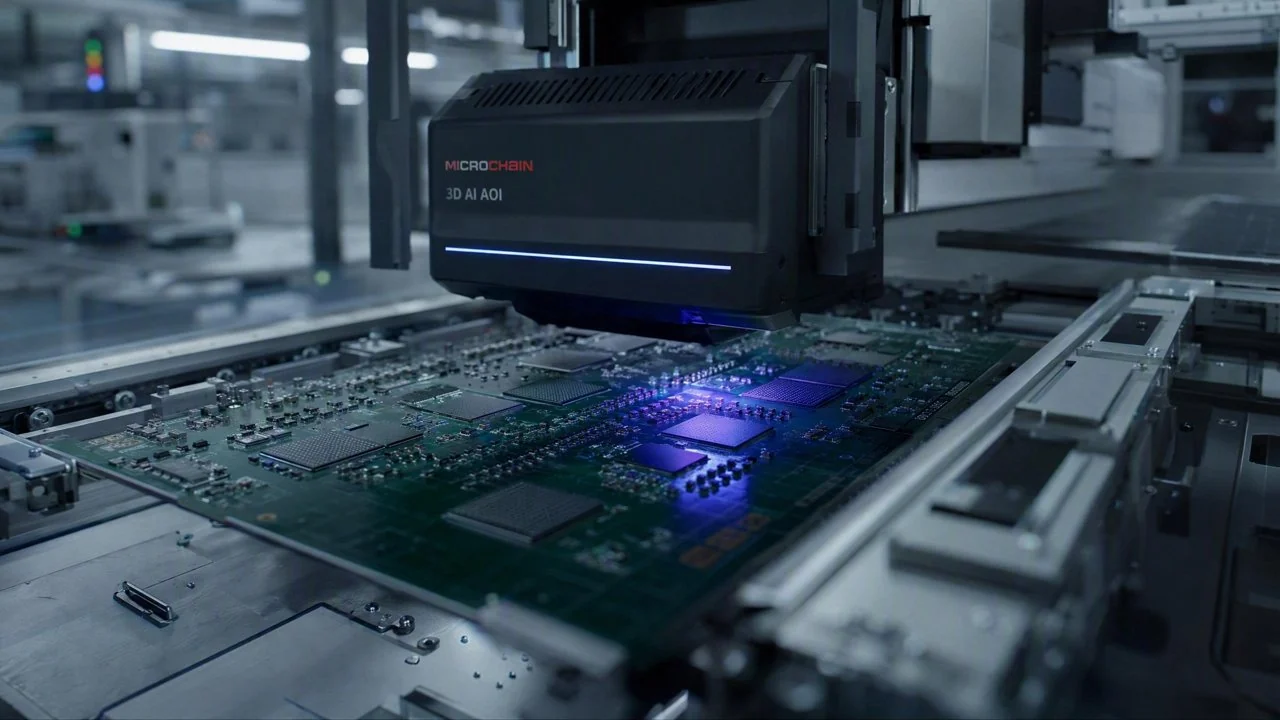

3D AI AOI 赋能 BGA/QFN 质量追溯与数据闭环

微链道爱 3D AI AOI 设备（自研 3D 相机 + 三维形貌重建/点云，检隐藏焊点/共面度/微米级形貌/气孔等 2D 光学盲区缺陷，2D-3D 融合）通过高精度三维检测与智能数据关联，将 PCBA 生产中 BGA/QFN 封装隐藏焊点缺陷的质量追溯时间从数小时降低至数分钟，显著提升了产品质量管理效率和生产合规性。

在高速发展的电子制造行业，尤其是对汽车电子、高端服务器等高可靠性产品，PCBA 组装中的 BGA（球栅阵列）和 QFN（方形扁平无引脚）封装已成为主流。这些封装形式以其高密度、小体积的优势，极大提升了产品集成度。然而，BGA 和 QFN 封装的焊点多位于芯片底部，形成典型的“隐藏焊点”，传统 2D 光学检测方法无法直接观察和测量，极易形成检测盲区。这不仅增加了漏检风险，也使得一旦发现缺陷，其溯源和分析过程异常复杂且耗时。微链道爱针对这一挑战，推出 3D AI AOI 设备，通过自研 3D 相机和先进的三维形貌重建技术，精准识别隐藏焊点缺陷，并建立起一套完善的质量追溯与数据闭环系统，确保生产过程的透明化和可控性。

痛点：这道坎为什么难过

BGA/QFN 隐藏焊点检测面临多重痛点，严重制约了 PCBA 生产的效率和质量。首先，传统 2D AOI 设备的漏检率高，由于焊点被封装体遮挡，无法直接获取焊点的完整几何信息，导致共面度不良、虚焊、少锡、气孔等缺陷难以发现，误判率甚至高达 15% 以上。其次，缺陷定位与溯源困难。一旦下游测试发现功能异常，往往需要耗费数小时甚至数天进行 X-Ray 抽检、切片分析等破坏性检测，才能勉强定位到缺陷焊点，且无法实现 100% 全检，严重拖慢了问题解决周期，影响新产品开发周期。第三，缺乏有效的数据闭环机制。传统检测结果往往是孤立的，与上游工艺参数、物料批次、设备状态等信息脱节，无法形成有价值的生产大数据，难以支撑持续的工艺优化和质量改进。此外，人工复判环节劳动强度大，准确性受主观因素影响，且无法应对日益增长的检测量。

这些困难的根源在于：BGA/QFN 焊点几何结构的复杂性和隐蔽性。在封装过程中，焊膏印刷质量、回流焊温度曲线、元件贴装精度等任何一个环节的微小偏差，都可能导致焊点形貌异常。传统 2D 光学成像受限于视角，无法穿透封装体，只能依赖焊盘边缘的微弱反射或间接推断，对微米级尺寸的形貌缺陷束手无策。而 X-Ray 等离线检测手段虽然能透视，但检测速度慢、成本高，难以应用于在线全检。这种检测技术的局限性，使得 PCBA 生产商在追求高集成度的同时，不得不承受巨大的质量风险和溯源压力，与汽车制造中 AI 大模型对高精度缺陷检测和缩短新车型开发周期的迫切需求形成鲜明对比。

技术原理

微链道爱 3D AI AOI 设备的核心在于其自主研发的 3D 相机模块和先进的三维形貌重建算法。该系统采用多角度结构光投影与高速相机同步采集技术，通过向待测物体表面投射特定编码的光条或光栅图案，并从多个视角捕捉其形变图像。这些图像随后被送入高性能计算单元，利用微链道爱独有的三维形貌重建算法，精确计算出每个点的三维坐标，生成高密度的点云数据。这些点云数据忠实地还原了 BGA/QFN 焊点的真实三维形貌，包括高度、体积、共面度等关键参数，有效解决了 2D 光学盲区问题。基于这些高精度三维数据，DaoAI 进一步结合了深度学习技术，训练出针对 BGA/QFN 隐藏焊点缺陷的 AI 模型。该模型能够自动识别和分类各类缺陷，如虚焊、短路、少锡、气孔、共面度不良等，检出率可达 99.7% 以上。

与传统 AOI 设备相比，微链道爱 3D AI AOI 的优势体现在：首先，传统规则 AOI 依赖工程师手动设定阈值和规则，对 BGA/QFN 这种复杂且隐藏的结构，规则难以穷尽所有缺陷模式，且易受环境光、焊盘颜色等因素干扰，导致误报率高。而 DaoAI 3D AI AOI 通过深度学习模型，能够从大量数据中自主学习缺陷特征，具有更强的泛化能力和鲁棒性，误报率降低 −85%。其次，传统 2D AOI 无法获取 Z 轴（高度）信息，对焊点塌陷、高度不一致等缺陷无能为力。微链道爱 3D AI AOI 设备则能提供微米级的 Z 轴测量精度，精确量化焊点形貌，实现对共面度等关键参数的精准评估。此外，微链道爱 3D AI AOI 还支持 2D-3D 融合检测，在利用 3D 数据解决隐藏缺陷的同时，兼顾 2D 图像在字符识别、极性检测等方面的优势，实现更全面的检测覆盖，并且其智能编程功能支持一块良品 5 分钟 0 代码自动编程，大大缩短了换型时间。

典型应用场景

• BGA 焊球共面度检测：针对 BGA 封装底部焊球的高度一致性，微链道爱 3D AI AOI 设备通过测量每个焊球的 Z 轴高度，计算其最大高度差，确保所有焊球在同一平面内，避免虚焊或短路。难点在于焊球数量多、尺寸小，且传统 2D 无法有效测量高度。
• QFN 底部焊盘虚焊/少锡检测：QFN 封装底部焊盘与 PCB 接触面易出现虚焊或焊锡不足，导致导电不良。微链道爱 3D AI AOI 利用三维形貌数据，精确测量焊锡体积和覆盖率，检出微米级的少锡缺陷，这是 2D 光学无法触及的盲区。
• 隐藏焊点气孔/空洞检测：焊点内部的气孔或空洞会影响焊点的机械强度和导电性能。DaoAI 3D AI AOI 通过分析焊点内部的点云密度和形貌特征，结合 AI 模型识别内部空洞，弥补了传统 X-Ray 在线检测速度慢的不足，实现生产线上的快速全检。
• 焊点桥接/短路检测：高密度封装下，相邻焊点之间易发生桥接短路。微链道爱 3D AI AOI 设备通过精确测量焊点之间的间距和焊锡溢出情况，结合 AI 判别模型，有效识别微小桥接，避免功能性故障。
• 焊点塌陷/隆起检测：焊点形貌异常如过度塌陷或异常隆起，指示了回流焊工艺参数的偏差。DaoAI 3D AI AOI 能够精确量化焊点高度和形状，及时发现这些微观形貌异常，为工艺调整提供数据支撑。

落地案例

某头部汽车电子 Tier-1 供应商，在生产高可靠性车载控制单元 PCBA 时，面临 BGA 芯片隐藏焊点缺陷的严峻挑战。此前，他们主要依赖人工目检结合周期性 X-Ray 抽检。然而，人工目检对隐藏焊点无能为力，X-Ray 抽检则效率低下，且一旦发现下游功能测试失败，缺陷溯源往往需要长达 4-8 小时，严重影响了产线节拍和交付周期。为了提升产品质量和追溯效率，该客户引入了微链道爱 3D AI AOI 设备。

在上线初期，微链道爱工程师团队与客户紧密合作，利用 DaoAI AI AOI 软件系统的 APDT 正样本/少样本学习能力，仅用 15 张良品样本，在数小时内完成了 BGA 模块的检测模型训练和部署。该 3D AI AOI 设备部署在回流焊后的关键检测工位，对所有 PCBA 进行 100% 全检。上线后，微链道爱 3D AI AOI 设备凭借其卓越的检测能力，将 BGA 隐藏焊点的漏检率降低至 <0.3%，同时将误报率降低 −70%。更为关键的是，通过其强大的数据关联和质量追溯功能，当发现缺陷时，系统能够立即提供缺陷图像、三维形貌数据、精确坐标以及与该缺陷相关联的生产批次、设备参数等信息。这使得缺陷溯源时间从过去的 4-8 小时大幅缩短至平均 10-15 分钟，极大地提升了故障分析和问题解决的速度。该客户表示，DaoAI 3D AI AOI 不仅提升了产品质量，更构建了一个高效的质量管理闭环，为其新产品快速迭代提供了坚实保障。

微链道爱 3D AI AOI 设备在 BGA/QFN 封装隐藏焊点检测中，将缺陷溯源时间从数小时缩短至数分钟，实现了质量管理的质的飞跃。

微链道爱解决方案与产品

微链道爱提供的 3D AI AOI 解决方案，以其自研 3D 相机和三维形貌重建技术为核心，专注于解决传统 2D AOI 无法触及的检测盲区。该设备配备了高分辨率的工业相机和定制化的光源系统，能够采集高质量的 2D 和 3D 图像数据。在软件层面，DaoAI AI AOI 软件系统搭载了先进的视觉基础模型，支持一块良品 5 分钟 0 代码自动编程，并通过 APDT（Adaptive Positive Data Training）正样本/少样本学习技术，仅需 1-20 张良品即可快速完成模型训练，极大地缩短了换型时间和部署周期。对于 BGA/QFN 隐藏焊点，系统能精准重建其三维形貌，识别共面度、气孔、虚焊等微米级缺陷。此外，微链道爱 3D AI AOI 系统内置强大的数据管理模块，能够将检测结果与生产线 MES/ERP 系统无缝集成，实现检测数据、工艺参数、物料批次等信息的自动关联。所有检测数据均可本地私有化部署，确保数据安全和隐私，满足客户对数据闭环和质量追溯的严苛要求。

通过微链道爱 3D AI AOI 设备的部署，客户能够实现对 BGA/QFN 封装隐藏焊点缺陷的 100% 全检，将漏检率压降至行业领先的低水平。在质量追溯方面，系统提供的详细缺陷报告和关联数据，使得缺陷定位和原因分析效率提升高达 90% 以上，显著缩短了新产品开发和量产过程中的问题解决周期。这不仅降低了返工成本和客户投诉风险，更提升了企业在高端电子制造领域的竞争力。同时，持续积累的检测数据通过 DaoAI World 世界模型进行语义理解和跨场景泛化，为客户的智能制造升级提供了源源不断的洞察力，助力企业实现从“制造”到“智造”的转型。
