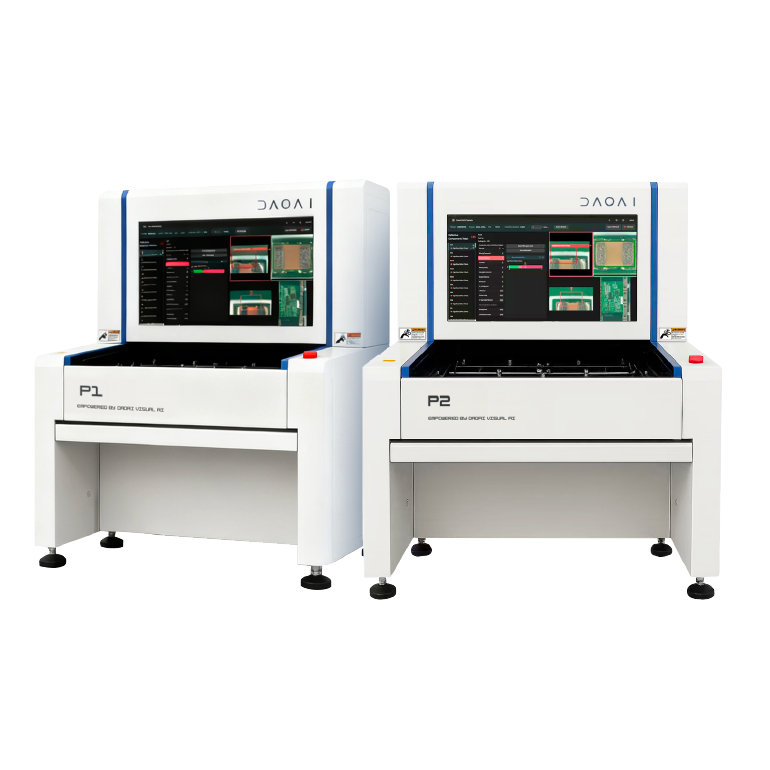

P1
多品种小批量 · 抽检与来料复判
- 相机 / 分辨率
- 5MP · 15μm
- PCB 尺寸
- 50×50–470×330 mm
- 整机重量
- 345 kg
工业质检 · 2D AI AOI 设备 · 2D EQUIPMENT
IRIS ANT 2D 系列高速 2D 光学检测。
DaoAI IRIS ANT 2D AI-AOI 设备 —— 双远心镜头 + 多光谱超高速 RGB 六通道光源，离线 P1 / P1L / P2 到在线 P3 / P3D 全覆盖，另有炉前插件机型 A3。搭载基于视觉基础模型的 AI AOI 软件系统，一块良品样板 30 秒至 5 分钟建模上线。品类的下一代提法：ACI · 自动认知检测。
26MP高速全局相机（P3）
10μm光学分辨率 /px
0.238s离线机型 每 FOV 取像
0201最小元件 · 可选 01005
±0.01mmX/Y 重复定位精度
680×510mm最大板尺寸（P1L）
选型建议 · HOW TO CHOOSE
- 要不要接进产线？在线全检、与 SMT 同节拍 → P3 / P3D（P3D 为双轨）；抽检、来料复判、多品种小批量 → 离线 P1 / P2 系列。
- 板子有多大？470×330mm 以内 → P1 / P2；最长到 680×510mm → P1L；在线机型 P3 标配 50×50–500×600mm、P3D 每轨 500×325mm，可订制更大尺寸。
- 元件有多小？常规贴装 → P1（5MP·15μm）；精密元件与微型封装 → P2（12MP·10μm）；在线场景要更大视野 → P3（26MP·FOV 51×51mm）。在线机型最小可测 0201，可选配达 01005。
- 有没有炉前插件工位？THT 插件的错件 / 漏件 / 极性 / 歪斜 / 多插 / OCR → A3，横跨式架设，无需改动产线。
- 需不需要三维数据？爬锡高度与体积、共面性、引脚翘起要三维量测 → 看 3D 机型 P5 / P5D。
P1L
长板 / 大尺寸拼板
- 相机 / 分辨率
- 5MP · 15μm
- PCB 尺寸
- 50×50–680×510 mm
- 整机重量
- 345 kg
P2
精密元件 · 微型封装
- 相机 / 分辨率
- 12MP · 10μm
- PCB 尺寸
- 50×50–470×330 mm
- 整机重量
- 345 kg

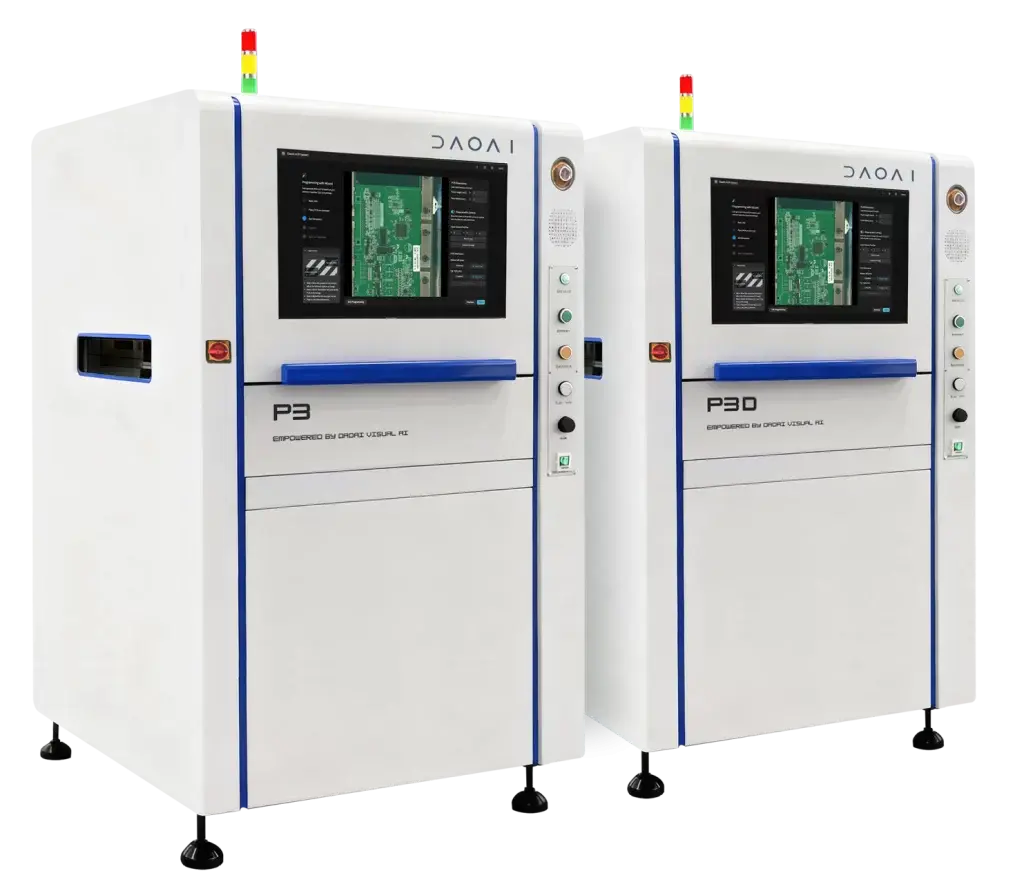

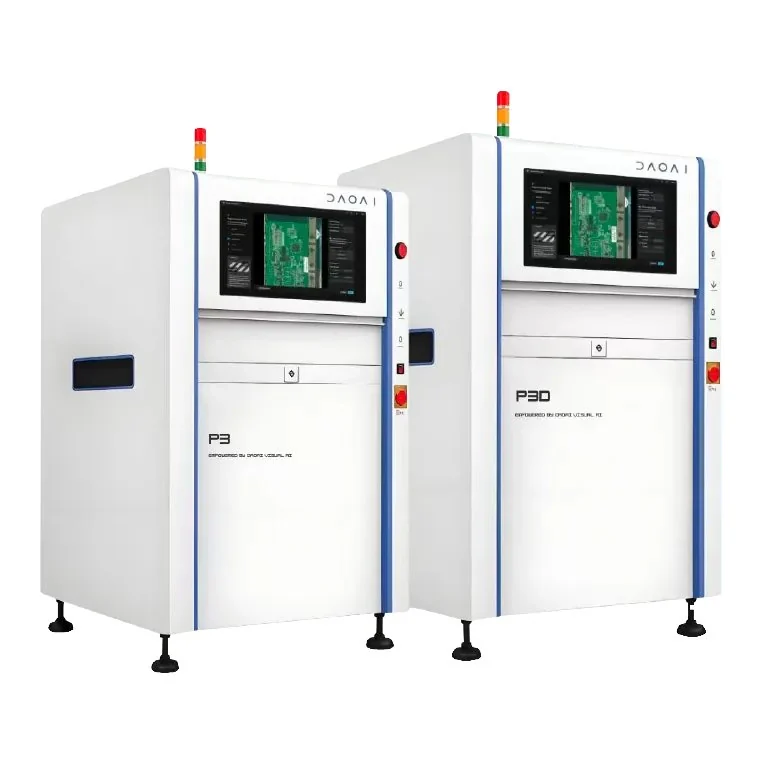

P3 / P3D
在线全检 · 更大视野
- 相机 / 分辨率
- 26MP · 10μm
- PCB 尺寸
- 500×600（P3）· 每轨 500×325（P3D）
- 整机重量
- 1000 kg
A3
THT 插件工位 · 横跨式架设
- 相机 / 分辨率
- 26MP 彩色 · 18mm 镜头
- PCB 尺寸
- 50×50–420×420 mm
- 整机重量
- 100 kg
炉前 / 炉后插件检测 · A3 · THT
2D 缺陷类型 · 2D DEFECTS
缺件 / 错件立碑 Tombstone极性 / 翻转连锡 Bridge偏移 / 移位少锡OCR 字符异物反向 / 错向表面污染 / 碎屑
机型规格 · IRIS ANT 2D 系列 SPECS
| 规格 | P1 | P1L | P2 | P3 / P3D | A3 |
|---|---|---|---|---|---|
| 形态 | 离线 | 离线 | 离线 | 在线 · 单轨 / 双轨 | 在线 · 炉前插件 |
| 相机 / 分辨率 | 5MP · 15μm | 5MP · 15μm | 12MP · 10μm | 26MP · 10μm | 26MP 彩色 |
| 镜头 / FOV | 双远心镜头 | 双远心镜头 | 双远心镜头 | 10M 远心 · 51×51 mm | 18mm 工业镜头 |
| PCB 尺寸 | 50×50–470×330 mm | 50×50–680×510 mm | 50×50–470×330 mm | 500×600（P3）· 每轨 500×325（P3D） | 50×50–420×420 mm |
| PCB 厚度 | 0.5–5 mm | 0.5–5 mm | 0.5–5 mm | 0.3–6 mm | — |
| 最小元件 | — | — | — | 0201（可选 01005） | — |
| 整机重量 | 345 kg | 345 kg | 345 kg | 1000 kg | 100 kg |
← 左右滑动查看完整规格 →
微链道爱 2D AI AOI 离线系列共同规格 · 双远心光学镜头 · 多光谱超高速 RGB 六通道光源 · 0.238 s/FOV · X/Y 重复定位 ±0.01mm · 平台 900mm/s 自动夹持 · AC220V 1KW · 整机 860×1040×1318mm。在线系列共同规格 · RGB 同轴环形多角度 LED · 10M 像素级远心镜头 · 景深 8–10mm · 轨道高 900±25mm · 净高 上≤30mm 下≤20mm · AC220V 1.2KW · 整机 1000×1500×1600mm · MES 追溯接口开放。A3 · 高亮 LED 开口平面光 + 低角度光 · 横跨式结构简易安装 · 整机 841×(1000–1200)×(1435–1635)mm · 220V 10A · 支持混板生产（最多 5 种）。表中"—"为产品手册未给出该项，不做外推。
应用行业 · APPLICATIONS
SMT 贴片、DIP 插件焊点与元件贴装检测。
器件外观与字符 OCR 检测。
键帽、塑壳外观与装配检测。
包装完整性与外观高精度检测。
主权 AI 价值 · SOVEREIGN AI
工艺机密，只留在你的产线里。
良品率曲线、缺陷特征库、工艺参数 —— 这些是工厂最核心的商业机密。按 IDC 的主权框架，微链道爱的 2D AI AOI 设备首先要满足数据主权：100% 本地一体机部署，样板图像与检测结果全程不出厂，也不会被用于训练任何第三方模型。
- 工艺参数不外流
良品样板与缺陷特征库是几十年生产经验的结晶 —— 我们只帮你用，不帮别人学。
- 微链道爱 AI AOI 边缘推理 <12ms，断网也能用
核心检测逻辑跑在产线本地，不依赖外部网络与云端可用性。
- 越用越准，只为你的产线
产线反馈持续优化检测效果 —— 越用越准的是你自己的竞争力，不是公共底座。
选购答疑 · FAQ
常见问题
IRIS ANT 2D AI AOI 设备有哪些机型？
微链道爱 IRIS ANT 的离线机型为 P1、P1L 与 P2，在线机型为 P3 / P3D，另有炉前插件机型 A3。P1 与 P1L 为 5MP·15μm，P2 为 12MP·10μm；在线机型 P3 / P3D 搭载 2600 万高速全局相机，光学分辨率 10μm/px。
离线机型和在线机型分别适用于什么场景？
IRIS ANT 离线的 P1 / P1L / P2 适合中小型工厂或多品种小批量生产环境，灵活部署、快速导入；其中 P1L 支持最大 680×510mm 大板，P2 面向精密元件与微型封装等高精度需求。在线的 P3 / P3D 可直接整合至现有 SMT 产线实现在线即时检测，P3D 为双轨设计，面向大规模量产的高产能环境。
微链道爱 2D AI AOI 设备能检测哪些缺陷？最小能测到多小的元件？
微链道爱 2D AI AOI 的元件检查涵盖缺件、反转、偏移、极性、错件、破损、元件弯脚、PCB 板异物、金手指沾锡与溢胶，并支持整板侦测多件；焊接检查涵盖锡多锡少、侧立、锡桥、立碑、虚焊、翘脚、锡珠与波峰焊后焊接（含插件）。在线机型最小可测元件为 0201、0.3 毫米间距及以上 IC，可选配达 01005。
以上问答由人工智能辅助生成，仅供参考；具体产品参数与服务承诺以商务沟通为准。
机型详解 · MACHINES
2D 机型逐台规格

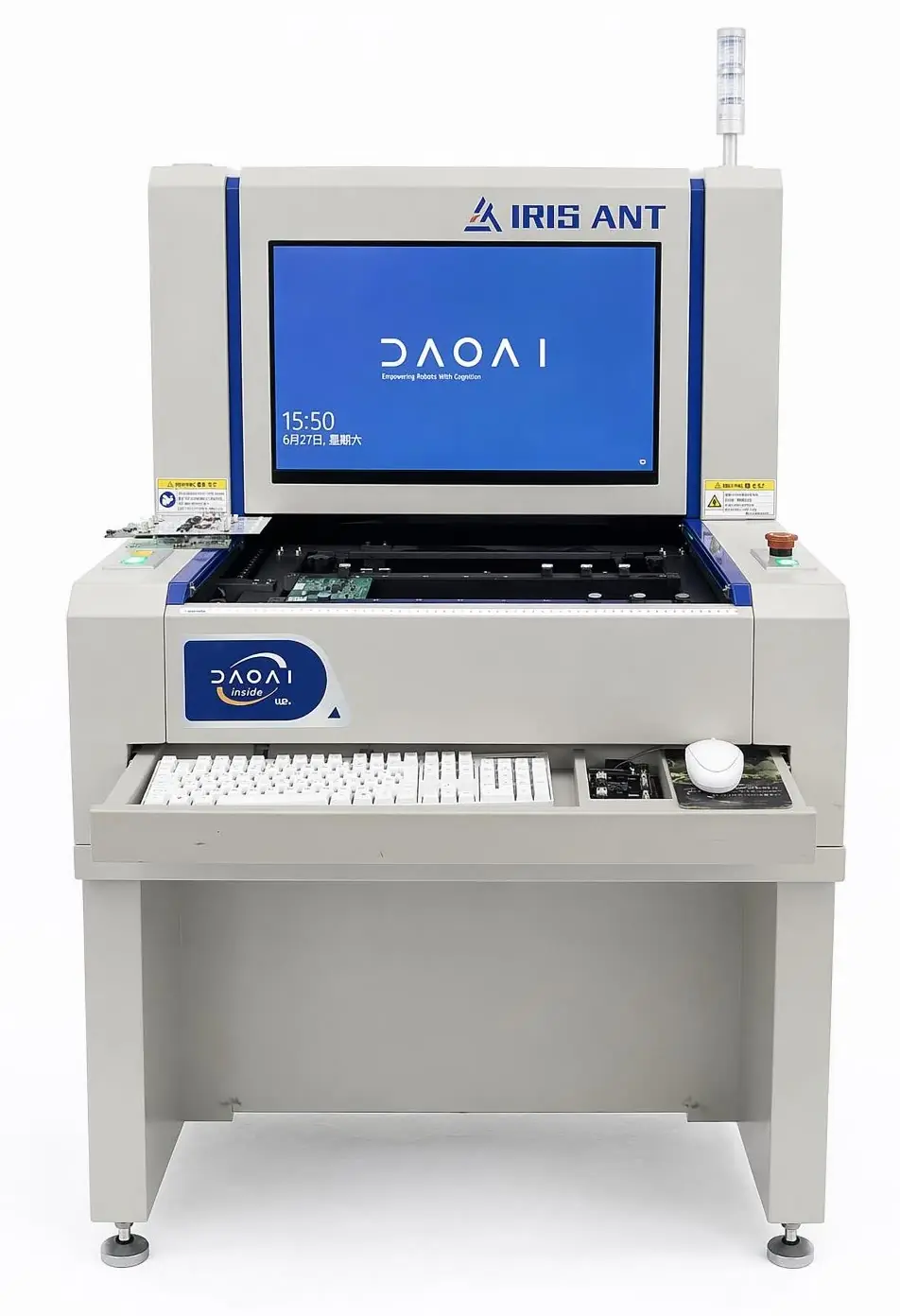

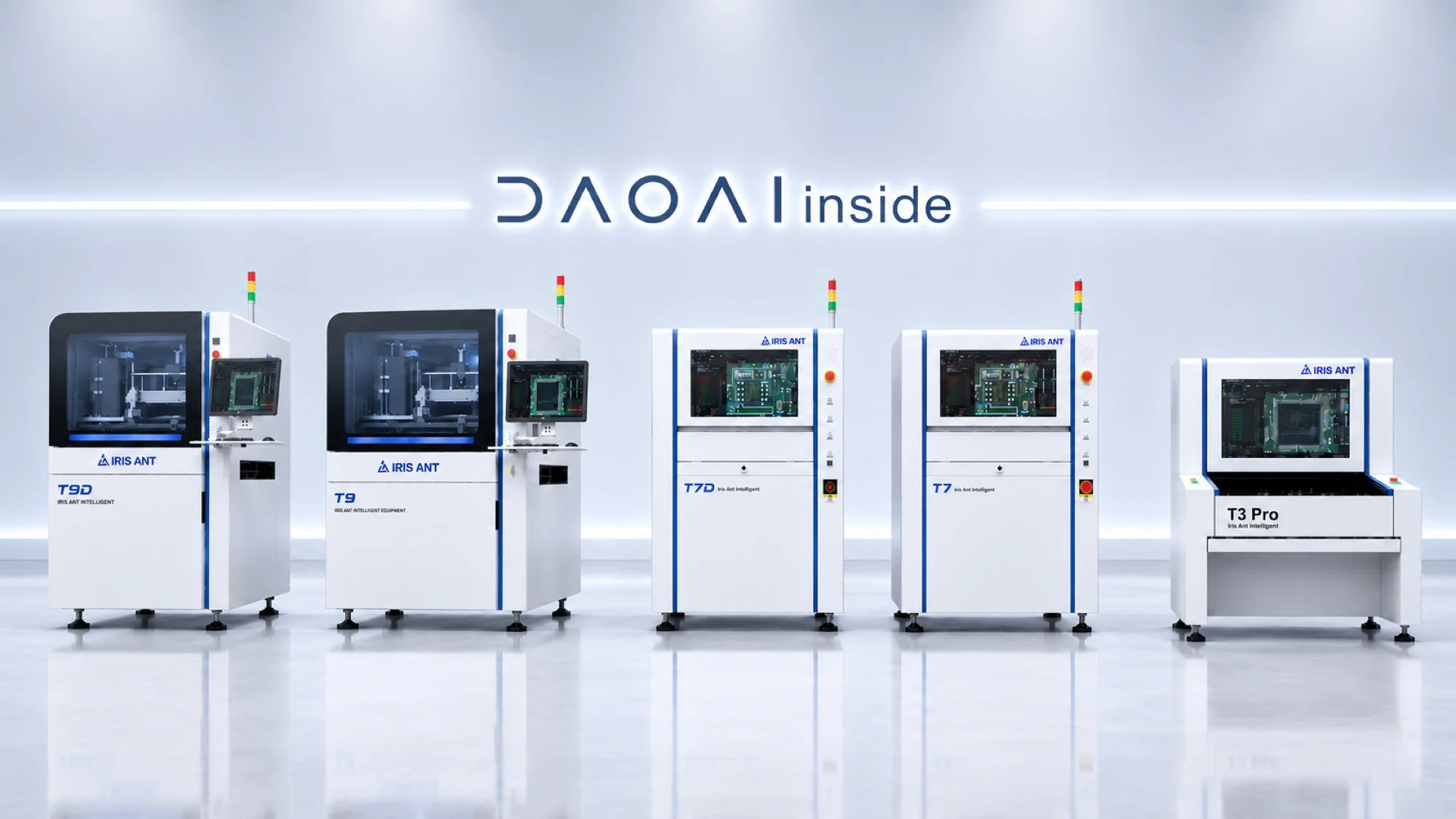

设备实拍 · MACHINES
DaoAI P 系列设备实拍
