AOI 设备 · A3

A3插件

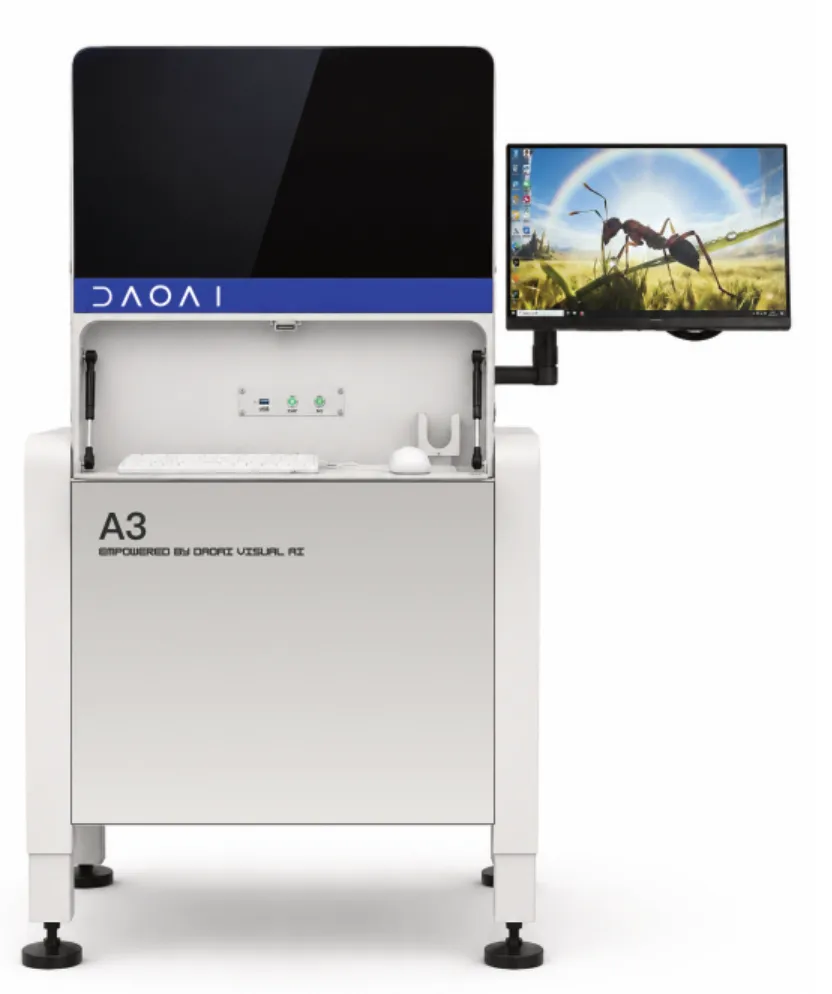

DaoAI IRIS ANT A3 —— 波峰焊前后的插件组件 AI 检测。除了标准的 THT 焊点和连锡检查外，专用 AI 算法还可检测缺失、错误和反向的元器件。

A3 插件检测机是微链道爱(DaoAI)IRIS ANT 系列里面向通孔(THT)插件的 ACI 机型:波峰焊前查缺件、错件、反向与引脚插入,波峰焊后查每个插件焊盘的焊点与连锡。它与贴片(SMT)机型的边界是对象——插件元件高、长、形状不规则,成像与判定都按插件来。判定原理同 ACI。

专为插件线设计。

相机	26 MP
镜头	18 mm (≈ 0.709 in)
最大板尺寸	420 × 420 mm (≈ 16.54 × 16.54 in)
搬运	跨线

主要规格

比较光学、板容量和搬运规格，为您的生产找到合适的产品。

公制规格显示近似的英制当量。

其他

间隙和厚度限制、完整的检测项目列表、软件功能和集成细节在产品手册中，而非本页。

光学

相机	26 MP 彩色工业相机
镜头	18 mm (≈ 0.709 in) 工业成像镜头
照明	高亮 LED 开放孔径平面光加低角度光

轨道和板

最大板尺寸	50 × 50 mm (≈ 1.97 × 1.97 in) – 420 × 420 mm (≈ 16.54 × 16.54 in)
板搬运	台式跨线安装，无需产线改造。高度 1435 – 1635 mm (≈ 56.5 – 64.37 in)，宽度 1000 – 1200 mm (≈ 39.37 – 47.24 in) 可调
机器深度	841 mm (≈ 33.11 in)
重量	100 kg (≈ 220.5 lb)
功率	220 V, 10 A, 50 – 60 Hz

检测内容

了解我们的检测能力和工厂集成功能。可用的检测项取决于机器和配置。

全系列产品采用相同的核心 AI 软件。

自动编程、反馈学习、模型训练和离线操作是 IRIS ANT A3 的标准功能，而非价格表上的选配项。机器之间的区别在于光学系统和处理方式。

程序 AI 自动编程 30 秒到 5 分钟内，从一块良品样板生成一个运行程序。无需 CAD。学习反馈学习报告误报，更新，再次运行电路板。误报率下降，而不是阈值下降。训练模型训练离线使用您自己的图像进行训练，以检测其他设备无法检测的缺陷。工厂生产集成量具 R&R、Cpk、MES 导出、维修站、离线编程。

寄送一块电路板给我们，我们会告诉您需要哪种机器。

与我们的一位工程师交流半小时。电路板尺寸、产品种类和节拍时间决定了这一点，而不是产品手册。
