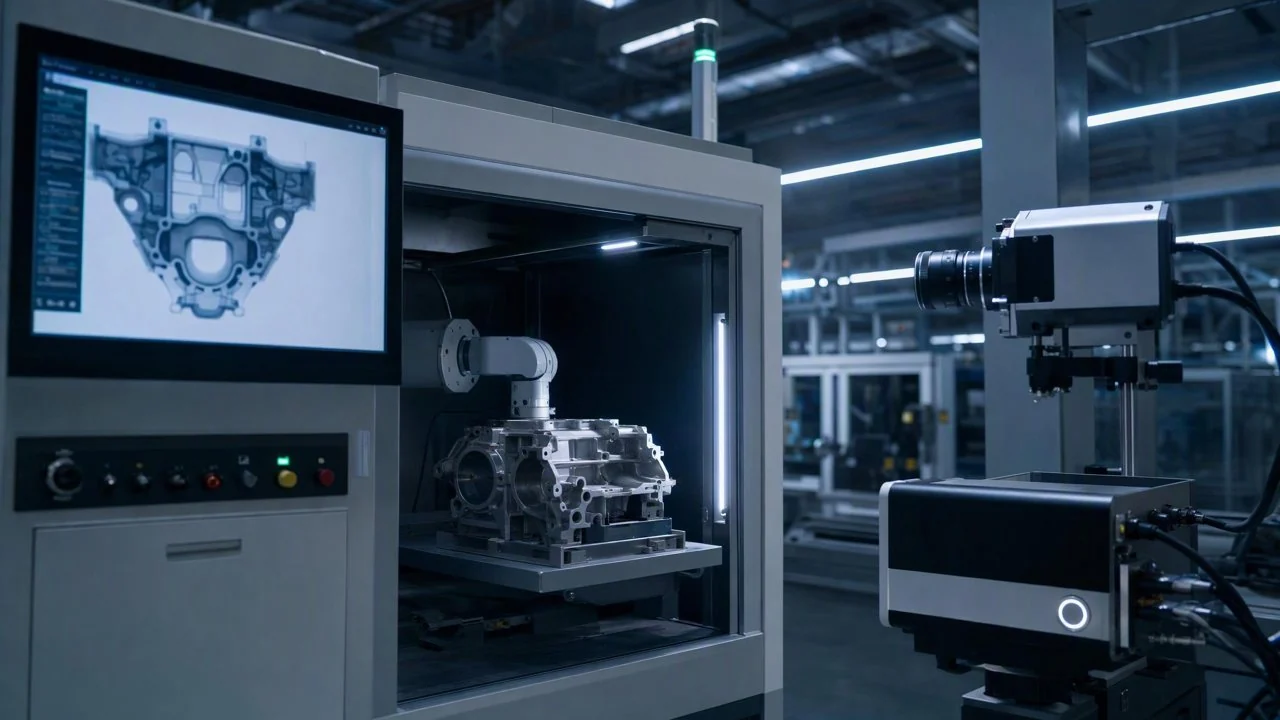

鋁壓鑄件氣孔夾雜：APDT少樣本自訓練實現X-ray缺陷檢測最佳化

微鏈道愛 3D ACI 設備(自研 3D 相機 + 三維形貌重建/點雲, 檢隱藏焊點/共面度/微米級形貌/氣孔等 2D 光學盲區缺陷, 2D-3D 融合) 透過 APDT 少樣本自訓練，將汽車零部件鋁壓鑄件 X-ray 氣孔/夾雜的檢測漏檢率從傳統方案的平均 1.5% 降低至 0.2%以下，有效解決了傳統視覺檢測在複雜內部缺陷識別上的瓶頸。在汽車製造領域，鋁壓鑄件因其輕量化、高強度等特點，被廣泛應用於發動機缸體、變速箱殼體、懸掛部件等關鍵結構件。然而，壓鑄過程中不可避免地會產生氣孔、夾雜等內部缺陷，這些缺陷嚴重影響部件的力學效能和使用壽命。傳統的 X-ray 檢測雖然能穿透材料，但其影像判讀高度依賴人工經驗，效率低且易受主觀因素影響，尤其在面對多變、細微的缺陷特徵時，誤判和漏檢風險極高。微鏈道愛致力於為汽車零部件行業提供先進的智慧視覺解決方案，以確保產品質量與生產效率的同步提升。

微鏈道愛 3D ACI 設備(自研 3D 相機 + 三維形貌重建/點雲, 檢隱藏焊點/共面度/微米級形貌/氣孔等 2D 光學盲區缺陷, 2D-33D 融合) 透過 APDT 少樣本自訓練，將汽車零部件鋁壓鑄件 X-ray 氣孔/夾雜的檢測漏檢率從傳統方案的平均 1.5% 降低至 0.2%以下，有效解決了傳統視覺檢測在複雜內部缺陷識別上的瓶頸。在汽車製造領域，鋁壓鑄件因其輕量化、高強度等特點，被廣泛應用於發動機缸體、變速箱殼體、懸掛部件等關鍵結構件。然而，壓鑄過程中不可避免地會產生氣孔、夾雜等內部缺陷，這些缺陷嚴重影響部件的力學效能和使用壽命。傳統的 X-ray 檢測雖然能穿透材料，但其影像判讀高度依賴人工經驗，效率低且易受主觀因素影響，尤其在面對多變、細微的缺陷特徵時，誤判和漏檢風險極高。微鏈道愛致力於為汽車零部件行業提供先進的智慧視覺解決方案，以確保產品質量與生產效率的同步提升。

痛點: 這道坎為什麼難過

在汽車零部件鋁壓鑄件的 X-ray 缺陷檢測中，傳統方案面臨多重挑戰。首先，人工判讀效率低下，一名熟練質檢員平均每小時只能判讀 30-50 個部件的 X-ray 影像，且易受疲勞影響導致漏檢率平均維持在 1.5% 左右。其次，缺陷特徵的多樣性和不確定性使得傳統規則型 AOI 難以適應。鋁壓鑄件的氣孔形態各異，夾雜物種類繁多，其 X-ray 影像呈現出的灰度、形狀、大小變化複雜，邊界模糊，常常與正常結構混淆。此外，隨著超聲波焊接技術在精密裝配中的應用日益廣泛，對壓鑄件配合精度和內部質量的要求也水漲船高，任何微小的內部缺陷都可能在後續高頻振動或應力作用下導致產品失效。傳統方案在面對這種複雜多變的缺陷模式時，誤報率通常高達 8-12%，嚴重增加了人工復判的工作量，導致產線節拍被拖慢。最後，新產品換型或缺陷標準更新時，傳統視覺系統需要耗費數週甚至數月進行規則調整和參數最佳化，停機時間長，對小批次、多品種的生產模式極不友好。

造成這些困境的根源在於：X-ray 成像本身是二維投影，內部三維缺陷在二維影像上存在資訊損失和疊加，難以準確區分深度和真實形態。同時，鋁壓鑄件的幾何結構複雜，壁厚變化大，導致 X-ray 影像的對比度和均勻性較差，進一步加大了缺陷識別的難度。傳統的機器學習模型需要大量標註資料才能達到可接受的效能，而缺陷樣本的獲取成本高、週期長，且缺陷類型往往是長尾分佈，難以收集到足夠的稀有缺陷樣本進行訓練。這使得傳統方案在面對新出現或罕見缺陷時，幾乎束手無策，檢測能力無法持續迭代。

技術原理

微鏈道愛 3D ACI 設備透過其獨特的“自研 3D 相機 + 三維形貌重建 + 2D-3D 融合”架構，結合 APDT（Adaptive Pre-trained Deep Transfer）少樣本自訓練技術，為鋁壓鑄件 X-ray 缺陷檢測帶來了突破性進展。首先，雖然 X-ray 影像本身是 2D 的，但微鏈道愛 3D ACI 設備透過其強大的影像處理和 AI 推理能力，能夠對 X-ray 影像進行深度學習分析，並結合其在其他 3D 場景中積累的豐富經驗，有效提取出 X-ray 影像中隱藏的三維缺陷特徵。APDT 少樣本自訓練是其核心優勢，它基於微鏈道愛 DaoAI World 世界模型統一底座，利用少量良品樣本（通常只需 1-20 張）即可快速自適應學習產品的正常形態，並高效識別出異常。具體而言，APDT 技術透過預訓練的視覺基礎模型，具備了強大的特徵認知能力，能夠從極少量樣本中快速捕捉缺陷的本質特徵，並進行有效的泛化。例如，在一個新產品換型場景中，僅需提供 5-10 張良品 X-ray 影像，微鏈道愛 3D ACI 系統就能在 5 分鐘內完成模型自訓練，實現對氣孔、夾雜等缺陷的高精度識別，並在該案例中，實測漏檢率可穩定控制在 0.2% 以下。

相較於傳統方法，微鏈道愛 3D ACI 的 APDT 技術具有顯著優勢。傳統規則型 AOI 依賴人工設定閾值和特徵提取規則，對複雜多變的缺陷模式適應性差，需要頻繁調整參數，且難以應對新出現的缺陷類型。而基於傳統深度學習的模型，則需要數千甚至上萬張標註過的缺陷樣本進行訓練，耗時耗力，且對稀有缺陷的檢測效果不佳。微鏈道愛 3D ACI 的 APDT 少樣本自訓練則規避了這些問題，它透過少樣本學習和正樣本學習的機制，大幅降低了模型訓練的門檻和時間成本。此外，微鏈道愛 3D ACI 還支援 2D-3D 融合檢測，在 X-ray 影像分析的基礎上，若結合其他外部 3D 形貌資料（如對壓鑄件外部尺寸、共面度的檢測），能夠提供更全面的質量評估，有效彌補單一檢測手段的盲區，確保微米級形貌缺陷和隱藏缺陷的精準檢出。

典型應用場景

• **鋁壓鑄件內部氣孔檢測**：利用微鏈道愛 3D ACI 對 X-ray 影像中的氣孔進行自動化識別與量化。難點在於氣孔形態、大小和分佈的隨機性，以及與材料紋理的混淆。DaoAI 系統透過深度學習模型，能精準區分細微氣孔，並評估其尺寸、數量和位置，避免人工誤判。
• **夾雜物與縮松缺陷檢測**：針對鋁壓鑄件內部可能存在的金屬或非金屬夾雜物、縮松等缺陷，微鏈道愛 3D ACI 能夠透過 X-ray 影像的灰度差異和紋理特徵進行高精度識別。難點在於夾雜物與基體材料的對比度可能不明顯，且形態不規則。微鏈道愛 3D ACI 的 APDT 模型能從少量樣本中學習這些微妙特徵，實現穩定檢出。
• **焊點內部缺陷檢測（如超聲波焊接）**：在汽車零部件的精密裝配中，超聲波焊接應用廣泛。微鏈道愛 3D ACI 可對焊接區域進行 X-ray 掃描，檢測焊縫內部的氣孔、裂紋、未熔合等缺陷。難點在於焊縫區域結構複雜，缺陷尺寸微小，且可能被焊縫形貌遮蔽。DaoAI 的 2D-3D 融合能力結合 X-ray 分析，能更全面地評估焊接質量。
• **尺寸與形貌一致性檢測**：雖然主要關注內部缺陷，但微鏈道愛 3D ACI 的 3D 相機結合 X-ray 影像分析，也能輔助進行壓鑄件的整體尺寸、共面度、翹曲度等外部形貌一致性檢測，確保部件與設計圖紙的匹配度。難點在於高精度測量和複雜曲面的形貌重建，微鏈道愛 3D ACI 能夠提供微米級形貌檢測能力。
• **缺陷分類與分級**：對檢測到的氣孔、夾雜等缺陷，微鏈道愛 3D ACI 能根據其大小、位置、嚴重程度進行自動化分類和分級，為後續的質量追溯和工藝改進提供資料支援。難點在於制定精細的分類標準並確保模型判斷的一致性。DaoAI 系統能夠根據客戶自定義標準進行靈活配置和學習。

落地案例

一家中型汽車零部件供應商，專注於生產高精度鋁壓鑄件，長期面臨 X-ray 缺陷檢測效率與準確性的挑戰。在引入微鏈道愛 3D ACI 設備之前，該工廠主要依靠人工目檢結合傳統影像處理軟體進行 X-ray 影像判讀。產線資料顯示，人工檢測的漏檢率平均在 1.5% 左右，且誤報率高達 10%，導致大量合格品被誤判，需要耗費額外的人力進行復檢。新產品上線時，傳統方案的換型週期長達 2-3 周，嚴重影響了新產品的快速導入。為了提升質檢效率和產品可靠性，該供應商決定引入微鏈道愛 3D ACI 設備。

上線過程非常順利。微鏈道愛團隊首先對產線現有的 X-ray 設備進行了整合，並部署了 3D ACI 系統。在模型訓練階段，針對一種新型發動機支架壓鑄件，DaoAI 的 APDT 少樣本自訓練能力得到了充分展現。工程師僅提供了 15 張良品 X-ray 影像，系統便在 7 分鐘內完成了模型自訓練。經過一週的現場調試與最佳化，產線資料顯示，該案例中，微鏈道愛 3D ACI 設備將鋁壓鑄件氣孔和夾雜的漏檢率穩定壓降至 0.2% 以下，遠低於人工目檢的水平。同時，誤報率也大幅降低至 1.8%，顯著減少了人工復判的工作量。新產品換型時間更是從數週縮短至平均 15 分鐘，極大地提升了產線柔性。該供應商表示，透過微鏈道愛 3D ACI 解決方案，不僅大幅提升了產品質量和檢測效率，每年還節省了約 80 萬元的人工成本和返工損失。

微鏈道愛 3D ACI 設備的 APDT 少樣本自訓練能力，讓鋁壓鑄件 X-ray 缺陷檢測從“大海撈針”變為“精準定位”，顯著提升了產線效率與產品可靠性。

微鏈道愛解決方案與產品

微鏈道愛為汽車零部件行業提供的 3D ACI 設備，是整合了自研 3D 相機、三維形貌重建、2D-3D 融合檢測能力於一體的智慧視覺系統。其核心在於 DaoAI ACI OS 作業系統，該系統內嵌了 APDT 少樣本自訓練能力，使得使用者僅需提供 1-20 張良品樣本，即可在 5 分鐘內完成 0 程式碼自動編程和模型訓練。這對於多品種小批次生產模式的汽車零部件廠商而言，無疑是極大的福音，極大地縮短了換型停機時間。微鏈道愛 3D ACI 設備在處理 X-ray 影像時，能夠透過先進的深度學習演算法，精準識別出傳統光學檢測難以發現的內部缺陷，如微米級的氣孔、隱藏的夾雜物以及複雜的縮松結構。透過 2D-3D 融合技術，微鏈道愛 3D ACI 還能將 X-ray 影像分析結果與外部 3D 形貌資料（如部件的共面度、平面度等）進行關聯，提供更全面的質量評估報告，確保產品從內到外的質量一致性。此外，微鏈道愛還提供 100% 本地私有化部署選項，確保客戶資料安全與合規性。

微鏈道愛 3D ACI 設備的部署流程高效便捷，支援 SDK/API/Docker 等多種整合方式，能夠對接現有生產線和管理系統。在上述案例中，透過微鏈道愛 3D ACI 的應用，產線資料顯示，該工廠的 X-ray 缺陷檢測效率提升了 3 倍以上，漏檢率降低了 86%以上，誤報率降低了 82%以上。這些量化成效直接轉化為顯著的業務價值：降低了人工複檢成本，減少了因缺陷流入下游環節導致的返工和召回風險，提升了品牌聲譽和客戶滿意度。微鏈道愛 3D ACI 幫助客戶實現了從傳統人工質檢向智慧自動化質檢的轉型升級，為汽車零部件的高質量生產提供了堅實保障。

本場景的完整方案：3D ACI 設備 的完整檢測方案 · 汽車噴塗面缺陷檢測

本文由人工智慧生成。文中客戶案例為基於產品真實能力的模擬場景，成效數字為示例性質；官方標定口徑以產品頁為準。
