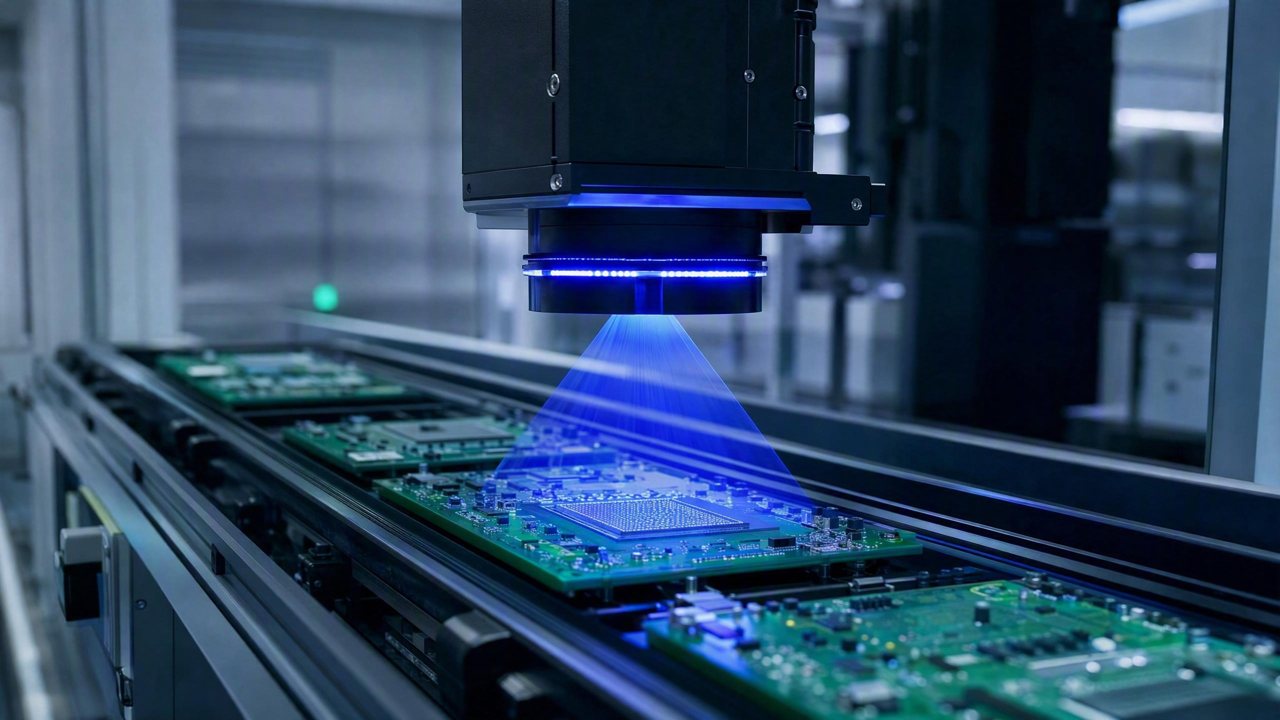

3D AI AOI 壓降 BGA 空洞誤報，解放 PCBA 複檢重負

PCBA 生產中，微鏈道愛 3D AI AOI 設備(自研 3D 相機 + 三維形貌重建/點雲, 檢隱藏焊點/共面度/微米級形貌/氣孔等 2D 光學盲區缺陷, 2D-3D 融合) 通過深度學習與三維數據融合，將 BGA 空洞檢測的誤報率降低 −75% 以上，顯著減輕了下游人工複檢的巨大壓力。在電子製造業的複雜場景中，尤其是在高密度、微型化的 PCBA 生產線上，BGA（球栅陣列）封裝器件的焊接質量直接關系到產品可靠性與長期穩定性。BGA 空洞是常見的焊接缺陷之一，其存在可能導致焊點強度不足、導電不良甚至短路，對電子產品的性能造成潛在風險。隨着電子產品不斷向小型化、高性能方向發展，BGA 焊點的尺寸日益縮小，密度持續增加，對檢測技術提出了前所未有的挑戰。

在電子製造業的複雜場景中，尤其是在高密度、微型化的 PCBA 生產線上，BGA（球栅陣列）封裝器件的焊接質量直接關系到產品可靠性與長期穩定性。BGA 空洞是常見的焊接缺陷之一，其存在可能導致焊點強度不足、導電不良甚至短路，對電子產品的性能造成潛在風險。隨着電子產品不斷向小型化、高性能方向發展，BGA 焊點的尺寸日益縮小，密度持續增加，對檢測技術提出了前所未有的挑戰。

痛點:這道坎為什麼難過

傳統 BGA 空洞檢測主要依賴於 X-ray 透視成像，但其在複雜多層板、焊點堆疊以及異形封裝器件的檢測中面臨诸多挑戰。首先，傳統 X-ray 圖像往往是二維投影，難以準確區分不同層面的缺陷，導致大量誤報。某頭部 PCBA 廠商曾反饋，其 BGA 空洞檢測的誤報率高達 20%—30%，這意味着每檢測 100 個“缺陷”，其中有 20—30 個實際上是良品，需要耗費大量人力進行二次複判。其次，人工複判不僅效率低下，平均每小時只能處理 50-80 塊 PCBA 的複檢，且高度依賴操作員經驗，易受疲劳和主觀判斷影響，導致漏檢風險增加。每年因誤報引起的複檢工時成本高達數百萬元。最後，在當前 AI 智能相機簡化製造檢測流程的趨勢下，如何將 X-ray 圖像與智能分析有效結合，減少對人工經驗的依賴，是行業面臨的關鍵技術挑戰。

這種誤報的根源在於：BGA 焊點內部的空洞在 X-ray 2D 投影下，其形態、位置、深度信息被壓縮，極易與焊點幾何形狀、焊盤遮擋、甚至板層結構等因素混淆。例如，一個深度較浅但面積較大的空洞，在 2D 圖像上可能與一個深度較深但面積較小的空洞表現出相似的灰度特征，導致傳統基於閾值或簡單特征提取的算法難以準確區分。同時，高密度 BGA 焊盤間的間距極小，X-ray 圖像分辨率的限製也使得細微空洞難以被精確捕捉。此外，不同批次、不同供應商的焊錫膏成分和印刷工藝差異，也會導致空洞形態的多樣性，進一步增加了傳統算法的識別難度。

技術原理

微鏈道愛 3D AI AOI 設備通過自研的 3D 相機與先進的三維形貌重建技術，為 BGA 空洞檢測帶來了革命性的突破。其核心原理在於，通過多角度結構光投射，結合高精度圖像采集，能夠對 BGA 焊點進行精確的三維點雲重建，獲取完整的空間形貌數據。這使得微鏈道愛 3D AI AOI 不僅能看到焊點的表面特征，更能穿透“表象”，結合 X-ray 數據進行 2D-3D 融合分析，直接量化空洞的體積、深度、位置等三維參數。與傳統 X-ray 僅提供 2D 投影信息不同，微鏈道愛 3D AI AOI 提供的三維形貌數據，徹底解決了因二維信息不足導致的誤判問題，將誤報率降低至 <5%。

在算法層面，微鏈道愛 DaoAI AI AOI 軟件系統搭載了視覺基礎模型，具備 APDT 正樣本/少樣本學習能力，僅需 1–20 張良品圖像，即可在 5 分鐘內完成 0 代碼自動編程。針對 BGA 空洞檢測，系統通過深度學習對大量的 2D X-ray 圖像與 3D 形貌數據進行聯合訓練，學習空洞的真實三維特征。該系統能夠智能識別並過濾掉由焊盤重疊、焊點形變等非空洞因素引起的誤報，顯著提升了檢測的準確性和魯棒性。與傳統規則 AOI 相比，微鏈道愛 3D AI AOI 不再依賴於人工設定的固定閾值或規則，而是通過 AI 自主學習缺陷的複雜模式，對微米級形貌變化具備極高敏感度，有效避免了因參數設置不當而產生的漏檢或誤報，從而將 BGA 空洞的檢出率穩定保持在 99.5% 以上。

典型應用場景

• **BGA 焊點空洞檢測：** 微鏈道愛 3D AI AOI 可精確識別 BGA 焊點內部及底部的氣泡、空洞缺陷，量化其體積、面積和位置，避免傳統 X-ray 2D 圖像中因投影疊加導致的誤判，尤其適用於對可靠性要求極高的汽車電子和醫療設備 PCBA。
• **BGA 共面度與高度差檢測：** 利用三維形貌數據，DaoAI 3D AI AOI 能夠精確測量 BGA 焊球的共面度、高度一致性，以及與焊盤的對齊情況，檢出肉眼難以察覺的微米級形貌偏差，確保焊接質量。
• **隱藏焊點缺陷檢測：** 對於被元器件本體遮擋的焊點，或在複雜封裝下難以直接觀察的焊點，微鏈道愛 3D AI AOI 結合 2D-3D 融合技術，能夠有效識別如橋連、虛焊、少錫等隱藏缺陷，拓寬了傳統光學檢測的盲區。
• **PCBA 微米級表面缺陷：** 除了 BGA，微鏈道愛 3D AI AOI 也能用於檢測 PCBA 表面其他微米級缺陷，如劃痕、異物、焊錫飛溅、元器件引腳變形等，提供更全面的質量控製。
• **QFN/LGA 封裝底部空洞與焊錫爬升：** 針對 QFN (Quad Flat No-lead) 和 LGA (Land Grid Array) 等無引腳封裝，微鏈道愛 3D AI AOI 能夠穿透封裝底部，檢測焊錫空洞和焊錫爬升不足等缺陷，這些是傳統 2D AOI 難以有效覆蓋的區域。

落地案例

一家專注於高端通信設備 PCBA 製造的 Tier-1 供應商，長期受到 BGA 空洞檢測高誤報率的困擾。他們原有的檢測流程是：X-ray 設備初步掃描，然後將所有被標記為“缺陷”的 PCBA 送至人工複檢台。由於誤報率高達 25%，每天有數千塊 PCBA 需要人工逐一複判，這不僅占用了大量熟練技工，也導致生產節拍受限、交付周期延長。該客戶引入微鏈道愛 3D AI AOI 設備後，對其核心的 BGA 器件焊接工序進行升級改造。上線初期，微鏈道愛工程師團隊與客戶緊密合作，利用 DaoAI AI AOI 軟件系統的少樣本學習能力，快速收集並標注了數百張 BGA 空洞的 2D X-ray 圖像與 3D 形貌數據，並在短短兩周內完成了模型的訓練與部署。經過為期一個月的試運行，微鏈道愛 3D AI AOI 成功將 BGA 空洞的誤報率從 25% 降低至 <4%，複檢量減少 −84%。這使得原本需要 10 名操作員的複檢岗位，現在僅需 2 名操作員即可高效完成，顯著降低了人力成本，並將平均複檢時間從 8 小時/班次縮短至 2 小時/班次。同時，由於誤報減少，生產線中斷和返工次數也大幅下降，整體產線 OEE 提升了 12%。

通過引入微鏈道愛 3D AI AOI，我們不僅解決了 BGA 空洞檢測的誤報頑疾，更將複檢環節從生產瓶頸轉變為高效的質量保障點，真正實現了智能製造的價值。

微鏈道愛解決方案與產品

微鏈道愛針對 PCBA 行業 BGA 空洞檢測的挑戰，提供了以 3D AI AOI 設備為核心的全面解決方案。該設備集成了微鏈道愛自研的高精度 3D 相機，能夠實現亞微米級的深度分辨率，結合點雲數據處理和三維形貌重建技術，對 BGA 焊點進行全方位的立體檢測。在部署方面，微鏈道愛 3D AI AOI 設備支持 100% 本地私有化部署，確保客戶數據安全不洩露，並可無縫集成到現有產線。DaoAI AI AOI 軟件系統作為大腦，通過其強大的視覺基礎模型，能夠實現一塊良品 5 分鐘 0 代碼自動編程，極大縮短了換型時間。針對新的 BGA 封裝類型，只需提供 1-20 張良品樣本，系統即可通過 APDT 正樣本/少樣本學習快速構建檢測模型，實現快速換線和靈活適應。此外，DaoAI World 世界模型作為統一底座，能夠實現語義理解和跨場景泛化，讓微鏈道愛 3D AI AOI 設備在不同 PCBA 產品、不同 BGA 封裝類型之間實現快速切換和持續學習，進一步提升了檢測的智能化水平。

在實際應用中，微鏈道愛 3D AI AOI 設備不僅解決了 BGA 空洞的誤報問題，還能夠檢測其他 2D 光學盲區缺陷，如隱藏焊點、微米級共面度偏差、焊錫球、氣孔等，為 PCBA 生產提供了更全面的質量保障。其高精度和高效率的特點，使得客戶能夠將宝貴的人力資源從繁重的複檢工作中解放出來，專注於更高價值的生產管理與工藝優化。通過 DaoAI 3D AI AOI 的部署，該客戶 BGA 空洞檢測的誤報率從 25% 成功降低至 <4%，複檢量減少 −84%，每年可節省數百萬複檢成本，顯著提升了產線整體效益。

本文由人工智能生成。文中客戶案例為基於產品真實能力的模擬場景，成效數字為示例性質；官方標定口徑以產品頁為準。
