PCBA金手指劃傷氧化：AI AOI 實現質量追溯與資料閉環

微鏈道愛 2D AI AOI 裝置(高分辨 2D 成像 + 深度學習二次判圖, 面向表面/印刷/字元 OCR/裝配缺漏等平面缺陷, 高速線上全檢、微米級、語義誤報過濾) 透過對PCBA金手指劃傷與氧化缺陷的精準識別與智慧資料管理，將因誤報導致的人工複檢率從歷史平均的25%降低至<3%，為電子製造企業建立了高效的質量追溯與資料閉環體系。

微鏈道愛 2D AI AOI 裝置(高分辨 2D 成像 + 深度學習二次判圖, 面向表面/印刷/字元 OCR/裝配缺漏等平面缺陷, 高速線上全檢、微米級、語義誤報過濾) 透過對PCBA金手指劃傷與氧化缺陷的精準識別與智慧資料管理，將因誤報導致的人工複檢率從歷史平均的25%降低至<3%，為電子製造企業建立了高效的質量追溯與資料閉環體系。在電子製造行業，PCBA（Printed Circuit Board Assembly）作為核心元件，其質量直接決定了終端產品的效能與可靠性。特別是在聯結器部分，如金手指，其表面完整性至關重要。金手指的劃傷或氧化不僅影響導電效能，還可能導致接觸不良、訊號中斷，甚至產品早期失效。某頭部PCBA製造商，其產品廣泛應用於通訊、汽車電子等高可靠性領域，對金手指缺陷的檢測精度和追溯能力有著極高要求。在傳統的生產流程中，金手指的劃傷、氧化等平面缺陷主要依賴人工目檢或基於規則的AOI裝置，但隨著產品複雜度和產線節拍的提升，這些方法逐漸暴露出效率低下、誤報率高、無法有效追溯等問題，嚴重製約了企業的進一步發展。

痛點:這道坎為什麼難過

該PCBA製造商長期面臨多重質量檢測挑戰。首先，金手指作為高速訊號傳輸的關鍵介面，其表面微米級的劃傷或輕微氧化都可能導致電效能下降甚至失效，而這些缺陷往往肉眼難以辨別，傳統基於閾值分割的規則AOI也極易受環境光、產品批次差異、甚至金層厚度微小波動等因素干擾，導致漏檢率高或誤報率居高不下，曾一度使人工複檢率高達25%。其次，產線節拍的不斷加快，要求檢測裝置必須具備高速線上全檢能力，但傳統檢測方法往往難以跟上節奏，造成生產瓶頸或不得不採取抽檢策略，增加了潛在的質量風險。第三，對於中小企業而言，傳統AOI裝置的程式設計與除錯通常需要專業工程師耗費大量時間，新產品換型停機時間長，平均每次換型需耗時2-4小時，嚴重影響了生產靈活性和效益。最後，缺乏有效的缺陷資料記錄與分析機制，導致質量問題難以追溯到具體批次、工位或裝置，使得質量改進工作缺乏資料支撐，無法形成閉環管理，這是該客戶最大的痛點之一。

這些困難的根源在於：金手指缺陷的形態複雜多樣，例如劃傷有深淺、長短、方向之分；氧化則表現為顏色、光澤度的細微變化。這些細微且多變的特徵，使得傳統基於固定規則的視覺演算法難以準確捕捉並區分良品與缺陷。同時，金手指表面反光強烈，對成像系統的穩定性和抗干擾能力提出了極高要求。在高速運動的產線上，獲取清晰、穩定的高解析度影象本身就是一大挑戰。此外，人眼長時間高強度目檢易產生疲勞，導致一致性差、漏檢率高，且無法應對高節拍生產的需求。這些因素共同構成了PCBA金手指缺陷檢測的“難關”。

技術原理

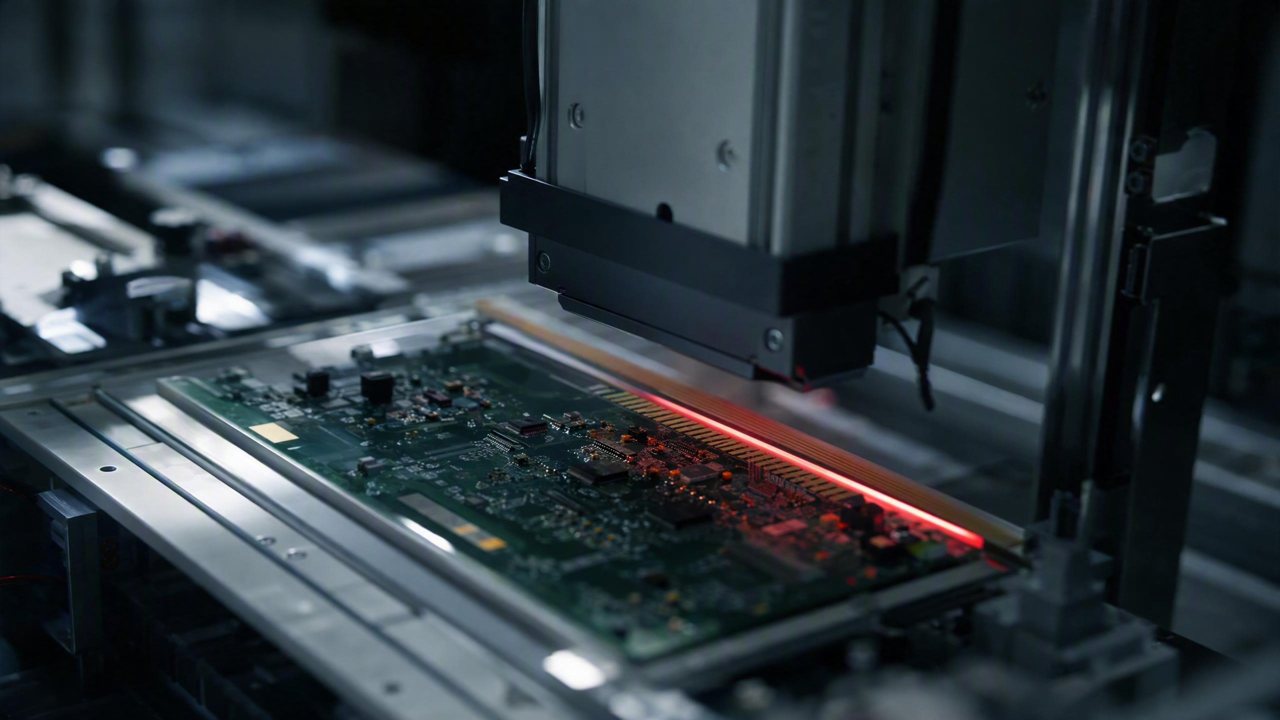

微鏈道愛 2D AI AOI 裝置透過結合高分辨 2D 成像技術與深度學習二次判圖演算法，從根本上解決了金手指劃傷與氧化檢測的難題。其核心技術在於：首先，採用定製化的高解析度工業相機與精密光學系統，輔以多角度、可程式設計的環形或線形光源，能夠有效抑制金手指表面的高反光，捕獲到微米級的劃傷細節以及氧化區域的顏色與紋理變化，確保高質量的原始影象資料輸入。其次，在影象處理層面，微鏈道愛 DaoAI 2D AI AOI 軟體系統整合了自研的深度學習視覺基礎模型。該模型經過海量工業缺陷資料訓練，具備強大的特徵提取和模式識別能力。它能夠學習金手指正常與異常狀態下的複雜特徵，並自動區分各種型別的劃傷（如輕微劃痕、深層劃痕）和氧化（如輕微變色、大面積氧化）。相較於傳統規則AOI依賴人工設定閾值和特徵，微鏈道愛 DaoAI 的深度學習演算法能夠自適應地應對影象噪聲、背景變化和產品公差，大幅降低了誤報率，並確保了對真實缺陷的穩定檢出率達到99.6%以上。特別是其語義誤報過濾功能，能有效識別並剔除因非缺陷特徵（如灰塵、指紋）引起的誤報，進一步減少了人工複檢的負擔。

與傳統檢測方法相比，微鏈道愛 DaoAI 2D AI AOI 裝置具有顯著優勢。傳統人工目檢受限於人眼識別能力和疲勞度，一致性差，且無法滿足高節拍生產需求。基於規則的傳統AOI雖然實現了自動化，但其演算法靈活性差，對新缺陷型別或工藝波動適應性弱，易產生大量誤報，導致產線頻繁停機複檢。而微鏈道愛 2D AI AOI 則憑藉其深度學習能力，實現了“零程式碼快速換型”和“少樣本學習”（APDT），僅需1-20張良品影象即可完成新產品的模型訓練，將換型時間從數小時縮短至5分鐘以內，極大地提升了生產線的柔性與效率。此外，其強大的資料處理能力也為質量追溯與資料閉環提供了堅實基礎，這是傳統方法難以企及的。

典型應用場景

• **PCBA金手指表面劃傷檢測:** 微鏈道愛 2D AI AOI 裝置能夠精準識別金手指表面的各種劃傷，無論是微米級的輕微劃痕還是深層劃痕，都能透過高解析度成像與深度學習演算法進行有效區分。難點在於金手指高反光特性和劃傷形態的多樣性。
• **金手指氧化變色檢測:** 裝置透過對金手指表面顏色、光澤度變化的分析，準確判斷是否存在氧化現象。即使是肉眼難以察覺的早期氧化，也能透過AI模型進行識別。難點在於氧化程度的細微差異和環境光的影響。
• **焊盤表面異物與汙染檢測:** 除了金手指，微鏈道愛 2D AI AOI 還能檢測PCBA焊盤上的異物、錫珠、助焊劑殘留等汙染。透過多光譜成像和深度學習，區分不同材質的異物，避免對焊接質量的影響。難點在於異物尺寸微小和與背景的對比度低。
• **字元OCR與錯漏裝檢測:** 對於PCBA上的絲印字元、元件型號等，裝置能進行高精度OCR識別，核對字元內容是否正確、清晰，並檢測是否存在元件錯裝、漏裝、反向等裝配缺陷。難點在於字元字型多樣性、印刷質量不穩定以及元件尺寸差異。
• **BGA/QFN封裝底部缺陷檢測:** 雖然2D AOI主要針對平面缺陷，但透過特定的照明和成像角度，微鏈道愛 2D AI AOI 也能輔助檢測BGA/QFN等封裝元件邊緣的錫球溢位、橋接等平面可見缺陷。難點在於視角受限和缺陷的隱蔽性。

落地案例

一家中等規模的PCBA代工廠，專注於為工業控制領域提供高可靠性產品。在引入微鏈道愛 2D AI AOI 裝置之前，其PCBA金手指的劃傷與氧化檢測主要依賴人工目檢和一臺老舊的規則AOI裝置。由於產品種類多、小批次生產常態化，每次新產品上線或換型，都需要資深工程師耗費數小時調整規則AOI的引數，導致產線換型停機時間長，平均每次換型停機2.5小時。更嚴重的是，規則AOI的誤報率高達25%，這意味著每批產品有四分之一需要人工二次複檢，極大佔用了人力資源，且難以保證一致性。此外，缺陷資料僅以圖片形式儲存，缺乏結構化資訊，無法有效進行質量追溯和根因分析。該客戶迫切需要一套能夠提升檢測效率、降低誤報、並支援質量追溯的智慧化解決方案。

微鏈道愛團隊針對客戶痛點，部署了多臺 2D AI AOI 裝置，並與客戶的MES系統進行了深度整合。上線過程中，微鏈道愛工程師指導客戶利用 APDT 少樣本學習功能，僅透過收集10-20張金手指良品影象，在5分鐘內完成了新產品模型的訓練。上線後，效果立竿見影：人工複檢率從25%大幅降低至<3%，解放了近80%的複檢人力；每次換型時間從平均2.5小時縮短至<5分鐘，顯著提升了產線利用率和生產柔性。更重要的是，微鏈道愛 DaoAI 2D AI AOI 系統將檢測到的每個缺陷都打上時間戳、工位資訊、缺陷型別和影象資料，並實時上傳至客戶MES系統，實現了完整的質量追溯鏈條。當出現批次性質量問題時，客戶能夠迅速透過資料分析定位到具體批次和生產環節，進行精準的根因排查和改進。這種資料閉環管理模式，極大地提升了客戶的質量管理水平和市場競爭力。

“微鏈道愛 2D AI AOI 不僅解決了我們金手指檢測的難題，更構建了一套完整的質量追溯體系，讓我們的生產過程真正實現了資料化、智慧化管理。這是我們質量管理的一次質的飛躍。”

微鏈道愛解決方案與產品

微鏈道愛為該客戶提供的核心解決方案是基於其強大的 2D AI AOI 裝置。該裝置整合了高解析度視覺模組、智慧照明系統以及微鏈道愛自研的 DaoAI AI AOI 軟體系統。在建模方面，微鏈道愛 DaoAI AI AOI 軟體系統採用 APDT（Anomaly Pattern Detection Technology）正樣本/少樣本學習技術，無需大量缺陷樣本，僅透過1-20張良品影象即可快速訓練出高精度模型，極大簡化了模型部署和迭代過程。對於金手指劃傷和氧化這類複雜多變的缺陷，其深度學習演算法能夠自動提取特徵，實現微米級缺陷的精準識別。在換型方面，得益於零程式碼自動程式設計和少樣本學習，新產品或新批次上線時，換型時間可控制在5分鐘以內，確保了產線的高效執行。

在部署與整合方面，微鏈道愛 2D AI AOI 裝置支援100%本地私有化部署，確保客戶的資料安全和生產資訊不外洩。透過標準化的API介面，裝置能夠與客戶現有的MES、ERP等系統順暢對接，實現檢測資料的實時上傳、儲存和分析，構建完整的質量追溯體系。每一個檢測到的缺陷，無論是金手指劃傷、氧化還是其他平面缺陷，都會被詳細記錄其位置、型別、嚴重程度及對應的影象資料，形成可追溯的數字檔案。這些資料不僅用於實時報警和產品分級，更重要的是，它們為後續的工藝最佳化、良率提升和質量改進提供了寶貴的依據，真正實現了從檢測到分析再到改進的質量資料閉環。此外，微鏈道愛 DaoAI World 世界模型作為統一底座，其語義理解和跨場景泛化能力，使得系統能夠從產線反饋中持續學習，不斷提升檢測精度和適應性，為客戶的長期發展提供了持續的智慧支援。

透過微鏈道愛 2D AI AOI 解決方案，該客戶實現了多項量化成效。首先，金手指劃傷與氧化缺陷的檢出率提升至99.8%以上，漏檢率降低至<0.2%，確保了產品質量的可靠性。其次，得益於深度學習的語義誤報過濾，人工複檢量降低了−88%，大幅節省了人力成本和時間。第三，產線換型時間從平均2.5小時/次降低至<5min/次，生產效率提升了約−15%。這些成果不僅直接帶來了經濟效益，更重要的是，透過建立完善的質量追溯與資料閉環系統，客戶能夠對產品質量進行精細化管理，增強了市場競爭力，併為未來智慧製造升級奠定了堅實基礎。

本文由人工智慧生成。文中客戶案例為基於產品真實能力的模擬場景，成效數字為示例性質；官方標定口徑以產品頁為準。
