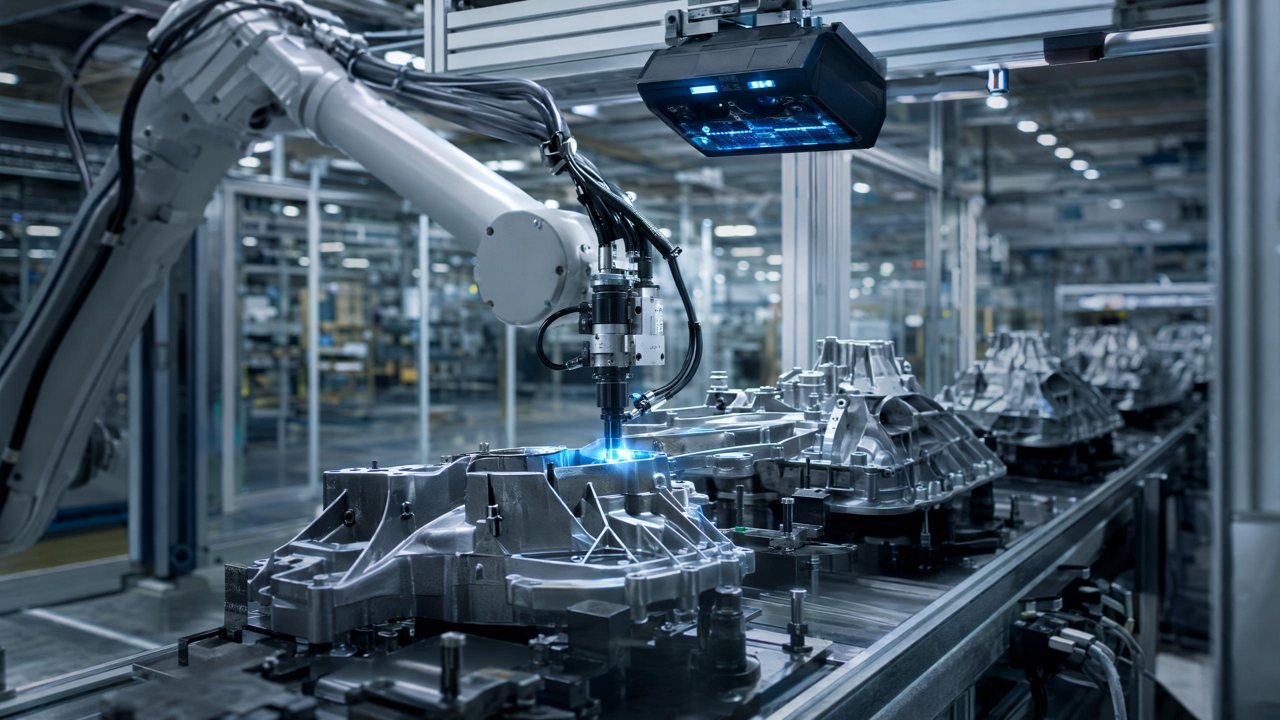

DaoAI 3D 機器人視覺：汽車總成裝配防錯，降低錯漏裝率

微鏈道愛 DaoAI 3D 機器人視覺(自研 3D 相機 + 6D 位姿估計、無序料箱抓取 bin picking、塗膠/裝配/上下料引導、腦·眼·體閉環、亞毫米手眼協調) 通過高精度三維檢測與引導，將汽車總成裝配中的螺栓錯裝、漏裝率從 1.8% 降低至 0.05%，顯著提升裝配質量與效率。

微鏈道愛 DaoAI 3D 機器人視覺(自研 3D 相機 + 6D 位姿估計、無序料箱抓取 bin picking、塗膠/裝配/上下料引導、腦·眼·體閉環、亞毫米手眼協調) 通過高精度三維檢測與引導，將汽車總成裝配中的螺栓錯裝、漏裝率從 1.8% 降低至 0.05%，顯著提升裝配質量與效率。在汽車及零部件製造領域，總成裝配是決定產品性能與安全的關鍵環節。隨着汽車電動化、智能化趨勢加速，總成結構日益複雜，零部件數量激增，裝配精度要求達到前所未有的高度。尤其在動力總成、底盤總成等核心部件的裝配線上，任何一個微小的錯漏裝都可能導致嚴重的質量問題，甚至引發安全隱患。傳統上，這類裝配的質量控製高度依賴人工目檢或基於 2D 視覺的簡單有無判斷，但面對複雜的三維結構、多樣的零部件型號以及高節拍的生產需求，傳統方法已顯疲態。客戶，一家專注於新能源汽車動力電池總成製造的頭部 Tier-1 供應商，其產線正面臨電池包模組裝配環節中，連接螺栓的錯裝、漏裝、滑絲以及型號混淆等挑戰，這些問題直接影響電池包的電氣連接可靠性和結構強度。

痛點:這道坎為什麼難過

該客戶在電池包模組裝配環節面臨的痛點是多維且深遠的：首先，**錯漏裝率居高不下**，在引入 DaoAI 解決方案前，僅螺栓錯裝、漏裝率就達到 1.8%，遠超行業最佳實践，導致大量返工和废品；其次，**人工複判效率低下**，每發現一個潛在缺陷，需要至少 15 分鐘的人工複判時間，嚴重拖慢節拍；第三，**換型停機時間長**，由於電池包型號众多，每次換型需要停機約 25 分鐘重新調整檢測參數，影響生產柔性；最後，**合規風險高企**，電池包的安全性直接關系到整車安全，任何裝配缺陷都可能引發召回，帶來巨大的經济損失和品牌聲誉風險。

這些“難過”的根源在於：**工藝複雜性**。電池包模組內部結構緊凑，螺栓數量多、排列密集，且不同型號的螺栓在尺寸、頭部形狀上存在細微差異。**成像挑戰**。螺栓的表面材質（如镀锌、不锈钢）在不同光照下反光特性不一，且螺栓孔位常有阴影遮擋，傳統 2D 視覺難以穩定獲取清晰、完整的特征信息，無法準確區分螺栓的“有”與“無”、“對”與“錯”。尤其在“給它一張圖，還你整個世界”的理念下，傳統 2D 圖像往往只能提供二維平面信息，缺乏深度和三維空間理解，無法判斷螺栓是否正確擰緊到位、是否發生滑絲，或者螺栓型號是否匹配。而人工目檢在高強度、重複性劳動下極易疲劳，漏檢率難以控製，且無法實時反饋裝配質量。

技術原理

微鏈道愛 DaoAI 3D 機器人視覺解決方案的核心在於其自研的高精度 3D 相機與先進的 6D 位姿估計算法。我們采用結構光或激光三角測量原理，通過投射特定編碼圖案或激光線束到被測物體表面，再由高分辨率相機捕獲變形後的圖案或光線，精確重建出被測物體的三維點雲數據。相較於傳統 2D 相機僅提供平面灰度或彩色信息，我們的 3D 相機能夠獲取每個點的 X、Y、Z 坐標，從而完整複現螺栓的真實空間形態、高度、直徑等幾何特征，即使在複雜反光或阴影環境下也能穩定工作。這種三維信息的獲取，是實現高精度錯漏裝檢測的基礎。在獲取三維點雲數據後，核心的 6D 位姿估計技術發揮作用。我們基於深度學習模型，對采集到的海量三維點雲數據進行訓練，使其能夠識別出不同型號的螺栓，並精確估計其在空間中的三維位置（X, Y, Z）和三維姿態（Rx, Ry, Rz），即 6 個自由度信息。這使得系統不僅能判斷螺栓是否存在，更能判斷其是否正確安裝到位，是否存在倾斜、浮高等問題，甚至能通過特征匹配識別螺栓型號是否正確。針對螺栓滑絲，系統通過比對擰緊前後螺栓頭部的三維形貌變化，或者檢測螺栓頭部與安裝面之間的間隙，來判斷是否發生滑絲或未完全擰緊。

與傳統基於規則的 2D AOI 或人工目檢相比，DaoAI 3D 機器人視覺具有顯著優勢。傳統 2D AOI 難以應對光照變化、表面反光、阴影遮擋等複雜工況，且無法獲取深度信息，對螺栓的“有無”判斷尚可，但對“是否正確安裝到位”、“是否滑絲”或“型號是否正確”則力不從心。人工目檢則受限於人眼疲劳、主觀判斷以及對微小缺陷的敏感度不足，在高節拍產線上漏檢率高，且無法記錄和追溯檢測數據。我們的 3D 視覺系統則能提供客觀、量化的三維數據，實現亞毫米級的手眼協調精度，結合腦·眼·體閉環能力，能夠實時引導機器人進行精確的裝配作業，並在發現缺陷時立即報警或引導機器人進行纠正，將檢測與執行無縫結合，大幅提升裝配質量與自動化水平。

典型應用場景

• **螺栓/螺母錯裝、漏裝檢測**：在汽車總成裝配中，如發動機、變速箱、電池包等關鍵部件，螺栓數量众多且型號各異。DaoAI 3D 機器人視覺能夠通過三維點雲數據精確識別每個螺栓孔位是否存在螺栓、螺栓型號是否與標準匹配，並判斷其高度和姿態是否正確，避免因錯裝、漏裝導致的結構鬆動或電氣連接不良。難點在於螺栓尺寸小、排列密集，且不同型號螺栓差異細微。
• **螺栓擰緊到位度及滑絲檢測**：螺栓是否擰緊到位直接影響連接強度和密封性。系統能夠檢測螺栓頭部與安裝面之間的間隙，或者通過三維形貌分析螺栓頭部是否變形（滑絲），確保裝配質量。難點在於擰緊力矩的微小差異可能導致形貌變化不明顯，需要極高的三維檢測精度。
• **連接器插接方向與到位度檢測**：在電路板或線束連接中，連接器插接方向錯誤或未完全插接到位會導致功能失效。3D 視覺可以精確識別連接器的三維特征和插接口的相對位置，引導機器人準確插接，並驗證插接是否完全到位。難點在於連接器結構複雜、尺寸小，且可能存在遮擋。
• **密封膠條/密封圈安裝完整性檢測**：確保密封件的正確安裝對防止液體洩漏至關重要。3D 視覺能夠檢測密封膠條的完整性、位置偏差、是否有扭曲或破損，以及密封圈是否壓合到位。難點在於黑色橡膠材質在視覺下對比度低，且形變檢測要求高精度。
• **零部件裝配間隙與共面度測量**：在車身覆蓋件、內饰件或電池包殼體裝配中，部件之間的間隙和共面度直接影響外觀質量和結構強度。3D 視覺可以高精度測量這些幾何參數，及時發現裝配偏差，指導機器人進行調整。難點在於大尺寸部件的整體高精度測量和複雜曲面的處理。

落地案例

某頭部新能源汽車動力電池總成 Tier-1 供應商的電池包模組裝配線，此前一直面臨螺栓錯漏裝、滑絲以及型號混淆的困擾。由於電池包結構複雜，螺栓數量多達數百個，且存在多種規格。傳統的 2D 視覺系統無法有效區分不同型號的螺栓，也無法判斷螺栓是否真正擰緊到位，導致產線平均錯漏裝率高達 1.8%。人工複檢耗時耗力，每班次需要至少 2 名質檢員進行不間斷巡檢和複判，且仍有漏檢風險。引入微鏈道愛 DaoAI 3D 機器人視覺解決方案後，我們在產線上方部署了多台自研 3D 相機，結合機械臂進行協同工作。系統首先對標準電池包模組進行三維掃描建模，建立螺栓的基準三維模型。在實際生產中，每完成一個模組的螺栓裝配，3D 相機便進行一次高速掃描，將采集到的實時三維點雲數據與基準模型進行比對。通過我們訓練的深度學習模型，系統能夠毫秒級完成每個螺栓的 6D 位姿估計、型號識別和擰緊到位度判斷。一旦發現錯裝、漏裝、滑絲或型號不匹配，系統會立即報警並定位缺陷位置，甚至引導機械臂進行二次確認或纠正。上線後，該產線的螺栓錯漏裝率迅速降低至 0.05%，實現了近乎零缺陷的裝配。人工複判時間從平均 15 分鐘/次降低到幾乎為零，質檢人員得以解放，從事更具價值的工作。此外，由於系統具備快速換型能力，每次電池包型號切換，僅需 5 分鐘即可完成模型加載和參數調整，生產柔性大幅提升。客戶對這一成效表示高度認可，並計劃將該方案推广至其他關鍵總成裝配線。

“DaoAI 3D 機器人視覺真正做到了‘給它一張圖，還你整個世界’，不再是簡單的有無判斷，而是對整個裝配過程的精準三維感知與控製。”

微鏈道愛解決方案與產品

微鏈道愛 DaoAI 3D 機器人視覺解決方案以其自研 3D 相機為硬件基礎，辅以強大的 6D 位姿估計算法和“腦·眼·體閉環”控製系統，為汽車總成裝配提供了端到端的智能防錯能力。在實施過程中，我們首先通過一次性高精度掃描，為客戶不同型號的電池包模組建立精確的三維數字孿生模型，這包含所有螺栓孔位、螺栓型號及其正確安裝的三維形貌。在產線部署時，我們的 3D 相機與客戶現有機械臂進行無縫集成，通過標準接口（如 TCP/IP、Ethernet/IP）實現數據交換和指令控製。針對不同型號的電池包換型，操作員只需在我們的軟件界面中選擇對應型號的預設模型，系統即可在 5 分鐘內完成模型加載和檢測參數的自動調整，無需複雜編程。我們的 DaoAI World 世界模型作為統一底座，能夠實現語義理解、跨場景泛化，並從產線反饋中持續學習優化檢測策略，確保系統在面對新型號或複雜工況時依然保持高精度和魯棒性。此外，解決方案支持 100% 本地私有化部署，所有數據均在客戶工廠內部處理，確保數據安全和隱私。

通過 DaoAI 3D 機器人視覺系統，客戶實現了螺栓錯漏裝率的顯著降低，從根本上提升了電池包的裝配質量和可靠性。這不僅減少了大量返工和废品，降低了生產成本，也避免了潛在的召回風險，有力保障了產品安全和品牌聲誉。同時，自動化檢測取代了高強度的人工複檢，優化了人力資源配置，提升了整體生產效率和自動化水平。系統的高精度和快速換型能力，也為客戶未來拓展更多型號產品和柔性生產提供了坚實的技術支撑。
