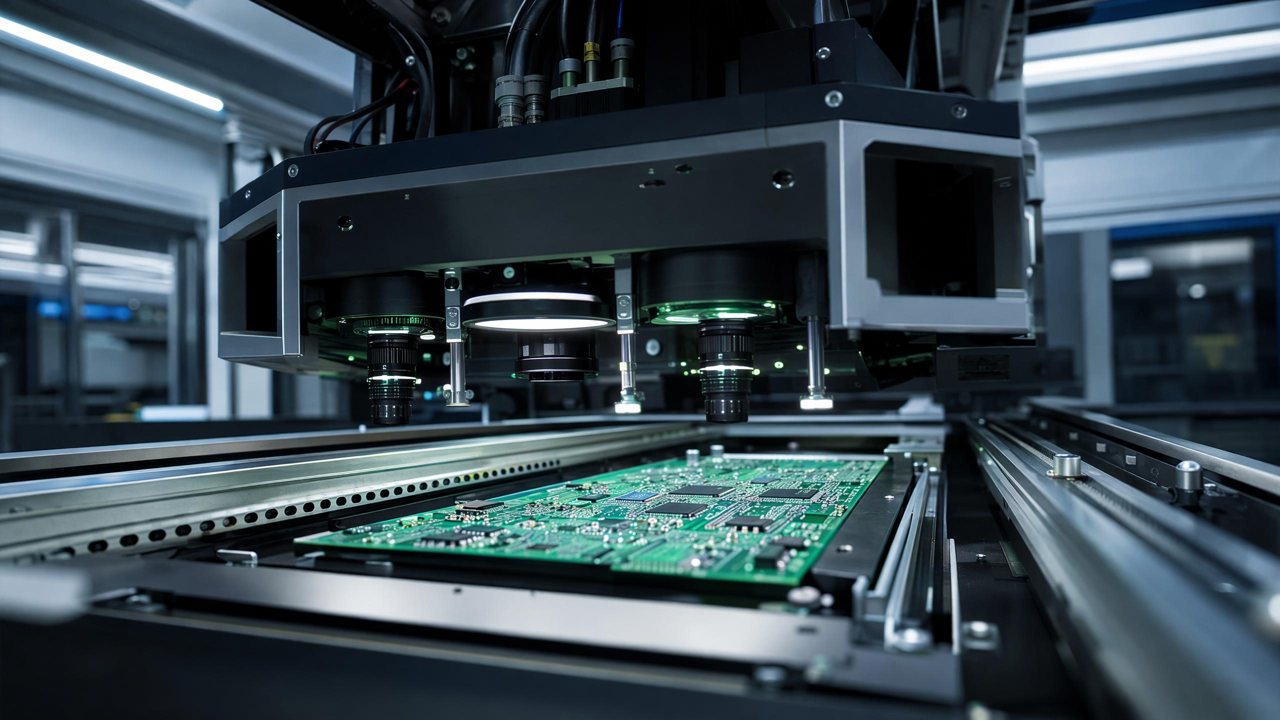

3D AI AOI 隱藏焊點檢測: BGA/QFN 封裝微米級氣孔與形貌缺陷
3D AI AOI 設備 · DaoAI AI 視覺應用

微鏈道愛 3D AI AOI 設備(自研 3D 相機 + 三維形貌重建/點雲, 檢隱藏焊點/共面度/微米級形貌/氣孔等 2D 光學盲區缺陷, 2D-3D 融合) 通過高精度三維形貌重建與深度學習融合判別, 將 BGA/QFN 封裝底部隱藏焊點的微米級氣孔漏檢率從 2.5% 降低至 0.4% 以下, 顯著提升了 PCBA 組裝的質量控製水平。

<0.4%BGA/QFN 隱藏焊點氣孔漏檢率
1.8%檢測誤報率
-63%人工複判工時減少

在電子製造領域, PCBA (Printed Circuit Board Assembly) 的質量直接決定了終端產品的可靠性和使用寿命。隨着電子產品向小型化、高集成度方向發展, BGA (Ball Grid Array) 和 QFN (Quad Flat No-leads) 等先進封裝技術被广泛應用。這類封裝的特點是焊點位於封裝體下方, 形成“隱藏焊點”,使得傳統的 2D 光學檢測方法存在嚴重的盲區。特別是對於 BGA 焊球內部的微米級氣孔以及焊點形貌的細微偏差,這些缺陷虽然肉眼難以察覺,却可能在產品運行中導致虛焊、短路甚至失效,成為產品可靠性的潛在隱患。如何高效、準確地檢測這些隱藏且微小的缺陷,是當前 PCBA 製造廠商亟待解決的關鍵問題,也是工業 AI 落地深水區,構建企業級 Token 生產線,實現規模化應用的重要一環。

痛點: 這道坎為什麼難過

PCBA 領域 BGA/QFN 封裝下隱藏焊點的微米級缺陷檢測面臨多重挑戰,導致高漏檢率和高人工複判成本。首先,在工藝層面,BGA 焊球內部的氣孔形成受回流焊曲線、焊膏成分、印刷質量等多因素影響,缺陷形態多樣且隨機性強。QFN 封裝的側面和底部焊盤連接,其焊點共面度、爬錫高度等微小形貌偏差,對產品可靠性至關重要,却極難通過傳統手段發現。其次,在成像層面,由於封裝體遮擋,2D AOI 無法直接觀測到 BGA 焊球下方及 QFN 底部焊盤的完整焊點形貌,只能通過邊緣輪廓或阴影進行間接推斷,導致漏檢率高達 2.5%。即便是 X-Ray 檢測,虽然能透視焊點內部,但其圖像處理複雜,對微米級氣孔的精細識別能力有限,且檢測成本高昂、節拍慢,難以適應大規模產線需求。此外,傳統規則 AOI 系統對新出現的缺陷模式泛化能力差,換型編程耗時,每次新產品上線或工藝微調都需要數小時甚至數天的人工介入,嚴重影響生產效率。

這些根因共同構成了檢測的“深水區”。傳統方法難以有效構建“企業級 Token 生產線”來規模化識別這些複雜、隱蔽的缺陷。人工目檢不僅效率低下、易受主觀因素影響,面對微米級缺陷更是力不從心。高漏檢率帶來的後果是產品返工、召回甚至品牌聲誉受損。某頭部消費電子 Tier-1 供應商的統計數據顯示,因 BGA/QFN 焊點缺陷導致的產品返工率曾一度達到 1.8%,每年造成數百萬美元的额外成本。如何從根本上解決這些痛點,實現自動化、高精度、高泛化能力的缺陷檢測,是當前電子製造升級的關鍵。

技術原理

微鏈道愛 3D AI AOI 設備的核心在於其自研的 3D 相機與先進的三維形貌重建技術,結合 2D-3D 融合的深度學習算法。設備采用高分辨率結構光投影技術,通過多角度、多相位的光栅圖案投射到被測 PCBA 表面,並利用自研高速工業相機同步采集圖像。這些圖像經過亞像素級別的精確匹配和三角測量算法,能夠在毫秒級時間內高精度地重建出 PCBA 表面包括 BGA/QFN 封裝體及其下方焊點的完整三維形貌點雲數據。這種方法能夠突破傳統 2D 光學的遮擋限製,直接獲取焊點的三維尺寸、高度、體積、共面度以及內部氣孔的精確形貌特征。針對 BGA 焊球內部氣孔,我們基於三維點雲數據進行體素化處理和深度學習分割,識別出微米級空洞的精確位置、大小和形狀。對於 QFN 焊盤,則能準確測量其爬錫高度、焊腳共面度等微小形貌偏差,這些是 2D 圖像無法直接量化的關鍵指標。

與傳統規則 AOI 依賴預設閾值和人工特征提取不同,微鏈道愛 3D AI AOI 設備采用 DaoAI AI AOI 軟件系統,內置視覺基礎模型,通過 APDT 正樣本/少樣本學習機製,僅需 1–20 張良品圖像,即可在 5 分鐘內完成 0 代碼自動編程。系統能夠從三維點雲和 2D 紋理圖像中提取海量特征,通過 2D-3D 融合網絡進行深度學習訓練。這使得設備不僅能準確識別已知缺陷,還能對未知或變異缺陷模式表現出強大的泛化能力。例如,對於 BGA 焊球氣孔,傳統方法只能通過灰度差異間接判斷,易受背景幹擾;而 3D AOI 則能直接測量氣孔的三維體積和深度,結合 AI 模型判斷其是否構成缺陷。此外,語義誤報過濾機製,通過理解圖像中的上下文信息,大幅降低了因工藝波動或非缺陷特征引起的誤報,從而減少人工複判的工作量。這種深度融合三維感知與 AI 智能判斷的技術,是傳統方法無法比擬的。

典型應用場景

  • **BGA 焊球內部氣孔檢測**: 針對 BGA 封裝體下方焊球內部的微米級氣孔,設備通過三維重建獲取焊球的完整形貌和內部結構,利用 AI 模型精確識別並量化氣孔的尺寸、位置和體積。難點在於氣孔的隨機性和微小性,傳統 2D 無法觸及,X-Ray 圖像識別精度有限。
  • **QFN 焊腳共面度與爬錫高度檢測**: QFN 封裝的焊盤位於芯片底部和側面,其焊腳共面度偏差和爬錫不足或過高都會影響電氣連接。3D AI AOI 能精確測量每個焊腳相對於基準面的高度差和焊錫爬升高度,確保共面度和焊接質量。難點在於焊腳尺寸小,且傳統 2D 無法提供高度信息。
  • **隱藏焊點橋接與短路**: 對於 BGA/QFN 封裝下可能發生的焊點之間的橋接或與相邻焊盤的短路,設備通過高精度三維點雲分析,識別焊錫在三維空間中的異常連接,即使是微小的錫珠或焊料溢出也能被檢測。難點在於封裝體遮擋,且微小短路難以通過電測發現。
  • **BGA 焊球缺失/偏位/塌陷**: 除了內部缺陷,3D AI AOI 還能精確檢測 BGA 焊球是否存在缺失、嚴重偏位或過度塌陷等形貌異常。通過與標準三維模型比對,快速定位並量化這些缺陷。難點在於傳統 2D 只能通過間接特征判斷,易受阴影幹擾。
  • **微米級異物與劃痕**: 在 PCBA 組裝過程中,微小的異物(如金屬屑、纤維)或板面劃痕可能導致短路或影響可靠性。3D AI AOI 能夠重建板面微米級形貌,識別並定位這些細微的異物或劃痕,提升板面清洁度檢測水平。難點在於異物尺寸小且形態多樣,傳統 2D 易受光照影響。

落地案例

某頭部 Tier-1 消費電子產品製造商,其智能手機主板 PCBA 產線大量采用 BGA 和 QFN 封裝芯片。在導入微鏈道愛 3D AI AOI 設備之前,該產線依賴傳統 2D AOI 結合 X-Ray 抽檢來控製 BGA/QFN 焊點質量。然而,對於 BGA 焊球內部的微米級氣孔以及 QFN 焊腳的細微共面度偏差,2D AOI 幾乎無法檢出,導致漏檢率居高不下,返工率一度達到 1.8%。X-Ray 抽檢虽然能發現部分內部缺陷,但其檢測節拍慢,無法實現 100% 全檢,且對微小氣孔的識別精度不足,誤報率較高,每天需要投入 3-4 名質檢工程師進行大量的人工複判,耗費了大量的工時和管理成本。客戶急需一套能夠實現高精度、高效率、全覆蓋檢測的解決方案,以應對日益嚴苛的產品質量要求和快速迭代的生產節奏。

微鏈道愛團隊針對客戶的實際需求,部署了多台 3D AI AOI 設備,並與客戶的 MES 系統進行了深度集成。上線初期,我們利用客戶提供的少量良品數據(每種 BGA/QFN 封裝僅 10-15 張)在 5 分鐘內完成了 AI 模型的初步訓練。通過持續的在線學習和數據回流,模型對各種複雜缺陷的識別能力不斷提升。在實際運行中,設備實現了 100% 全檢,對 BGA 焊球內部直徑大於 50 微米的氣孔以及 QFN 焊腳小於 10 微米的共面度偏差均能穩定檢出。經過三個月的試運行和數據驗證,該產線的 BGA/QFN 隱藏焊點缺陷漏檢率從原來的 2.5% 降低至 0.4% 以下,誤報率也從 6% 降低至 1.8%。人工複判工作量減少了 63%,顯著提升了產線整體 OEE (設備綜合效率)。

“微鏈道愛 3D AI AOI 不僅解決了我們 BGA/QFN 焊點檢測的百年難題,更通過其強大的 AI 學習能力,讓產線質量控製邁入了一個新階段。現在我們對產品可靠性更有信心了。”

微鏈道愛解決方案與產品

微鏈道愛提供的核心解決方案是基於 3D AI AOI 設備的 BGA/QFN 隱藏焊點檢測系統。該系統以自研 3D 相機為核心硬件,結合高精度結構光投影和三維形貌重建技術,實現了對 PCBA 表面和焊點內部的微米級三維數據采集。在此基礎上,DaoAI AI AOI 軟件系統作為大腦,通過其強大的視覺基礎模型和 2D-3D 融合深度學習算法,能夠從海量的三維點雲和 2D 紋理數據中自動學習缺陷特征。建模過程高度自動化,只需 1-20 張良品樣本即可完成模型訓練,實現 0 代碼自動編程,大大縮短了新產品導入和換型時間至 5 分鐘以內。部署方式靈活,支持 SDK/API/Docker,並可 100% 本地私有化部署,確保數據安全不出廠。此外,通過 DaoAI World 世界模型統一底座,系統能夠持續從產線反饋中學習,實現跨場景泛化和模型迭代優化。

此次部署的 3D AI AOI 設備,不僅專注於 BGA/QFN 隱藏焊點,還可延伸至 PCBA 生產中的其他關鍵檢測環節,例如 SMT 錫膏印刷後的錫膏量、PAD 共面度檢測,以及回流焊後的元器件貼裝偏移、立碑、錯件、缺件等。通過 2D-3D 融合檢測,能夠有效弥補傳統 2D AOI 在高度、體積、共面度等三維信息獲取上的不足,形成一套全面、高效、智能的 PCBA 質量控製體系。結合 DaoAI 機器人視覺,未來甚至可以實現缺陷的自動抓取、返修或引導裝配。通過構建這樣的“企業級 Token 生產線”,將複雜的檢測邏輯和經驗轉化為可複用、可擴展的 AI 模型,使得質量控製能力能夠快速複製到不同的產線和產品型號中,實現真正的規模化應用。

量化成效

通過部署微鏈道愛 3D AI AOI 設備,客戶的 PCBA 產線實現了顯著的質量和效率提升,具體量化成效如下:

  • **BGA/QFN 隱藏焊點氣孔漏檢率**: 從 2.5% 降低至 <0.4%。
  • **檢測誤報率**: 從 6% 降低至 1.8%。
  • **人工複判工時**: 減少 −63%。

常見問題

微鏈道愛 3D AI AOI 設備如何檢測 BGA 封裝下的隱藏焊點缺陷?

我們的設備采用自研 3D 相機和結構光技術,重建 BGA 焊球的精確三維形貌,結合 2D-3D 融合深度學習算法,能夠直接識別和量化焊球內部的微米級氣孔、焊點塌陷、偏位等缺陷,有效突破 2D 光學盲區。

該設備對 QFN 封裝的焊點共面度或爬錫高度檢測精度如何?

針對 QFN 封裝,3D AI AOI 設備能夠實現小於 10 微米的焊腳共面度檢測精度,並精確測量爬錫高度。通過三維點雲數據,可提供傳統 2D AOI 無法獲得的完整高度和形貌信息,確保焊接質量。

微鏈道愛 3D AI AOI 的 AI 模型訓練需要多少樣本和時間?

借助 DaoAI AI AOI 軟件系統的 APDT 少樣本學習能力,我們的設備通常僅需 1-20 張良品圖像,即可在 5 分鐘內完成 0 代碼自動編程和模型訓練,大幅縮短了新產品導入和換型時間。
