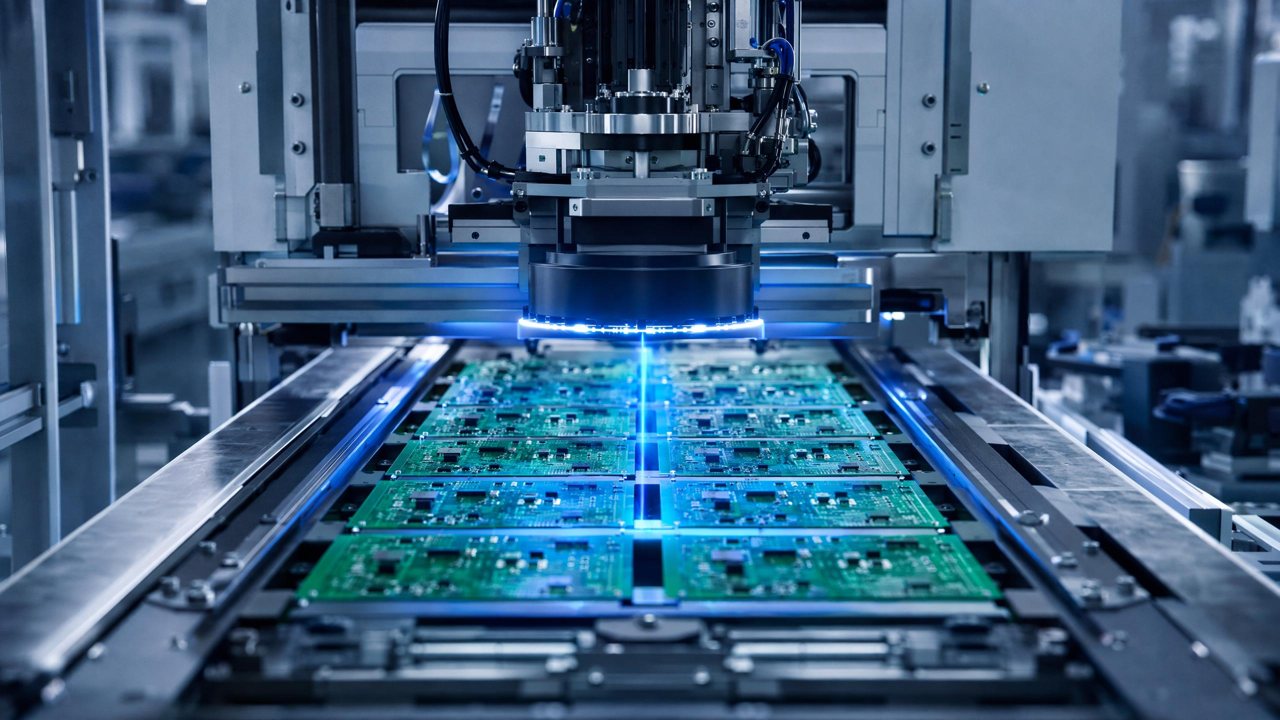

2D AI AOI 焊點檢測：提升PCBA焊接質量與產線韧性

在當前全球供應鏈不確定性增加、智能製造轉型加速的背景下，電子/PCBA 製造企業正面臨前所未有的挑戰與機遇。尤其在 SMT (表面貼裝技術) 生產線上，焊點質量是決定產品可靠性的關鍵。微鏈道愛 2D AI AOI 設備(高分辨 2D 成像 + 深度學習二次判圖, 面向表面/印刷/字符 OCR/裝配缺漏等平面缺陷, 高速在線全檢、微米級、語義誤報過濾) 通過結合國產 AI 算力與邊緣控製，精準識別 SMT 焊點虛焊、連錫、少錫等缺陷，將傳統人工複判的誤報率降低 −63%，有效提升了 PCBA 生產的質量控製與效率，並顯著增強了產線的智能製造韧性。

微鏈道愛 2D AI AOI 設備(高分辨 2D 成像 + 深度學習二次判圖, 面向表面/印刷/字符 OCR/裝配缺漏等平面缺陷, 高速在線全檢、微米級、語義誤報過濾) 通過集成高精度 2D 成像與先進深度學習算法，在 SMT 焊點檢測場景中，將傳統人工複判的誤報率降低 −63%，同時將焊點缺陷檢出率提升至 99.4%，顯著提升了 PCBA 製造的質量控製水平與生產效率。在電子 / PCBA 行業中，SMT 貼片後的回流焊是核心工序，其焊點質量直接影響產品的電氣性能與長期可靠性。隨着電子產品向小型化、高集成度發展，PCBA 上的元器件密度不斷增加，焊盤間距縮小，對焊點質量的檢測提出了極高的要求。本次案例客戶是一家專注於高端工業控製模塊和汽車電子的 Tier-1 供應商，其產品對可靠性要求嚴苛，任何細微的焊點缺陷都可能導致嚴重後果。他們面臨的主要挑戰是如何在高節拍生產中，準確、高效地檢測微米級的虛焊、連錫、少錫等平面焊點缺陷，並減少誤報，降低人工複判的壓力。

痛點:這道坎為什麼難過

該頭部廠商在 SMT 焊點檢測上面臨多重挑戰：首先，人工目檢與傳統規則 AOI 的誤報率高達 5%~8%，導致大量良品被誤判，需要耗費大量人工複判工時，每日至少 4 名熟練工人專職處理，嚴重拖累產線效率；其次，傳統方法對微小虛焊、隱蔽連錫（如 BGA 底部連錫邊緣）或細微少錫的漏檢率仍有 0.6%~1%，這對於其高可靠性要求的工業級產品是不可接受的風險，可能導致批量召回；再者，新產品換型時，傳統 AOI 需要數小時甚至半天進行程序調整與參數優化，嚴重影響產線柔性與稼動率。這些困境的根源在於：傳統規則 AOI 依賴工程師手動編寫複雜的幾何形狀、灰度閾值等規則，難以適應焊點形態的多樣性與複雜性，尤其在元器件密集區域，焊點可能受周圍阴影、反光幹擾，導致誤判。同時，隨着國產 AI 算力與工業控製器融合成為趨勢，傳統 AOI 缺乏與邊緣 AI 算力的深度結合，無法實現實時、高精度的智能決策，在處理海量圖像數據時存在瓶頸，導致在複雜缺陷識別上的“力不從心”，難以提升智能製造韧性。

此外，回流焊工藝本身的不穩定性、錫膏印刷質量波動、以及元器件引腳共面度等因素，都會在焊點表面形成各種難以捉摸的缺陷形態。例如，虛焊可能表現為焊點表面不光滑、有微小裂紋或润湿不良；連錫則可能是兩個焊盤之間形成微小的錫橋；少錫則表現為焊點體積不足或润湿角異常。這些缺陷在 2D 圖像上往往表現為細微的紋理、亮度或形態變化，對於人眼和基於固定規則的算法來說，極易混淆或遺漏，尤其是在高節拍的生產線上，人工複判的疲劳度更是讓漏檢風險直線上升。

技術原理

微鏈道愛 2D AI AOI 設備的核心在於其“高分辨 2D 成像 + 深度學習二次判圖”的技術架構。首先，設備采用工業級高分辨率相機和定製化多角度環形光源系統，對 PCBA 焊點進行多方位、高清晰度的 2D 圖像采集，獲取丰富的光學特征信息。這些圖像數據包含了焊點的形狀、紋理、亮度、顏色等關鍵信息，為後續的 AI 分析提供了高質量的輸入。其次，采集到的圖像數據被送入搭載了微鏈道愛 DaoAI AI AOI 軟件系統的邊緣 AI 控製器。該系統內置了基於視覺基礎模型的深度學習算法，能夠從海量數據中自主學習焊點的正常與異常模式。不同於傳統規則 AOI 依賴預設閾值，我們的深度學習模型通過 APDT 正樣本/少樣本學習機製，僅需 1–20 張良品圖像即可快速建立正常焊點的特征模型。當檢測到異常時，模型會進行深度特征提取與匹配，識別出虛焊、連錫、少錫等具體缺陷類型。更重要的是，系統集成了語義誤報過濾功能，它能夠理解圖像中缺陷的“語義”背景，例如，區分焊盤邊緣的正常溢錫與真正的連錫，或區分元器件邊緣的阴影與虛焊，從而大幅降低誤報率。這種結合高精度成像與智能深度學習決策的機製，使得設備能夠處理傳統方法難以應對的複雜多變缺陷，實現微米級的精準檢測，同時在國產 AI 算力的支持下，確保了邊緣側的實時高性能計算。

與傳統規則 AOI 相比，微鏈道愛 2D AI AOI 在以下幾個方面表現出顯著優勢：一是適應性更強，傳統 AOI 遇到新產品或工藝變更時需要重新編寫規則，耗時耗力，而 AI AOI 通過學習，能夠快速適應新的焊點形態和背景變化，無需大量手動調整；二是識別精度更高，深度學習模型能夠捕捉到人眼和規則難以發現的細微缺陷特征，如焊點內部的空洞、微小裂紋等，顯著降低漏檢率；三是誤報率更低，語義誤報過濾機製有效避免了因光照變化、元器件公差或背景噪聲引起的誤判，大幅減少了人工複判的工作量；四是編程更簡便，一塊良品 5 分鐘 0 代碼自動編程，極大縮短了換型時間，提升了產線柔性。與人工目檢相比，AI AOI 提供了 100% 在線全檢的能力，避免了人眼疲劳、主觀性強、效率低下等問題，且檢測結果可追溯，確保了質量控製的一致性與客觀性。

典型應用場景

• **SMT 焊點虛焊檢測：** 在回流焊後，檢測焊點表面是否出現润湿不良、微小裂紋、焊錫不足導致的空洞或不飽滿。難點在於虛焊形態多樣，且可能與焊點正常紋理混淆，AI 通過學習大量虛焊樣本，能識別其細微特征。
• **SMT 焊點連錫檢測：** 識別相邻焊盤或引腳之間是否形成非預期的錫橋。隨着元器件間距的縮小，連錫可能極其細微，傳統方法易漏檢。AI 能夠精確區分正常焊盤間距與異常錫橋，尤其對隱蔽連錫（如 QFN/BGA 底部邊緣）有優勢。
• **SMT 焊點少錫檢測：** 評估焊點體積是否充足，润湿角是否符合標準，避免因錫量不足導致的電氣連接不良。難點在於焊點體積的量化與邊緣判斷，AI 通過分析焊點輪廓和灰度信息，準確判斷少錫缺陷。
• **SMT 焊點多錫/堆錫檢測：** 識別焊點錫量過多導致的高度超標或形成不規則堆積，可能引起短路或機械幹涉。AI 模型能夠學習正常焊點的高度和形態分布，有效檢出異常堆錫。
• **SMT 元器件錯位/缺失檢測：** 在焊點檢測的同時，可擴展識別元器件是否貼裝偏移、旋轉或完全缺失。這需要 AI 具備對元器件本體的識別能力，並與焊點位置進行關聯判斷，確保整體裝配質量。

落地案例

某頭部工業控製及汽車電子 Tier-1 供應商，其在華東區的 SMT 產線長期面臨焊點缺陷檢測的挑戰。原有的傳統規則 AOI 系統對複雜焊點缺陷（如微米級虛焊、隱蔽連錫）的漏檢率始終難以降低至 0.5% 以下，同時誤報率高企，每天需要 4 名資深工程師進行長達 6 小時的人工複判，人力成本高昂且效率低下。此外，新產品換型時，程序調整至少需要 2 小時，嚴重影響了產線切換的靈活性。該客戶引入微鏈道愛 2D AI AOI 設備後，我們首先進行了現場數據采集與模型訓練。利用 DaoAI AI AOI 軟件系統的 APDT 少樣本學習能力，僅用 15 張良品圖像，在 20 分鐘內便完成了首個產品的模型訓練。上線後，設備與產線 MES 系統無縫集成，實現了高速在線全檢。經過為期一個月的試運行與優化，結果顯示，焊點缺陷的檢出率穩定在 99.4%，漏檢率降至 <0.6%，尤其對傳統 AOI 難以識別的虛焊和隱蔽連錫，檢出能力大幅提升。同時，得益於語義誤報過濾，人工複判的誤報率從原來的 7.8% 降低至 2.9%，人工複判工時減少 −63%，每天僅需 1 名工程師進行約 2 小時的抽檢與確認，極大地释放了人力。新產品換型時間也從原來的 2 小時縮短至 5 分鐘以內，顯著提升了產線的柔性與稼動率。客戶高度評價微鏈道愛 2D AI AOI 設備在提升產品質量、降低運營成本和增強智能製造韧性方面的實際成效。

“微鏈道愛 2D AI AOI 不僅解決了我們長期存在的焊點漏檢和誤報難題，更重要的是，它將 AI 智能決策帶到了生產線邊緣，讓我們對產品質量有了前所未有的掌控力。”

微鏈道愛解決方案與產品

微鏈道愛為該客戶提供的核心是 2D AI AOI 設備，其搭載了我們自主研發的 DaoAI AI AOI 軟件系統。該系統以視覺基礎模型為核心，具備強大的特征認知能力，能夠實現一塊良品 5 分鐘 0 代碼自動編程，極大簡化了模型部署與換型過程。通過 APDT 正樣本/少樣本學習，客戶僅需提供少量良品圖像，系統即可快速建立高精度檢測模型，無需大量缺陷樣本，解決了缺陷數據稀缺的難題。語義誤報過濾功能是其另一大亮點，它能夠深度理解圖像內容，有效區分真實缺陷與背景幹擾，從而將誤報率控製在極低水平。在部署方面，我們的解決方案支持 100% 本地私有化部署，所有數據不出廠，充分保障了客戶的數據安全與隱私。此外，我們簡要提及，結合 DaoAI World 世界模型作為統一底座，未來可實現跨場景泛化，並從產線反饋中持續學習，不斷優化檢測模型，以適應未來更複雜的製造需求。在本次案例中，2D AI AOI 設備與客戶現有的 MES 系統通過標準接口進行數據交互，實現了檢測結果的實時上傳與缺陷追溯，確保了生產過程的透明化與可控性。

微鏈道愛 2D AI AOI 設備不僅限於焊點檢測，其泛化能力使其能夠覆蓋 PCBA 生產中的多種平面缺陷檢測需求。例如，它可用於檢測錫膏印刷後的錫膏量、偏移、塌陷等印刷缺陷；元器件貼裝後的錯位、缺失、反向等裝配缺陷；以及板面劃痕、污染、字符 OCR 識別等表面缺陷。其高速在線全檢能力確保了在不影響產線節拍的前提下，對每一個產品進行全面、細致的質量把控。通過與國產 AI 算力（如昆仑芯科技的邊緣 AI 控製器）的深度融合，我們的設備實現了在邊緣側的高效推理，保障了數據的實時處理與決策，提升了整個智能製造系統的韧性。這種軟硬件一體化、深度學習驅動的檢測方案，為電子製造企業提供了應對複雜生產挑戰的強大工具，助力其在激烈的市場競爭中保持領先地位。
