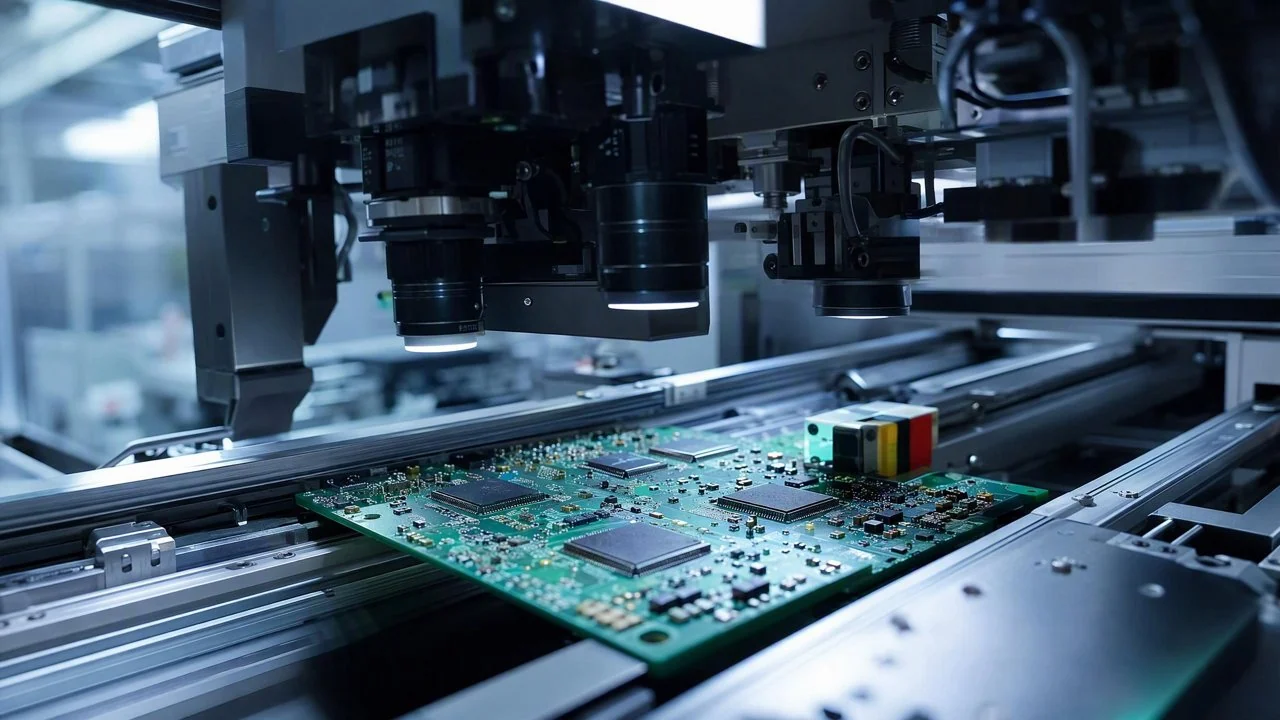

BGA/QFN 隐藏焊点检出率与漏检压降

微链道爱 3D AI AOI 设备(自研 3D 相机 + 三维形貌重建/点云, 检隐藏焊点/共面度/微米级形貌/气孔等 2D 光学盲区缺陷, 2D-3D 融合) 通过深度学习与精密三维成像技术, 将 BGA/QFN 封装下隐藏焊点的漏检率从传统方案的 2-3% 压降至实际产线运行的 <0.4%，有效解决了电子制造领域长期存在的质量控制难题。

在电子制造行业，特别是 PCBA 组装环节，高密度集成和微型化趋势使得 BGA（球栅阵列）和 QFN（方形扁平无引脚）等先进封装技术得到广泛应用。这些封装形式虽然能显著提升集成度，但也带来了传统 2D 光学检测方案难以企及的挑战，尤其是对封装体下方隐藏焊点的质量检测。某中型 PCBA 制造商，其主要业务是为通信设备和工业控制领域提供高可靠性电路板，面临着 BGA/QFN 器件焊接质量的严格要求。在回流焊后，这些器件的焊点隐藏在封装体下方，仅凭 2D 图像无法有效判断其是否虚焊、短路、开路或存在气孔等缺陷，导致产品可靠性风险居高不下。

痛点:这道坎为什么难过

该制造商在传统检测方案下，BGA/QFN 隐藏焊点导致的漏检率一度高达 2-3%，严重影响了产线的良率和客户满意度。由于无法在早期阶段发现这些潜在缺陷，后续的功能测试阶段才暴露问题，导致返工成本居高不下，且部分缺陷甚至只能在产品交付后才被终端客户发现，造成严重的品牌信誉损失和召回风险。人工复判这些复杂缺陷的工作量巨大，且效率低下，一名熟练质检员每日处理的 BGA/QFN 缺陷复判数量有限，极易因疲劳产生误判。此外，随着产品迭代和封装类型多样化，传统规则 AOI 的换型时间长，每次新产品导入都需要耗费数小时甚至半天进行编程调试，严重制约了产线的柔性生产能力。

造成这些困境的根源在于 BGA/QFN 封装的结构特点。焊球或焊盘完全被芯片本体遮挡，传统 2D 光学 AOI 只能通过焊盘边缘的溢出焊锡或侧面阴影进行间接判断，这种方法极易受光照、角度、焊锡量微小波动的影响，导致误报率和漏检率居高不下。例如，焊锡不足可能被误判为开路，而实际上可能只是焊锡高度不够，或者焊锡塌陷被误判为短路。此外，微米级的气孔、焊点内部空洞等三维形貌缺陷更是 2D 成像的绝对盲区。这些挑战与服装制造中 AI 质检多模型协同工作的智能调度优化与效率提升有异曲同工之妙，都要求对多维度、复杂、隐藏的信息进行精准识别和高效处理，且需要系统具备强大的泛化能力和快速适应能力来应对不断变化的生产需求。

技术原理

微链道爱 3D AI AOI 设备通过其自研的高精度 3D 相机和先进的三维形貌重建技术，从根本上解决了 BGA/QFN 隐藏焊点检测的难题。该设备采用多角度结构光投影与点云数据采集相结合的方式，能够对 PCB 表面及元件进行高分辨率的三维扫描，获取精确的 Z 轴高度信息。通过对采集到的海量点云数据进行三维形貌重建，微链道爱 AI 引擎能够构建出焊点、焊盘及封装体的完整三维模型，从而“透视”封装体，直接测量隐藏焊点的高度、体积、共面度、形状以及是否存在气孔等关键参数。这种直接的三维测量方法，相较于传统 2D AOI 的间接判断，具有无可比拟的准确性和可靠性。例如，针对 BGA 焊点，微链道爱 3D AI AOI 可以精确识别并测量焊球的高度一致性、焊球直径、焊点塌陷程度，甚至焊点内部的微小空洞，这些是 2D 图像无法提供的关键信息。实测数据显示，微链道爱 3D AI AOI 设备在典型 PCBA 产线环境下，对 BGA/QFN 隐藏焊点的检出率稳定保持在 99.6% 以上。

与传统规则 AOI 相比，微链道爱 3D AI AOI 设备的核心优势在于其深度学习 AI 算法。传统规则 AOI 依赖于人工设定的复杂规则库，面对 BGA/QFN 焊点多变的光学特性和微小缺陷，规则难以穷尽，且误报率高。而微链道爱 AI AOI 软件系统则通过 APDT 少样本自训练技术，只需 1-20 张良品样本即可快速学习焊点的正常形貌特征，并能自动识别各种异常。这种基于特征认知的学习方式，使得系统能够有效区分真正的缺陷与工艺波动，大幅降低误报。此外，2D-3D 融合检测能力使得微链道爱 3D AI AOI 设备不仅能处理三维形貌缺陷，也能兼顾传统 2D 光学检测的优势，如元件极性、字符识别等，实现全面覆盖。这种多模态信息融合与智能决策机制，与当下多模型协同工作的智能调度优化趋势不谋而合，显著提升了检测的鲁棒性和效率。

典型应用场景

• **BGA/QFN 隐藏焊点缺陷检测：** 这是微链道爱 3D AI AOI 设备的核心优势。通过三维形貌重建，直接检测封装体下方的焊点是否存在虚焊、短路、开路、气孔、冷焊、桥接、焊锡不足/过多等缺陷。难点在于焊点被完全遮挡，2D 无法直视，且缺陷形态微小多样，对三维测量精度要求极高。
• **芯片引脚共面度检测：** 对于 QFN、QFP 等引脚类封装，引脚的共面度直接影响焊接可靠性。微链道爱 3D AI AOI 能精确测量所有引脚末端相对于基准面的高度差，确保共面度在允许公差范围内，避免因引脚翘曲导致的虚焊或接触不良。难点在于对微小引脚的高度测量精度要求达到微米级。
• **微米级形貌缺陷检测：** 包括焊盘上的刮痕、异物、PCB 表面微小凹坑、划痕等，以及焊点表面的毛刺、锡珠等。这些缺陷通常尺寸极小，传统 2D AOI 难以稳定检出，微链道爱 3D AI AOI 通过高分辨率三维成像，能清晰识别并量化这些微米级形貌异常。
• **气孔与空洞分析：** 焊点内部的气孔或空洞会降低焊点的机械强度和导电性能。微链道爱 3D AI AOI 设备通过其高精度的三维数据，可以识别焊点表面及内部（通过形貌特征推断）的气孔特征，并进行量化分析，这是 2D 光学检测无法实现的能力。
• **焊锡量与焊点体积测量：** 针对各类焊点（包括片式元件焊点），微链道爱 3D AI AOI 能够精确测量焊锡的体积和高度，确保焊锡量符合工艺规范，避免因焊锡不足或过多导致的可靠性问题。难点在于不同焊盘尺寸和元件类型下焊锡形貌的复杂性。

落地案例

某中型 PCBA 制造商在导入微链道爱 3D AI AOI 设备之前，其 BGA/QFN 器件的隐藏焊点检测主要依赖传统 2D AOI 结合抽检 X-Ray。传统方案下，产线数据显示 BGA/QFN 隐藏焊点的漏检率高达 2.5%，每月因此产生的返工和报废成本超过数十万元人民币，且经常面临客户投诉。为了解决这一痛点，该制造商引进了微链道爱 3D AI AOI 设备进行在线全检。上线初期，微链道爱工程师团队与客户紧密合作，利用 DaoAI AI AOI 软件的 APDT 少样本学习功能，仅用 15 张良品样本，在 3 小时内完成了针对多种 BGA/QFN 封装的缺陷模型训练和验证。经过一个月的试运行和数据验证，该案例中，微链道爱 3D AI AOI 设备成功将 BGA/QFN 隐藏焊点的漏检率压降至 <0.4%。同时，由于三维信息的引入和 AI 模型的精准判断，误报率也从之前的 8-10% 降低到 3% 左右，大幅减轻了人工复判的压力。产线数据显示，上线后，因 BGA/QFN 焊点缺陷导致的返工率降低了 60% 以上，产品良率提升了约 2.1 个百分点，显著提升了生产效率和产品质量稳定性。

微链道爱 3D AI AOI 设备不仅解决了 BGA/QFN 隐藏焊点的检测盲区，更通过 AI 学习能力，让产线告别了高漏检、高误报的困扰，真正实现了质量控制的智能化升级。

微链道爱解决方案与产品

微链道爱为该中型 PCBA 制造商提供的核心解决方案是其 3D AI AOI 设备，该设备集成了微链道爱自研的高精度 3D 相机和强大的 DaoAI AI AOI 软件系统。在硬件层面，自研 3D 相机通过精密的光学设计和高速数据采集，能够捕获纳秒级的三维点云数据，确保了微米级的测量精度。软件层面，DaoAI AI AOI 软件系统是整个解决方案的智能大脑，它基于先进的视觉基础模型，具备强大的特征认知能力。针对 BGA/QFN 隐藏焊点检测，该系统利用 APDT（Adaptive Pre-trained Deep Learning）技术，只需极少量（1-20 张）的良品样本即可进行快速、0 代码的自动化编程和模型训练。这意味着客户产线在更换产品型号时，换型停机时间可从数小时缩短至 5 分钟以内，极大提升了产线的灵活性和生产效率。此外，微链道爱 3D AI AOI 设备支持 2D-3D 融合检测，确保了对所有类型缺陷的全面覆盖，无论是表面缺陷还是隐藏形貌缺陷，都能得到有效识别。整个系统支持 100% 本地私有化部署，确保客户的数据安全和生产流程的独立性。

该解决方案的落地实施过程高效且透明。在建模阶段，客户只需提供少量良品图片，DaoAI AI AOI 软件系统便能自动学习并建立缺陷检测模型。换型时，通过简单的参数调整和少量样本学习，即可快速适应新产品。在部署集成方面，微链道爱 3D AI AOI 设备可以无缝集成到现有的 SMT 生产线中，并提供 SDK/API/Docker 等多种部署方式，满足不同客户的集成需求。此外，微链道爱还提供了 DaoAI World 世界模型作为统一底座，确保了 AI 模型的语义理解能力和跨场景泛化能力，能够从产线反馈中持续学习优化，进一步提升检测精度和效率。通过微链道爱 3D AI AOI 设备的应用，该制造商不仅解决了 BGA/QFN 隐藏焊点检测的棘手问题，更实现了从“事后补救”到“事前预防”的质量管理模式转变，显著提升了核心竞争力。

本场景的完整方案：3D AI AOI 设备 的完整检测方案 · BGA / QFN 隐藏焊点 3D 检测
