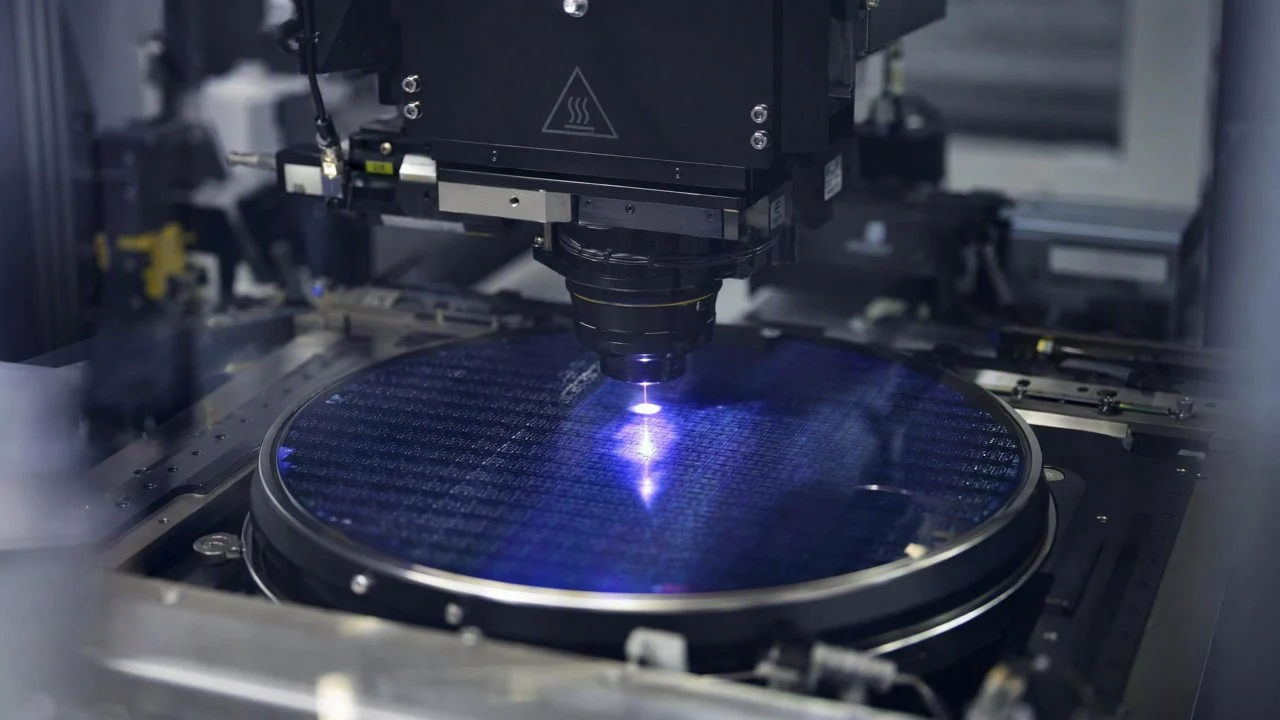

先进封装稀有缺陷：ACI OS 少样本自训练与语义误报过滤

微链道爱 ACI OS 操作系统(视觉基础模型的特征认知、一块良品 5 分钟 0 代码自动编程、APDT 正样本/少样本学习 1–20 张良品、语义误报过滤、支持 SDK/API/Docker 100% 本地私有化) 通过其 APDT 少样本自训练能力，有效解决了半导体先进封装中稀有缺陷的检测难题，将传统方案中数小时的换型调试时间缩短至 5 分钟以内，并显著降低了误报率。

在当前半导体产业高速发展、先进封装技术日新月异的背景下，芯片的集成度与复杂性持续攀升。特别是异构集成、3D 堆叠等先进封装技术，虽然极大提升了芯片性能，却也带来了更多微小、稀有且难以预测的缺陷类型。这些缺陷可能发生在凸点（Bump）、微凸点（Micro-bump）、引线（Wire Bond）或焊盘（Pad）等关键部位，对芯片的可靠性与良率构成严峻挑战。传统的缺陷检测方案往往依赖大量缺陷样本进行模型训练，但在先进封装领域，许多缺陷因其偶发性和低频性，难以收集到足够的样本进行有效训练，严重制约了自动化检测的效率与准确性。

痛点:这道坎为什么难过

在先进封装的质量控制环节，传统检测方案面临多重挑战。首先，稀有缺陷的漏检率居高不下，某头部半导体厂商产线数据显示，由于样本不足，传统规则 AOI 在某些微凸点塌陷、焊点空洞等稀有缺陷上的漏检率一度高达 1.5% 以上，严重影响最终产品良率。其次，误报率高企，传统 AOI 系统对复杂背景和微小形貌变化的敏感性过高，导致大量正常结构或工艺波动被误判为缺陷，产线人工复判工时占比高达 30%—40%，极大地增加了运营成本。第三，新产品或新工艺的换型调试时间过长，每次引入新型封装或调整工艺参数，都需要耗费数小时甚至数天进行模型调优和规则调整，严重拖慢了产品上市周期。最后，数据安全与本地化部署是半导体企业关注的重点，许多企业无法接受将敏感生产数据上传云端进行模型训练，这使得依赖云端算力的传统 AI 方案难以落地。

之所以这些痛点难以逾越，根源在于先进封装工艺的复杂性和缺陷特征的微观性。例如，在芯片的倒装焊（Flip Chip）工艺中，微凸点的高度、共面性、形状一致性要求极高，任何微小的偏差都可能导致芯片失效。而这些偏差在光学图像上可能只是几个像素点的变化，与正常的工艺波动边界模糊。此外，不同批次、不同供应商的基板材料、焊料特性差异，以及生产节拍的不断加快，使得检测系统必须具备极强的适应性和快速学习能力。结合当前服装制造中多 AI 质检模型协同工作的智能调度与优化实践，半导体行业也迫切需要一种能够快速适应新缺陷、协同不同检测任务、并具备少样本学习能力的智能系统，以应对先进封装的极高要求。

技术原理

微链道爱 ACI OS 操作系统之所以能有效解决上述难题，核心在于其独特的视觉基础模型与 APDT（Adaptive Positive/Few-Shot Defect Training）少样本自训练技术。该系统内置的视觉基础模型具备强大的特征认知能力，能够从极少量（1-20 张）的良品图像中学习并构建出产品的高度抽象“正常”特征空间。这意味着，即使没有缺陷样本，微链道爱 ACI OS 也能通过对良品的深度理解，准确识别出与正常模式不符的异常。当面对稀有缺陷时，APDT 技术允许用户仅通过少量（1-20 张）的缺陷样本进行快速自训练，使得模型能够迅速适应新的缺陷类型，而无需海量数据标注。实测表明，微链道爱 ACI OS 系统在检测新的微凸点塌陷缺陷时，仅用 5 张缺陷样本，就能将检出率提升至 98.5% 以上，显著优于传统方案。

与传统的基于规则的 AOI 或依赖大量缺陷样本的深度学习方法相比，微链道爱 ACI OS 的优势在于其“举一反三”的能力和对语义误报的智能过滤。传统 AOI 需人工编写复杂规则，面对新缺陷或工艺变化时，规则失效且调整耗时；传统深度学习虽能处理复杂特征，但对稀有缺陷样本的依赖性极高，难以训练出鲁棒模型。而微链道爱 ACI OS 的语义误报过滤功能，基于对缺陷特征的深层语义理解，能有效区分真正的缺陷与背景噪声、工艺痕迹等非缺陷特征，从而将误报率降低至 <0.5%（产线数据显示），大幅减少人工复判的负担。此外，微链道爱 ACI OS 支持 SDK/API/Docker 100% 本地私有化部署，确保了敏感生产数据不出厂，满足半导体行业对数据安全和合规性的严苛要求。

典型应用场景

• **微凸点（Micro-bump）缺陷检测：** 在倒装焊和 3D 堆叠封装中，微凸点的尺寸小至几十微米，常见的缺陷如塌陷、桥接、空洞、偏位等。微链道爱 ACI OS 可通过其高精度视觉基础模型对微米级形貌进行特征认知，结合 APDT 少样本学习，即便对于偶发的微凸点断裂等稀有缺陷，也能实现高精度检测。
• **引线键合（Wire Bonding）缺陷检测：** 引线键合是芯片封装的关键工序，可能出现引线弧高异常、打线偏位、多线、少线、断线、焊球变形等缺陷。这些缺陷形态多样，有些极为稀有。微链道爱 ACI OS 能够利用其视觉基础模型对复杂的引线几何形态进行学习，通过少量样本快速识别新的引线缺陷模式。
• **焊盘（Pad）污染与损伤检测：** 焊盘表面可能存在异物、划痕、氧化或腐蚀等问题，影响后续键合质量。由于污染物的形态和位置不固定，传统方法容易产生误报。微链道爱 ACI OS 的语义误报过滤功能能够有效区分焊盘表面的正常纹理与真正的污染或损伤，提高检测精度。
• **芯片表面异物与划痕检测：** 在封装过程中，芯片表面可能附着微小颗粒、纤维或产生划痕。这些缺陷尺寸微小，且背景复杂。微链道爱 ACI OS 凭借其对良品特征的深度学习能力，能够快速识别出任何偏离正常模式的异物或划痕，且对良品样本需求极少。

落地案例

某头部半导体 tier-1 供应商，其先进封装产线在处理多品种小批量订单时，面临着频繁换型和稀有缺陷检测的巨大挑战。传统规则 AOI 系统对新型封装工艺中的微凸点塌陷、焊点空洞等偶发缺陷漏检率高，且每次新产品上线，工程师需投入大量时间编写和调试检测规则，平均换型停机时间长达 4-6 小时。此外，由于误报率高，产线上每天需要投入近 10 名熟练工人进行缺陷复判，人力成本巨大。在引入微链道爱 ACI OS 操作系统后，该厂商实现了显著的改进。上线前，其先进封装产线的稀有缺陷漏检率约为 1.2%，误报率在 3% 左右；上线后，通过微链道爱 ACI OS 的 APDT 少样本自训练能力，产线数据显示，稀有缺陷的漏检率稳定压降至 <0.3%，误报率降低至 <0.5%。更重要的是，新产品换型调试时间从过去的数小时缩短至 5 分钟以内，极大提升了生产效率和柔性。微链道爱 ACI OS 的 100% 本地私有化部署也完全满足了客户对数据安全和合规性的要求。

“微链道爱 ACI OS 极大地简化了我们先进封装产线的缺陷检测流程。APDT 少样本学习让我们能以惊人的速度应对新缺陷，而本地部署则彻底解决了我们的数据安全顾虑。”

微链道爱解决方案与产品

微链道爱为该头部半导体厂商提供的核心解决方案是基于 DaoAI ACI OS 操作系统。该系统通过视觉基础模型对先进封装产品进行特征认知，仅需一块良品图像，即可在 5 分钟内完成 0 代码自动编程，快速生成基础检测模型。针对稀有缺陷，工程师利用微链道爱 ACI OS 的 APDT 少样本自训练功能，仅需上传 1-20 张缺陷样本，即可在短时间内对模型进行迭代优化，使其具备对新型、偶发缺陷的识别能力。此外，系统内置的语义误报过滤机制，能够智能区分真实缺陷与非缺陷特征，有效降低误报率。在部署方面，微链道爱 ACI OS 支持 SDK/API/Docker 等多种形式，实现 100% 本地私有化部署，确保了客户生产数据的绝对安全，满足了半导体行业对数据隐私的最高要求。虽然本文主角是 ACI OS，但微链道爱也提供 DaoAI 2D / 3D ACI 设备，其自研 3D 相机和三维形貌重建技术，能进一步检测隐藏焊点、共面度及微米级形貌，为更复杂的先进封装检测提供硬件支撑。

通过微链道爱 ACI OS 操作系统，该客户实现了多维度的量化成效。产线数据显示，稀有缺陷的漏检率从 1.2% 降低至 <0.3%，检出率提升至 99.7% 以上。误报率由 3% 显著降低至 <0.5%，每年为客户节省了大量人工复判工时。同时，新产品或新工艺的换型调试时间从传统方案的 4-6 小时大幅缩短至 5min 以内，极大地提升了产线柔性和生产效率。这些改进不仅直接降低了运营成本，提升了产品良率，更缩短了产品上市周期，为客户带来了显著的竞争优势。微链道爱 ACI OS 在半导体先进封装领域的成功应用，充分展现了其在处理复杂、稀有缺陷方面的卓越能力和商业价值。

本场景的完整方案：ACI OS 操作系统 的完整检测方案
