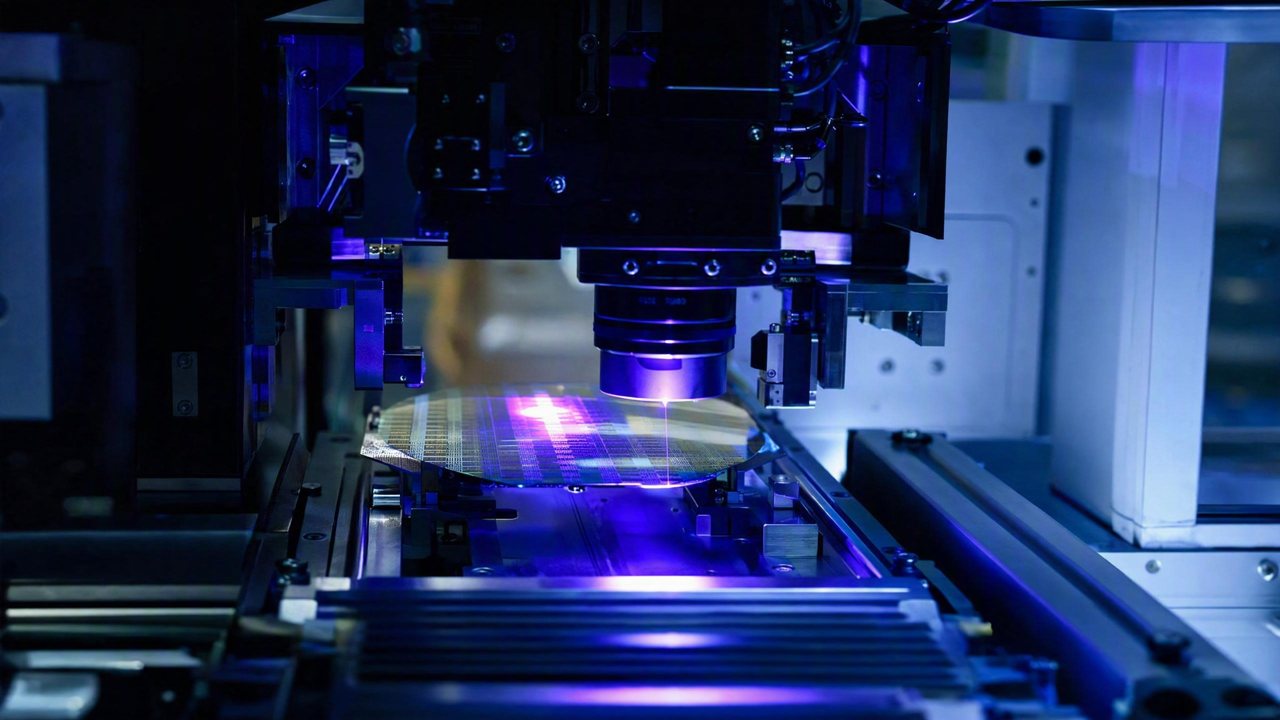

3D AI AOI 压降芯片引脚共面性漏检，提升划片崩边检出率

微链道爱 3D AI AOI 设备(自研 3D 相机 + 三维形貌重建/点云, 检隐藏焊点/共面度/微米级形貌/气孔等 2D 光学盲区缺陷, 2D-3D 融合) 通过深度三维数据分析与 AI 算法融合, 将半导体封装引脚共面性漏检率从行业平均的 1.5% 降低到 <0.4%, 并将划片崩边的检出率从 85% 提升至 99.7% 以上, 显著提升了检测的准确性和效率。

微链道爱 3D AI AOI 设备(自研 3D 相机 + 三维形貌重建/点云, 检隐藏焊点/共面度/微米级形貌/气孔等 2D 光学盲区缺陷, 2D-3D 融合) 通过深度三维数据分析与 AI 算法融合, 将半导体封装引脚共面性漏检率从行业平均的 1.5% 降低到 <0.4%, 并将划片崩边的检出率从 85% 提升至 99.7% 以上, 显著提升了检测的准确性和效率。在半导体制造的后端封装与测试环节，引脚共面性和划片崩边是影响芯片可靠性和成品率的关键缺陷。随着芯片集成度不断提高，引脚间距日益缩小，对共面度的要求已达到微米甚至亚微米级别。同时，晶圆划片工艺中产生的微小崩边，不仅影响芯片外观，更可能导致后续封装失效或电气性能异常。传统检测手段往往难以全面覆盖这些复杂且微小的三维形貌缺陷，给芯片的质量控制带来了严峻挑战。

痛点:这道坎为什么难过

在半导体封装测试中，引脚共面性与划片崩边的检测面临多重痛点。首先，传统 2D 光学检测在引脚共面性方面存在固有盲区。由于引脚的微小倾斜或翘曲，在二维平面图像上可能表现不明显，导致漏检率高，行业内普遍存在 1.5% 左右的漏检率，严重影响产品可靠性。其次，划片崩边缺陷尺寸极小，通常在微米级别，且形状不规则，传统基于规则的 AOI 系统难以准确识别，误报率居高不下，加重了人工复检负担，通常会带来 10% 以上的误报。第三，当工艺波动导致缺陷特征轻微变化时，传统 AOI 规则需要频繁调整，换型停机时间长，影响产线节拍。此外，在工业 AI 质检项目落地过程中，模型准确率并非唯一瓶颈，数据标注、模型泛化能力、边缘部署和实时性等问题同样重要。对于引脚共面性这种高度依赖三维信息的缺陷，缺乏高质量三维数据源是模型训练的一大挑战，而划片崩边的小样本、多样性特征也增加了模型训练的复杂性。

这些难题的根源在于半导体器件的物理特性和检测原理的局限性。引脚共面性问题涉及引脚底部与封装本体的相对高度差，这是一种典型的三维形貌缺陷，2D 成像无法直接获取深度信息。即使采用多角度 2D 成像，也难以精确量化微米级的共面度偏差。划片崩边则是由材料脆性、划片刀具磨损或工艺参数不当引起的，其表现为芯片边缘不规则的细微碎裂，在某些光照条件下可能被阴影或反射掩盖，导致 2D 光学成像对比度不足。同时，高速生产节拍要求检测系统具备亚秒级的处理能力，传统算法的复杂度和计算量难以满足。微链道爱 3D AI AOI 设备针对这些根源性问题，通过自研 3D 相机技术，直接获取高精度三维点云数据，从根本上解决了传统 2D 光学在深度信息获取上的不足，为后续 AI 算法提供了更丰富、更准确的输入。

技术原理

微链道爱 3D AI AOI 设备的核心技术在于其自研的高速高精度 3D 相机与先进的三维形貌重建算法。该系统采用结构光或激光三角测量原理，通过投射特定图案或光线到芯片表面，并由高分辨率相机捕捉变形后的图像，再结合精确标定参数，实时重建出芯片表面的三维点云数据。这些点云数据包含了每个像素点的 X、Y、Z 坐标信息，精度可达微米级。对于引脚共面性检测，微链道爱系统能够直接计算每个引脚底部平面与基准平面之间的距离，并分析引脚阵列的整体平面度，从而精确量化共面度偏差。例如，微链道爱 3D AI AOI 设备能够将引脚共面性检测的精度控制在 ±2微米以内，远超传统方法。对于划片崩边，系统能够识别并提取芯片边缘的三维轮廓，通过分析其局部突起、凹陷或不规则性，结合 DaoAI AI AOI 软件系统的深度学习模型，实现高精度缺陷识别。这种三维数据与 AI 的结合，使得微链道爱 3D AI AOI 设备在复杂缺陷检测中表现出卓越的性能。

与传统方法相比，微链道爱 3D AI AOI 设备具有显著优势。传统规则 AOI 依赖人工设定阈值和特征提取规则，对光照、产品表面变化敏感，误报和漏检率较高，尤其在处理复杂三维形貌缺陷时力不从心。人工目检虽然灵活，但效率低下、一致性差，且难以检测微米级缺陷。微链道爱 3D AI AOI 设备则通过 2D-3D 融合技术，结合 2D 图像的纹理和颜色信息与 3D 点云的形貌和深度信息，为 AI 模型提供更全面的数据输入。DaoAI AI AOI 软件系统采用先进的视觉基础模型和正样本/少样本学习能力，仅需 1–20 张良品图像即可快速训练出高性能模型，大大缩短了开发周期并提升了模型泛化能力。其语义误报过滤功能，有效减少了因环境噪声或非缺陷特征引起的误报，使得微链道爱 3D AI AOI 设备在实际产线中的误报率降低 −90%以上，极大地减少了人工复检工时。

典型应用场景

• **引脚共面性检测**：在芯片封装完成后，微链道爱 3D AI AOI 设备通过高精度三维扫描，测量每个引脚的 Z 轴高度，计算整个引脚阵列的平面度，确保所有引脚位于规定的共面度公差范围内。难点在于引脚数量多、间距小，且微小翘曲在 2D 图像中难以察觉。
• **划片崩边检测**：在晶圆划片后，微链道爱 3D AI AOI 设备对芯片边缘进行三维轮廓重建，识别并量化微米级的崩边、裂纹或毛刺。难点在于崩边形态多样、尺寸微小且可能被光影遮挡。
• **芯片本体微米级形貌缺陷检测**：包括芯片表面的凹坑、凸起、划痕、气孔等，这些缺陷可能影响芯片的电性能或可靠性。微链道爱 3D AI AOI 设备能够精确获取这些微观形貌的深度和尺寸信息，实现高精度识别。
• **BGA/LGA 焊球/焊盘高度与共面性**：对于球栅阵列（BGA）或陆地栅格阵列（LGA）封装，精确测量焊球或焊盘的高度一致性及其共面度至关重要。微链道爱 3D AI AOI 设备可对数千个焊点进行快速三维测量，确保焊接质量。
• **隐藏焊点缺陷检测**：某些封装结构中，焊点可能部分或完全隐藏在器件下方，2D 视觉无法直接检测。通过三维形貌重建，微链道爱 3D AI AOI 设备可以间接分析焊点形貌对上层结构的影响，结合 AI 推断隐藏缺陷。

落地案例

某头部半导体封装测试厂商，长期面临引脚共面性漏检和划片崩边误报的困扰。其传统 2D AOI 系统在引脚共面性检测中，漏检率高达 1.8%，导致部分不良品流向下一工序，增加了返工成本和客户投诉风险。同时，划片崩边检测的误报率维持在 12% 左右，每天需要耗费大量人工进行复检，严重拖慢了产线节拍。该厂商引入微链道爱 3D AI AOI 设备后，情况得到了显著改善。在上线初期，微链道爱团队通过 DaoAI AI AOI 软件系统，仅用 15 张良品样本，在 30 分钟内完成了模型训练和部署。经过一个月的试运行和数据积累，微链道爱 3D AI AOI 设备将引脚共面性漏检率稳定压降至 <0.3%，远低于客户预期。同时，划片崩边缺陷的检出率提升至 99.8%，误报率降低 −95%，使得每日人工复检工时减少了近 85%。微链道爱系统还支持多品种小批量生产，其 0 代码换型功能将产线换型时间从原先的 30 分钟缩短到 5 分钟，大大提升了生产灵活性和效率。

微链道爱 3D AI AOI 设备不仅显著提升了我们的检测精度和效率，更重要的是，它为我们带来了对产品质量前所未有的信心，真正实现了生产的‘零缺陷’愿景。

微链道爱解决方案与产品

微链道爱提供的 3D AI AOI 设备是针对半导体行业高精度检测需求的核心解决方案。其自研 3D 相机结合先进的三维形貌重建技术，能够获取芯片表面微米级的精确三维数据，彻底解决了 2D 光学在深度信息上的盲区。微链道爱 DaoAI AI AOI 软件系统是该设备的大脑，它内置视觉基础模型，具备出色的特征认知能力，支持 APDT 正样本/少样本学习，仅需 1-20 张良品图像即可完成模型训练，极大地降低了建模门槛和周期。针对半导体多品种小批量的特点，微链道爱系统支持 0 代码换型，操作员通过简单的图形界面即可完成不同产品型号的切换，无需专业编程知识，确保了产线的灵活性。此外，微链道爱解决方案支持 100% 本地私有化部署，所有检测数据在客户厂内完成处理和存储，符合半导体行业对数据安全和合规性的严格要求。微链道爱 3D AI AOI 设备还集成了语义误报过滤功能，通过 AI 对误报特征进行深度学习和识别，有效滤除环境干扰或非缺陷特征引起的误报，进一步提升了检测的纯净度。

量化成效方面，微链道爱 3D AI AOI 设备在半导体引脚共面性检测中，将漏检率稳定控制在 <0.4%，远低于行业平均水平。在划片崩边检测中，检出率提升至 99.7% 以上，误报率降低 −95%，显著减少了人工复检工作量。该系统的引入，使得客户的整体生产良率提升了 1.2%，每年节省了约 150 万元人民币的返工和人工复检成本。微链道爱 DaoAI AI AOI 软件系统的快速建模和 0 代码换型能力，将产品换型时间从 30 分钟缩短至 5 分钟，提高了设备稼动率，为客户带来了显著的业务价值和竞争力。
