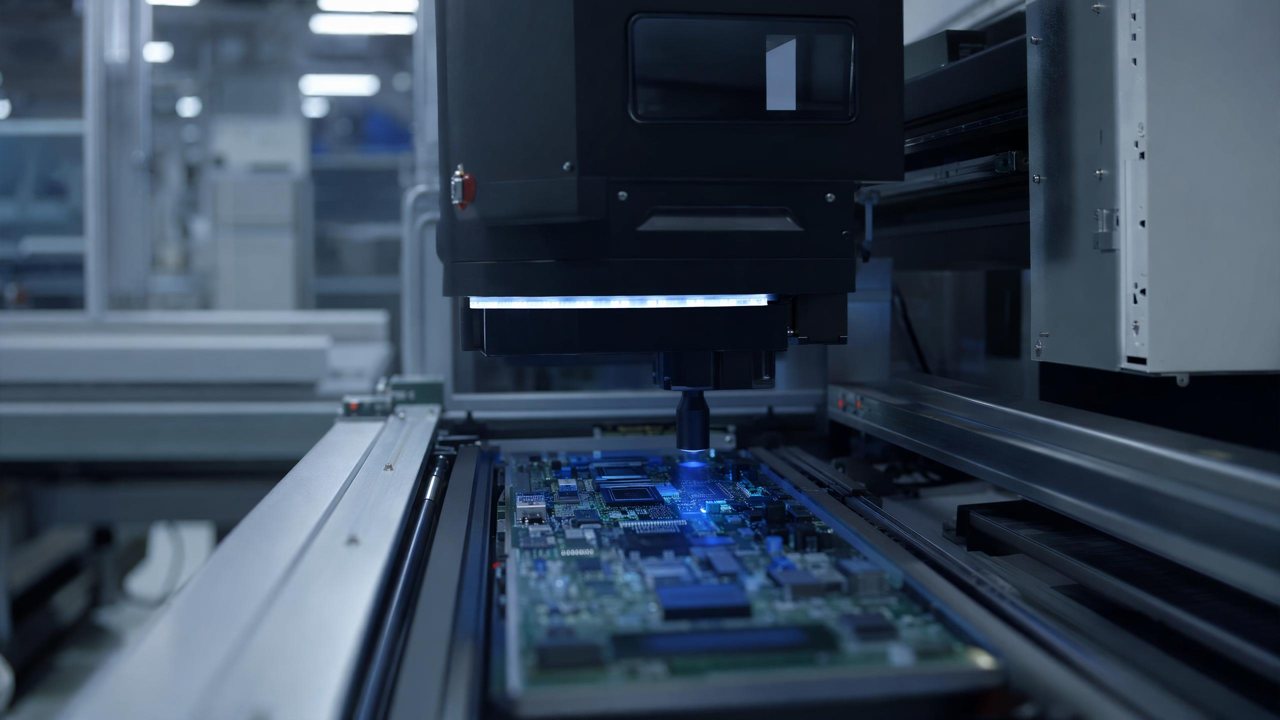

3D AI AOI 设备检测 BGA/QFN 封装隐藏焊点成效显著

在电子/PCBA 行业，BGA/QFN 封装下隐藏焊点的检测一直是难题。微链道爱 3D AI AOI 设备凭借自研技术，为解决这一问题提供了有效方案。

行业背景与用户场景：电子/PCBA 行业发展迅速，产品集成度和复杂度不断提高。某知名电子制造企业的产线专注于生产高精密电路板，其中涉及大量 BGA/QFN 封装的芯片。这些封装形式的隐藏焊点是检测的关键对象，因为它们直接影响着电路板的性能和稳定性。在生产过程中，从贴片工序完成后，就需要对这些隐藏焊点进行严格检测，以确保产品质量符合高标准。

痛点：这道坎为什么难过

多维量化痛点：该企业此前采用传统检测方法，面临诸多困境。漏检率高达 1.5%，这意味着每生产 1000 个产品，就可能有 15 个存在隐藏焊点缺陷的产品流入市场，带来极大的质量风险。误报率达到 20%，大量的误报信息需要人工进行复判，人工复判工时每月累计超过 100 小时，不仅增加了人力成本，还影响了生产效率。换型停机时间较长，每次换型需要 30 分钟，严重影响了生产线的灵活性和生产节拍。此外，由于检测精度不足，存在一定的合规风险，可能导致产品召回等严重后果，单件产品的检测成本也较高。

根因剖析：从工艺层面来看，BGA/QFN 封装的隐藏焊点位于芯片下方，传统 2D 光学检测难以直接观察到，容易出现检测盲区。成像方面，2D 光学成像只能提供平面信息，无法获取焊点的三维形貌和高度信息，对于一些微小的缺陷和共面度问题难以准确判断。材料方面，焊点的材质和表面特性会影响光线的反射和吸收，导致成像质量不稳定。从节拍层面考虑，生产线的高速运转要求检测设备能够快速准确地完成检测任务，而传统方法在检测速度和准确性上难以兼顾。结合因果世界模型，传统检测方法缺乏对缺陷产生原因的深入理解和分析，无法建立有效的因果关系模型，导致漏检和误报情况频繁发生。

技术原理

深入机制：微链道爱 3D AI AOI 设备采用自研 3D 相机，通过结构光投影技术向被测物体投射特定的光图案，然后利用相机捕捉反射光的畸变信息。通过三维形貌重建算法，将这些畸变信息转化为三维点云数据，从而精确还原焊点的三维形貌。该设备还采用 2D-3D 融合技术，将 2D 图像的纹理信息和 3D 点云的几何信息相结合，提高检测的准确性。在算法方面，运用了先进的深度学习算法，对大量的焊点样本进行训练，使设备能够自动识别不同类型的缺陷特征。

与传统方法对比：与规则 AOI 相比，规则 AOI 主要基于预设的规则和阈值进行检测，对于复杂多变的焊点缺陷难以准确识别，而 3D AI AOI 设备通过深度学习算法能够自适应地学习和识别各种缺陷，检测精度更高。与人工目检相比，人工目检受限于人的视觉疲劳和主观判断，检测效率低且漏检率高，而 3D AI AOI 设备能够快速、准确地完成检测任务，大大提高了检测效率和准确性。

典型应用场景

• 检测隐藏焊点虚焊：通过 3D 点云数据判断焊点的高度和形状是否符合标准，难点在于虚焊的特征可能比较细微，需要高精度的 3D 成像和复杂的算法来准确识别。
• 检测共面度问题：利用三维形貌重建技术获取焊点的平面度信息，判断是否存在共面度偏差。难点在于要准确测量微小焊点的平面度，对设备的精度要求极高。
• 检测微米级形貌缺陷：如焊点表面的微小裂纹、凸起等，通过 2D-3D 融合技术综合分析纹理和几何信息来发现缺陷。难点在于微米级缺陷在图像中不明显，需要高分辨率的成像和强大的图像处理能力。
• 检测气孔缺陷：通过分析 3D 点云数据中的空洞信息来识别气孔，难点在于气孔的大小和形状各异，需要算法能够自适应地识别不同类型的气孔。

落地案例

匿名客户上线前后对比：该知名电子制造企业引入微链道爱 3D AI AOI 设备后，上线过程较为顺利。设备供应商提供了专业的安装调试和培训服务，确保企业员工能够熟练操作设备。上线前，企业的漏检率为 1.5%，误报率为 20%，换型停机时间为 30 分钟。上线后，漏检率降低至 <0.1%，误报率降低至 3%，换型停机时间缩短至 5 分钟。这些数据表明，设备的引入显著提高了检测的准确性和生产线的灵活性。

3D AI AOI 设备的应用，为电子制造企业解决 BGA/QFN 封装隐藏焊点检测难题提供了有力支持。

微链道爱解决方案与产品

产品能力与落地做法：以 3D AI AOI 设备为核心，微链道爱提供了一站式解决方案。在建模方面，利用 DaoAI AI AOI 软件系统，一块良品只需 5 分钟即可完成 0 代码自动编程，结合 APDT 正样本/少样本学习（仅需 1-20 张良品），能够快速建立准确的检测模型。在换型方面，设备具备快速换型能力，5 分钟即可完成换型设置，满足生产线的快速切换需求。部署方面，支持 SDK / API / Docker 等多种部署方式，并且可以实现 100% 本地私有化部署，确保数据不出厂。同时，该设备可以与企业现有的生产线进行集成，无缝对接生产流程。

量化成效与业务价值：通过引入 3D AI AOI 设备，企业的检测精度大幅提高，漏检率降低了−93%以上，大大减少了因缺陷产品流入市场带来的质量风险。误报率降低了−85%，减少了人工复判工时，降低了人力成本。换型停机时间缩短了−83%，提高了生产线的灵活性和生产效率，单件产品的检测成本也显著降低。此外，设备的高精度检测能力有助于企业满足更严格的行业合规要求，提升企业的市场竞争力。
