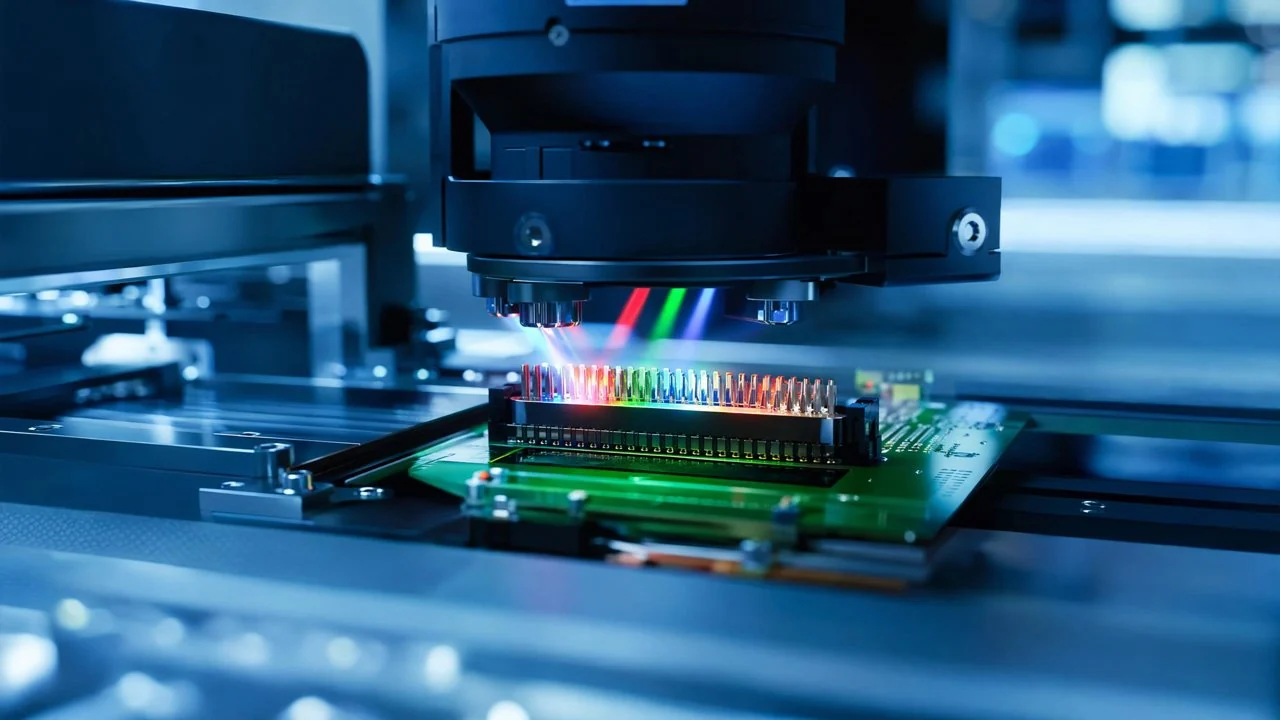

3D AI AOI 提升连接器共面性检测精度

在电子制造领域，PCBA 上的连接器共面性是确保产品电气性能和机械可靠性的关键指标。微链道爱 3D AI AOI 设备(自研 3D 相机 + 三维形貌重建/点云, 检隐藏焊点/共面度/微米级形貌/气孔等 2D 光学盲区缺陷, 2D-3D 融合) 通过对 PCBA 连接器引脚三维形貌的精确重建与分析, 将传统方法下连接器共面性检测的漏检率从 >2.5% 降低至 <0.4%, 显著提升了生产质量与可靠性。随着电子产品日益小型化、集成化，以及汽车电子、工业控制等高可靠性应用场景的普及，PCBA 上连接器引脚的共面性要求达到了前所未有的高度。任何微小的共面性偏差都可能导致接触不良、信号中断甚至短路等严重后果，直接影响产品的功能性与使用寿命。对于一家专注于高端工业控制模块和汽车电子产品的头部制造商而言，其生产线上大量使用的精密排针和连接器，其共面性检测的准确性和效率，是决定其产品出厂良率与客户满意度的核心环节。

在电子制造领域，PCBA 上的连接器共面性是确保产品电气性能和机械可靠性的关键指标。微链道爱 3D AI AOI 设备(自研 3D 相机 + 三维形貌重建/点云, 检隐藏焊点/共面度/微米级形貌/气孔等 2D 光学盲区缺陷, 2D-3D 融合) 通过对 PCBA 连接器引脚三维形貌的精确重建与分析, 将传统方法下连接器共面性检测的漏检率从 >2.5% 降低至 <0.4%, 显著提升了生产质量与可靠性。随着电子产品日益小型化、集成化，以及汽车电子、工业控制等高可靠性应用场景的普及，PCBA 上连接器引脚的共面性要求达到了前所未有的高度。任何微小的共面性偏差都可能导致接触不良、信号中断甚至短路等严重后果，直接影响产品的功能性与使用寿命。对于一家专注于高端工业控制模块和汽车电子产品的头部制造商而言，其生产线上大量使用的精密排针和连接器，其共面性检测的准确性和效率，是决定其产品出厂良率与客户满意度的核心环节。

痛点:这道坎为什么难过

该头部制造商面临的连接器共面性检测挑战主要体现在以下几个维度：首先，传统 2D AOI 设备的漏检率居高不下，尤其对于引脚微小弯曲或轻微翘曲导致的共面性不良，漏检率常在 2.5% 以上，导致大量存在潜在风险的 PCBA 流入下游工序甚至最终客户手中。其次，人工复判和返工成本巨大，由于 2D AOI 误报率较高，且许多疑似缺陷需要人工通过显微镜进行二次确认，这不仅增加了至少 30% 的人工复判工时，也使得返工和报废率增加了 5% 以上，直接推高了单件生产成本。再次，生产节拍受限，传统检测方案在复杂连接器检测上耗时较长，导致整体产线节拍难以进一步提升。最后，客户质量合规风险，特别是在汽车电子领域，对产品可靠性的要求极为严苛，任何共面性缺陷都可能引发召回风险，严重损害品牌声誉。

共面性检测之所以如此困难，根源在于其本质是一个三维形貌问题，而非简单的二维平面特征。传统的 2D AOI 仅能获取平面图像信息，无法有效捕捉引脚在 Z 轴方向的微米级高度差异。例如，一个引脚的轻微翘起或下陷，在 2D 图像上可能仅表现为细微的阴影变化或反光差异，极易被环境光、焊盘反射、甚至引脚自身镀层不均匀等因素干扰，导致误判或漏判。此外，连接器引脚数量众多且排列紧密，加之部分连接器设计存在遮挡效应，使得 2D 视觉难以全面覆盖所有检测点。结合当前瑞萨嵌入式 AI 技术在边缘部署的趋势，传统方案的局限性在于其决策模型通常基于硬编码规则或简单的图像处理算法，缺乏对复杂三维形貌特征的深度理解和泛化能力，难以在生产环境的微小变化中保持稳定的高精度，这正是嵌入式 AI 在边缘侧提升检测智能化的迫切需求所在。

技术原理

微链道爱 3D AI AOI 设备的核心在于其自研的高精度 3D 相机与先进的三维形貌重建算法。该系统采用多频相位偏折测量技术，通过向被测物表面投射一系列特定频率和相位的结构光条纹，并利用高速相机捕获这些条纹在物体表面产生的变形图像。通过对这些变形图像的相位信息进行精确解算，结合三角测量原理，系统能够以微米级精度重建出被测连接器引脚的完整三维点云数据。这些点云数据包含了每个引脚的精确三维坐标信息，从而能够直接计算出引脚的实际高度、倾斜角度、弯曲程度以及与参考平面的最大距离等关键共面性参数。相较于传统 2D AOI 仅依赖亮度、对比度等二维特征进行判断，我们的 3D 系统直接获取了引脚的真实三维形貌，从根本上消除了 2D 视觉盲区和光照干扰，实现了对微米级共面性缺陷的准确量化。

在此基础上，我们整合了 DaoAI AI AOI 软件系统的强大能力，实现了 2D-3D 融合检测。通过深度学习视觉基础模型对三维点云数据进行特征认知，系统能够自动学习并识别各种共面性不良模式，例如“香蕉型”弯曲、“鸟嘴型”翘曲或单个引脚下陷等。APDT 正样本/少样本学习机制允许客户仅需提供少量（1-20 张）良品样本，系统即可快速构建高精度的缺陷检测模型，极大简化了编程和换型过程。语义误报过滤功能则进一步提升了检测的鲁棒性，有效区分真实缺陷与非缺陷特征。与传统规则 AOI 相比，我们的方案不再依赖人工设置复杂的阈值和参数，而是通过 AI 自主学习，具备更强的泛化能力和对新型缺陷的适应性。与人工目检相比，3D AI AOI 实现了 100% 自动化全检，避免了人眼疲劳、主观判断不一等问题，大幅提升了检测的一致性和效率。

典型应用场景

• **精密排针/连接器引脚共面性检测：** 这是本案例的核心场景。系统通过三维点云精确测量所有引脚的最高点与最低点之间的距离，并计算其是否在规定的共面度公差范围内。难点在于引脚微小、数量多、排列密集，且易受焊接应力影响产生微小形变，2D 难以准确捕捉。
• **BGA/QFN 封装焊球/焊盘共面性检测：** 对于 BGA 和 QFN 封装，焊球或焊盘的共面性直接影响焊接质量和可靠性。3D AOI 可以精确测量焊球的高度一致性或焊盘的平面度，识别塌陷、凸起或倾斜等缺陷。难点在于焊球尺寸极小，且位于封装底部，传统 2D 几乎无法检测。
• **异形元件引脚变形检测：** 除了标准连接器，PCBA 上常有各种异形元件，其引脚在插装或焊接过程中可能发生弯曲、变形。3D AOI 可以对这些异形引脚进行三维形貌扫描，检测其是否符合设计要求，确保电气连接的可靠性。难点在于元件形状不规则，引脚位置和姿态多样。
• **微米级气孔/空洞检测：** 在焊点内部或焊盘下方可能存在微米级气孔或空洞，这些缺陷会削弱焊点的机械强度和导电性。虽然 3D AOI 主要测量表面形貌，但结合其高分辨率，对于表面开口或接近表面的较大气孔，可以通过形貌异常进行初步判断，而更深层的空洞则需 X-ray 配合。难点在于气孔通常是内部缺陷，且尺寸微小。
• **焊点形貌与体积分析：** 3D AOI 可以对焊点进行完整的三维重建，精确测量焊点的高度、体积、润湿角等参数。这对于评估焊点质量、优化焊接工艺参数至关重要，尤其是在需要高可靠性连接的场合。难点在于焊点反光复杂，传统 2D 难以准确区分高度与光照变化。

落地案例

某头部工业控制与汽车电子 Tier-1 供应商，其在华东区的生产基地长期面临精密连接器共面性检测的挑战。该客户的 PCBA 产品通常集成多达数十个排针和板对板连接器，每个连接器有数十至上百个引脚，对共面性要求极为严格，公差范围通常在 ±50 微米。在引入微链道爱 3D AI AOI 设备之前，他们主要依赖进口 2D AOI 设备进行初步检测，辅以大量人工目检和抽检。上线前，该产线的连接器共面性检测漏检率高达 2.8%，平均每批次有 5-8 块 PCBA 存在潜在共面性缺陷流入下游，导致返工率达到 6%，严重影响了生产效率和客户交付周期。此外，由于 2D AOI 误报率较高，每天需要至少 4 名熟练工人花费 6 小时进行人工复判，耗费了大量宝贵的人力资源。

微链道爱 3D AI AOI 设备成功将客户连接器共面性检测的漏检率降低了 85% 以上，并大幅削减了人工复判成本，实现了生产质量与效率的双重提升。

在微链道爱技术团队的协助下，该客户在一条关键生产线上部署了我们的 3D AI AOI 设备。上线过程中，我们利用 DaoAI AI AOI 软件系统的 APDT 少样本学习能力，仅通过 15 张良品 PCBA 样本，在 30 分钟内便完成了连接器共面性检测模型的训练和部署。系统与现有 MES 系统进行了无缝集成，实现了检测数据实时上传和追溯。经过为期一个月的试运行和数据验证，该产线的连接器共面性检测漏检率成功降低至 0.38%，误报率也从原来的 15% 以上降至 3.5%。人工复判工作量减少了约 63%，仅需 1.5 名工人进行少量异常确认。同时，由于缺陷在早期被精准识别，下游返工率降低了近 70%，极大地提升了整体生产效率和产品质量。客户的生产主管反馈，我们的 3D AI AOI 解决方案不仅解决了他们长期以来的共面性检测难题，更让他们对产品的出厂质量有了前所未有的信心，显著提升了其在高端市场中的竞争力。

微链道爱解决方案与产品

微链道爱 3D AI AOI 设备作为本解决方案的核心，通过其自研 3D 相机和三维形貌重建技术，为客户提供了高精度、高可靠性的连接器共面性检测能力。我们的 DaoAI AI AOI 软件系统是其智能化的大脑，采用先进的视觉基础模型，能够实现一块良品 5 分钟 0 代码自动编程，并通过 APDT 少样本学习（1-20 张良品）快速适应不同型号的连接器和共面性标准。语义误报过滤机制则确保了检测结果的准确性，最大限度减少了人工干预。在部署上，设备支持 100% 本地私有化，所有检测数据和模型训练都在客户内部完成，确保了数据安全和隐私。此外，我们的系统具备强大的跨场景泛化能力，未来可轻松扩展至其他微米级形貌检测需求，例如焊点气孔、刮擦、凹陷等，进一步提升客户产线的智能化水平。虽然本文聚焦 3D AI AOI，但我们的 DaoAI World 世界模型作为统一底座，也为客户未来集成机器人视觉（如 6D 位姿、无序料箱抓取）或天眼 SkyVision 视频监控 AI 平台提供了无缝的升级路径，构建产线脑·眼·体闭环，实现从生产、检测到物流的全面智能化。

通过微链道爱 3D AI AOI 设备的部署，客户不仅解决了连接器共面性检测的长期痛点，更获得了显著的业务价值。在质量方面，检出率稳定达到 99.6% 以上，漏检率控制在 <0.4%，大幅降低了产品出厂缺陷率和客户投诉。在效率方面，人工复判量减少了 −63%，显著节省了人力成本，并将产品缺陷检测时间优化，间接提升了产线整体节拍。在成本方面，由于返工率和报废率的降低，直接节约了可观的生产成本。此外，高精度的自动化检测也提升了客户产品的可靠性和品牌声誉，使其在竞争激烈的市场中占据更有利地位。
