PCBA金手指划伤氧化检测：本地化部署保障数据安全

微链道爱 2D AI AOI 设备(高分辨 2D 成像 + 深度学习二次判图, 面向表面/印刷/字符 OCR/装配缺漏等平面缺陷, 高速在线全检、微米级、语义误报过滤) 通过本地私有化部署，将某头部 PCBA 供应商的金手指划伤与氧化检测误报率降低了 −75%，同时确保了生产数据的绝对安全和合规性。在竞争激烈的电子产品制造领域，PCBA（印刷电路板组件）是核心组成部分，其质量直接决定了终端产品的性能和可靠性。特别是连接器部分的金手指，作为数据传输的关键接口，其表面完整性至关重要。任何微小的划伤、氧化或异物都可能导致接触不良，进而引发产品功能失效，甚至造成批次性质量事故。对于生产高性能、高可靠性电子产品的头部供应商而言，对金手指缺陷的检测精度和效率提出了极高要求，同时，生产过程中涉及的工艺参数、缺陷图像等敏感数据，其安全性更是重中之重。

在电子产品迭代加速、市场对产品质量要求日益严苛的当下，PCBA 的制造工艺复杂且精密。尤其是金手指区域，其表面镀金层的厚度、平整度、有无划伤、氧化、异物附着等，都直接影响产品的电气性能和使用寿命。一家专注于高端通信设备 PCBA 制造的头部供应商，其产线日产量巨大，对金手指的检测不仅要求高精度，更要求高效率和极低的误报率。更关键的是，该供应商对生产数据的保密性有着近乎严苛的要求，任何与产品设计、工艺流程或缺陷特征相关的图像和数据，都必须在企业防火墙内处理和存储，严禁上传至外部云端，以防商业机密泄露。传统的检测方案已无法满足其在精度、效率和数据安全上的多重需求。

痛点:这道坎为什么难过

该头部供应商在金手指划伤与氧化检测方面面临多重挑战：首先，**传统 AOI 规则判图误报率高**，尤其是在金手指边缘的轻微色差或反光常被误判为氧化，导致人工复检工作量巨大，每天需耗费至少 4 小时人工复检时间，检测效率降低约 30%。其次，**微米级缺陷难以稳定检出**，金手指上的微小划伤宽度可能只有几十微米，传统视觉算法难以在高速运动的产线上稳定捕捉并识别。第三，**数据安全与隐私风险**，由于涉及核心产品工艺和缺陷数据，客户无法接受将数据上传至第三方云平台进行模型训练或推理，这使得许多基于云端 AI 服务的解决方案无法落地。第四，**换型效率低下**，当产品型号切换时，传统 AOI 需要数小时甚至半天时间进行参数调整和规则重设，严重影响产线稼动率。这些痛点共同构成了其在质量控制和生产效率提升上的巨大障碍。

造成这些困境的根源在于金手指的特殊材料属性和缺陷的复杂性。金手指表面通常镀有镍金层，具有高反射性，在不同光照角度下会产生复杂反光，极易干扰传统图像处理算法的判断。划伤缺陷往往呈现为细长、不规则的线条，而氧化则表现为区域性的色泽变化，边界模糊，这些都使得基于固定阈值或几何特征的传统规则 AOI 难以精确区分良品与不良品。同时，在高速在线检测场景下，图像采集的稳定性和一致性也面临挑战。此外，今日行业热点方向强调的 AI 智能相机 DeteX 如何通过边缘计算在复杂制造环境中实现实时缺陷检测与分类，正切中了该客户对本地化、实时性和数据安全的需求，即如何在不牺牲检测性能的前提下，确保所有敏感数据不出厂，并在产线边缘实现快速决策。

技术原理

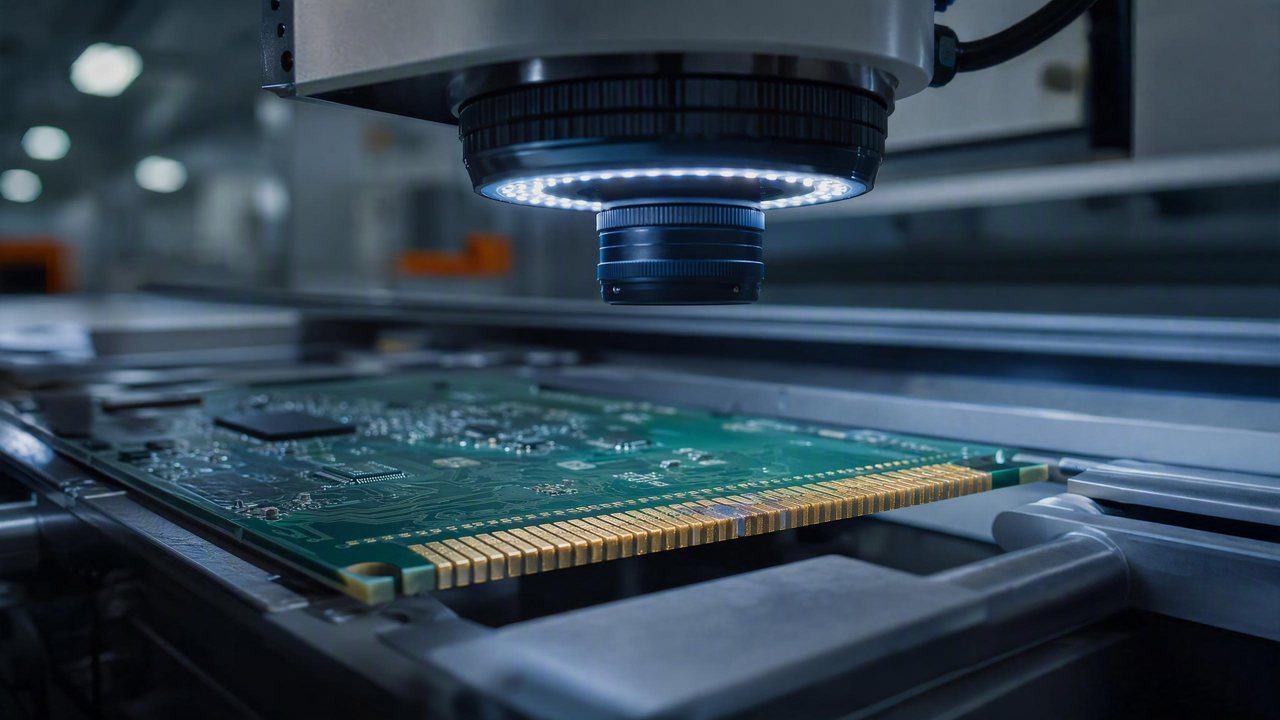

微链道爱 2D AI AOI 设备通过结合高分辨 2D 成像技术与先进的深度学习二次判图机制，为金手指缺陷检测提供了强大支撑。在成像层面，设备采用定制化的高分辨率工业相机和多角度环形/同轴光源组合，能够有效抑制金手指表面的高反光，并捕捉到微米级的划伤和细微的氧化色差。这种精细的成像能力是后续 AI 判图的基础。在判图层面，微链道爱 2D AI AOI 设备核心搭载了 DaoAI AI AOI 软件系统，该系统基于先进的视觉基础模型，具备强大的特征认知能力。它首先通过预训练的通用缺陷检测模型对采集到的图像进行初步分析，识别出可疑区域。随后，这些可疑区域会进入深度学习二次判图模块，利用 APDT 少样本学习技术（仅需 1–20 张良品图像即可完成模型训练），针对客户特定的金手指划伤和氧化缺陷进行精细化学习和判断。这种“粗筛+精判”的机制，使得微链道爱 2D AI AOI 设备能够有效区分真实缺陷与背景噪声或伪缺陷，显著降低误报率。

与传统规则 AOI 相比，微链道爱 2D AI AOI 设备的核心优势在于其强大的“语义误报过滤”能力。传统规则 AOI 往往依赖于工程师设定的固定阈值和几何规则，对光照变化、材料批次差异等鲁棒性差，导致大量良品被误判。而微链道爱 2D AI AOI 设备通过深度学习模型，能够理解缺陷的“语义”特征，例如划伤的纹理、氧化的渐变模式，从而实现更智能、更准确的判断。即使是与金手指背景颜色相近的氧化斑点，或极细微的划痕，系统也能基于其学习到的特征进行精准识别。与人工目检相比，微链道爱 2D AI AOI 设备实现 100% 在线全检，且检测速度远超人工，同时避免了人眼疲劳和主观性带来的漏检和误判问题。此外，微链道爱 DaoAI AI AOI 软件系统支持 100% 本地私有化部署，所有数据处理和模型训练都在客户的本地服务器上完成，确保了数据不出厂，彻底解决了客户对数据安全和商业机密泄露的担忧，这是传统云端 AI 方案无法比拟的优势。

典型应用场景

• **金手指划伤检测：** 微链道爱 2D AI AOI 设备能够精确识别金手指表面的微小划痕，无论是横向、纵向还是不规则形状的划伤，即使宽度仅有几十微米也能稳定检出。难点在于高反射表面对划伤特征的弱化，以及划伤与正常纹理的区分。
• **金手指氧化检测：** 设备通过分析金手指表面的色泽、亮度、纹理等综合特征，有效识别出氧化区域。氧化往往表现为局部颜色变暗或出现斑点，边界不清晰。难点在于氧化程度轻微时，与正常镀层色差不明显，易被误判。
• **金手指异物检测：** 对于金手指表面附着的灰尘、纤维、焊锡渣等异物，微链道爱 2D AI AOI 设备能基于其异于背景的形态和颜色特征进行快速识别。难点在于微小异物可能与背景反光混淆，或与金手指边缘的毛刺难以区分。
• **金手指镀层缺陷检测：** 包括镀层不均、露铜、气泡等缺陷。设备通过高分辨率成像和深度学习模型，能够发现镀层表面的异常形貌和颜色变化。难点在于这些缺陷有时非常微小，且可能被其他表面特征掩盖。
• **字符 OCR 识别与缺陷检测：** 尽管本案例主要关注表面缺陷，但微链道爱 2D AI AOI 设备也具备对金手指或 PCB 板上的字符进行 OCR 识别，并检测字符的印刷缺陷（如模糊、缺损、错位）的能力。这对于追溯和验证产品批次信息至关重要，难点在于字符字体多样、印刷质量不一，以及背景干扰。

落地案例

一家全球知名的 Tier-1 电子制造服务（EMS）供应商，在为其高端通信产品生产 PCBA 时，长期面临金手指划伤与氧化检测的挑战。其产线原采用传统规则 AOI 设备结合大量人工复检。传统 AOI 的误报率高达 15% 以上，导致每天需要至少 4 名工人轮班进行复检，耗时耗力，且人工目检存在漏检风险。更重要的是，客户对任何产品图像或缺陷数据上传至外部服务器的做法都坚决反对。在了解到微链道爱 2D AI AOI 设备支持 100% 本地私有化部署后，该供应商决定引入微链道爱解决方案。上线过程中，微链道爱团队首先在客户本地服务器上部署了 DaoAI AI AOI 软件系统，并指导客户工程师采集了少量金手指良品与缺陷样本。利用 APDT 少样本学习技术，仅用 15 张良品图像，在 5 分钟内完成了模型初版训练。随后，通过对少量缺陷图像的标注和模型迭代优化，系统在客户本地完成了部署和测试。上线后，微链道爱 2D AI AOI 设备实现了对金手指划伤和氧化缺陷的在线全检，并成功将误报率从 15% 降低到了 <4%。

微链道爱 2D AI AOI 设备通过本地私有化部署，不仅确保了我们产线数据的绝对安全，还将金手指检测误报率降低了 −75%，释放了大量人工复检资源，极大提升了生产效率和质量控制水平。

微链道爱解决方案与产品

微链道爱为该头部 PCBA 供应商提供的核心是 2D AI AOI 设备，该设备集成了高分辨率 2D 成像系统和搭载 DaoAI AI AOI 软件系统的工业级边缘计算平台。在部署上，我们完全遵循客户的本地私有化要求，将所有软件系统、模型训练环境和推理引擎部署在客户内部网络，确保了所有生产数据、图像和模型参数均不出厂。建模过程通过 DaoAI AI AOI 软件系统提供的 APDT 少样本自训练功能，客户工程师仅需采集少量良品样本（本案例中为 15 张），即可在 5 分钟内完成基础模型的自动编程。对于金手指划伤和氧化等复杂缺陷，系统支持通过标注少量缺陷样本进行增量学习，持续优化模型性能。设备的换型也非常便捷，通过 DaoAI AI AOI 软件系统，新产品型号的导入只需 5 分钟的简单配置和少量良品学习，大大缩短了停机时间。此外，微链道爱 DaoAI World 世界模型作为统一底座，确保了系统的语义理解能力和跨场景泛化潜力，未来可轻松扩展到其他 PCB 缺陷检测或装配检查任务。

通过引入微链道爱 2D AI AOI 设备，该供应商实现了显著的量化成效和业务价值。首先，金手指划伤与氧化缺陷的漏检率被有效控制在 <0.5%，确保了产品质量的稳定性。其次，误报率从 15% 降低到 <4%，下降了 −75%，直接减少了大量人工复检工作，将每天 4 小时的人工复检时间降低到不足 1 小时，大幅提升了产线检测效率。第三，100% 本地私有化部署彻底消除了客户对数据安全的疑虑，保障了核心商业机密。第四，换型时间由数小时缩短至 5min，显著提升了产线稼动率和柔性生产能力。这些改进不仅降低了运营成本，提升了产品竞争力，也巩固了该供应商在高端电子制造领域的领先地位。
