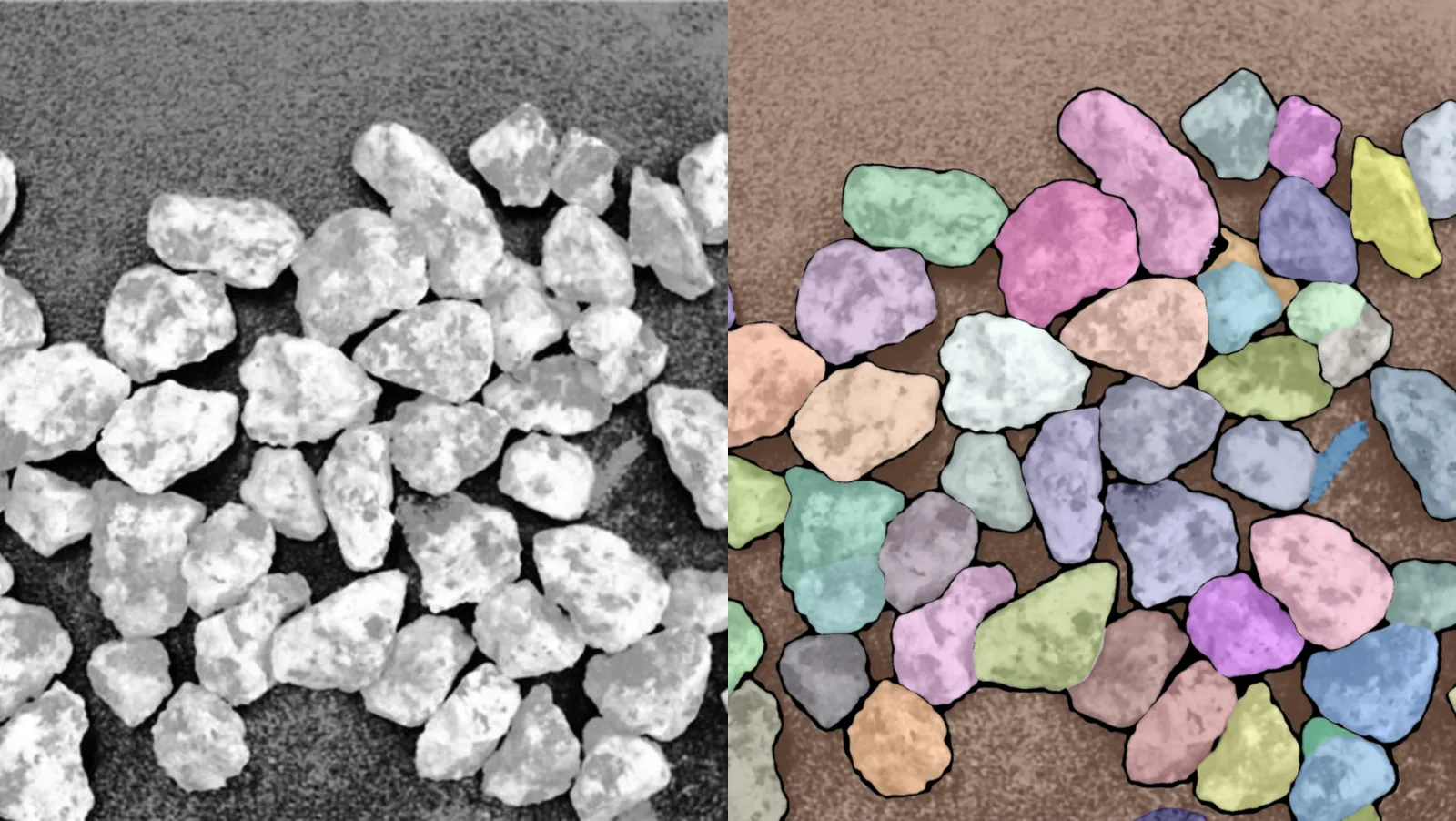

为什么视觉 AI 是砂石检测的首选方案？
传统的砂石颗粒粒径检测依赖人工筛分或机械测量,存在效率低、主观误差大等问题。通过高精度成像 + 智能算法分析,Vision AI 技术可以实现:
传统的砂石颗粒粒径检测依赖人工筛分或机械测量,存在效率低、主观误差大等问题。通过高精度成像 + 智能算法分析,Vision AI 技术可以实现:
- 效率飞跃: 10 毫秒/区域的检测速度。
- 精度提升: 粒径测量误差 ≤0.1mm,达到工业微米级标准。
- 自动化流程: 从成像、分析到报告生成无缝衔接,快速可追溯。
挑战
图像采集的物理限制
- 非共面问题: 在拍摄过程中,标尺与石料上表面往往不在同一平面内。这种情况下,使用标尺作为参考尺寸进行计算时会产生误差。例如,石料的实际尺寸为 6.5mm,计算得到的尺寸为 6.3mm,误差为 0.2mm。
- 表面不平整: 石料表面凹凸不平,会导致拍摄时光照不均,影响图像的清晰度和一致性,后续影响粒径的准确测量。
- 拍摄角度和距离: 拍摄角度和距离的变化会影响图像中石料的大小和形状,导致测量不准确。需要确保拍摄设备在固定位置和角度进行采集,以减少此误差对模型的干扰。
图像处理的挑战
- 纹理和颜色变化: 石料表面可能存在多种纹理和颜色变化,这会对视觉模型的识别和测量造成干扰。例如,某些纹理可能被误认为颗粒的边界,导致粒径测量不准确。
- 颗粒粘连: 在拍摄过程中,石料颗粒可能相互粘连,形成更大的团块。这使得视觉模型难以准确区分单个颗粒,影响粒径测量。
- 光照条件: 光照条件的变化会影响图像的质量和对比度,进而影响视觉模型的性能。需要确保拍摄环境的光照条件稳定且均匀,以提高图像的质量和一致性。
DW 定制解决方案 我们致力于精准解决客户的实际问题;从代码优化到硬件升级,我们提供全方位的解决方案。
算法层面
- 针对非共面问题,我们预设非锐化掩模以减少模糊边缘对尺寸计算的影响,并校准比例动态。
- 针对表面不平整和光照不一致等问题,我们提供可选的直方图均衡化,强制拉伸灰度分布以补偿局部阴影和过曝。此外,双边滤波、用于填充的闭运算以及开运算有助于减少表面不平整造成的噪声影响。
- 针对拍摄角度和距离变化造成的形变,我们固定缩放比例以避免像素比例波动。
- 针对颗粒粘连问题,我们的智能分割模型可以在训练阶段自动切割和分离样本,无需后处理,减少砂石粘连颗粒对后续检测的影响。
硬件层面
- 我们的平台支持兼容市面上大多数 2D 相机,我们自研的 DaoAI 相机可提供硬件级优化:该相机具有 1800 万像素的高动态范围(HDR),多方向 Scheimpflug 主体光照设计可有效解决对焦、遮挡、畸变和反射等问题。大大降低了光照条件对后续检测精度的影响,同时提供详细的点云成像。
分步教程 通过本教程,您将熟悉使用 DaoAI World SDK 完成砂石检测所需的所有步骤。
步骤 1:激活 DaoAI World SDK 许可证 在开始之前,请确保您已购买 DaoAI World SDK 许可证(如果您尚未购买或在激活方面遇到问题,请联系我们的技术人员获取在线支持)。 步骤 2:部署本地 SDK 有关详细的部署方案,请参阅我们的官方 DaoAI World 文档以完成本地 SDK 的部署。
步骤 3:图像预处理(Pre-Processing Stage) 此步骤优化图像质量,突出目标特征,减少噪声干扰,并适应模型输入要求。
步骤 5:定量分析
从模型结果中提取分割掩模,计算物理尺寸并生成报告 模型结果需要进行 Base64 解码转换为二进制数据,然后重构为 NumPy 数组。
通过 RLE 编码 ,二进制掩模被高效压缩,减少了数据传输量。同时,基于预设的比例尺(每像素 1/41 毫米),将像素尺寸转换为实际物理尺寸。
生成 Excel 文件记录每个目标的面积和直径,同时保存图像,包括在原始图像上叠加分割掩模,以可视化检测结果。
应用场景
- 智能矿石分选: 基于粒度+纹理特征的分级(提高铜矿分选精度)
- 大米粒度检测: 实时监测大米粒度是否达标(提高粒度合格率)
- BASF 晶体覆盖率: 晶体覆盖率计算和粒度分析(缩短检测所需时间)。
总结
通过定制算法(预处理增强、模型调优、后处理过滤),我们有效解决了 非共面误差、表面不规则、纹理干扰 等核心问题,确保测量误差控制在 ±0.1mm 以内。然而,算法的鲁棒性高度依赖于输入图像质量
配备更高规格的相机(如 DaoAI),通过硬件级优化, 可以进一步消除普通相机物理限制造成的检测局限性,为工业检测提供像素级精度图像输入,确保算法潜力最大化。
常见问题
1. 为什么视觉 AI 比传统方法更适合砂石检测?
传统方法,如人工筛选和机械测量,往往效率低下且存在显著的主观误差。视觉 AI 通过以下方式提供了变革性的解决方案:
高速分析 :每个区域的检测速度达到 10 毫秒。
增强精度 :颗粒尺寸测量误差降至 ≤0.1mm,达到工业微米级标准。
自动化流程 :从成像到分析和报告生成的无缝集成,实现快速追溯。
这些优势可以提高产品质量,减少浪费,并提高运营效率。
2. 砂石检测中的图像采集面临哪些挑战?
几个物理因素可能影响图像采集: US National Labor Exchange
非共面问题 :标尺与石材表面之间的差异可能导致测量误差。
表面不平整 :不规则的石材表面会导致光照不一致,影响图像清晰度。
拍摄角度和距离变化 :相机位置不一致会导致图像中尺寸和形状表现失真。
解决这些挑战对于准确测量至关重要。 Automate
3. 视觉 AI 如何克服这种情况下的图像处理挑战?
视觉 AI 采用先进的算法来应对图像处理问题:
纹理和颜色变化 :算法可以区分实际颗粒边界和表面纹理。
颗粒粘连 :智能分割模型可以在训练阶段分离粘连的颗粒。
光照条件 :直方图均衡化和双边滤波等技术可以减轻不均匀光照的影响。 DaoAI
这些解决方案提高了检测的可靠性和准确性。
4. DaoAI 为砂石检测提供哪些特定的算法解决方案?
DaoAI 提供定制化的算法解决方案:
非锐化掩蔽 :减少模糊边缘对尺寸计算的影响。
灰度分布调整 :补偿局部阴影和过曝。
固定缩放比例 :防止因拍摄角度或距离变化导致的像素比例波动。
自动分割 :无需后处理即可分离粘连颗粒。
这些算法确保了精确且一致的测量。
5. DaoAI 的硬件支持如何增强砂石检测?
DaoAI 的硬件解决方案与其软件能力相辅相成:
兼容性 :支持市场上大多数 2D 相机。
定制相机 :提供针对特定检测需求优化的自研相机。
稳定成像 :通过固定位置和角度确保一致的图像采集。
这种集成方法促进了高效且精确的检测。
6. 在砂石检测中实施 Vision AI 有哪些更广泛的益处?
采用 Vision AI 可带来:
改进质量控制 :精确的测量确保产品一致性。
运营效率 :更快的检测减少生产过程中的瓶颈。
成本节约 :最小化错误和浪费,降低运营成本。
可扩展性 :系统可适应不同的生产规模和要求。
