随着智能制造的深入发展，工业视觉质检在电子/PCBA 行业的地位愈发凸显。尤其是 BGA/QFN 封装下隐藏焊点的检测，对于保障产品质量和性能起着关键作用。微链道爱 3D AI AOI 设备为这一领域带来了创新解决方案。
场景：在电子/PCBA 行业，智能制造正从单点应用向体系化升级。在这个过程中，工业视觉质检的重要性日益提升。以某头部电子厂商的 PCBA 产线为例，在 BGA/QFN 封装工序后，电路板上的隐藏焊点检测成为了提升产品质量的关键步骤。BGA（球栅阵列封装）和 QFN（四方扁平无引脚封装）是常见的集成电路封装形式，其隐藏焊点的质量直接关系到电子产品的性能和可靠性。一旦这些隐藏焊点出现问题，可能会导致产品故障、缩短使用寿命，甚至影响整个系统的稳定性，给企业带来巨大的损失。
痛点：为什么难
传统的 2D 光学检测方法在检测 BGA/QFN 封装下隐藏焊点时面临诸多困境。从量化数据来看，其漏检率约为 3%，这意味着每 100 个产品中，可能有 3 个带有缺陷的产品会流入市场。这不仅会损害企业的声誉，还可能引发售后维修等一系列问题，增加额外的成本。误报率更是高达 25%，这使得大量的人力被投入到复检工作中，极大地增加了生产成本，同时也延长了生产周期。此外，当产品换型时，编程时间长达 30 分钟，在快节奏的生产环境中，这严重影响了生产效率。
那么，为什么传统方法难以胜任呢？这是因为 BGA/QFN 封装的特殊性。隐藏焊点处于封装内部，2D 光学检测只能获取焊点的平面图像信息，无法得知其三维形态。焊点的高度、形状等关键信息在 2D 检测中被忽略，导致无法准确判断焊点是否存在虚焊、气孔等缺陷。而且，2D 检测对于微小的表面变化不敏感，难以检测到微米级的形貌缺陷，这也是漏检率高的重要原因。
技术原理

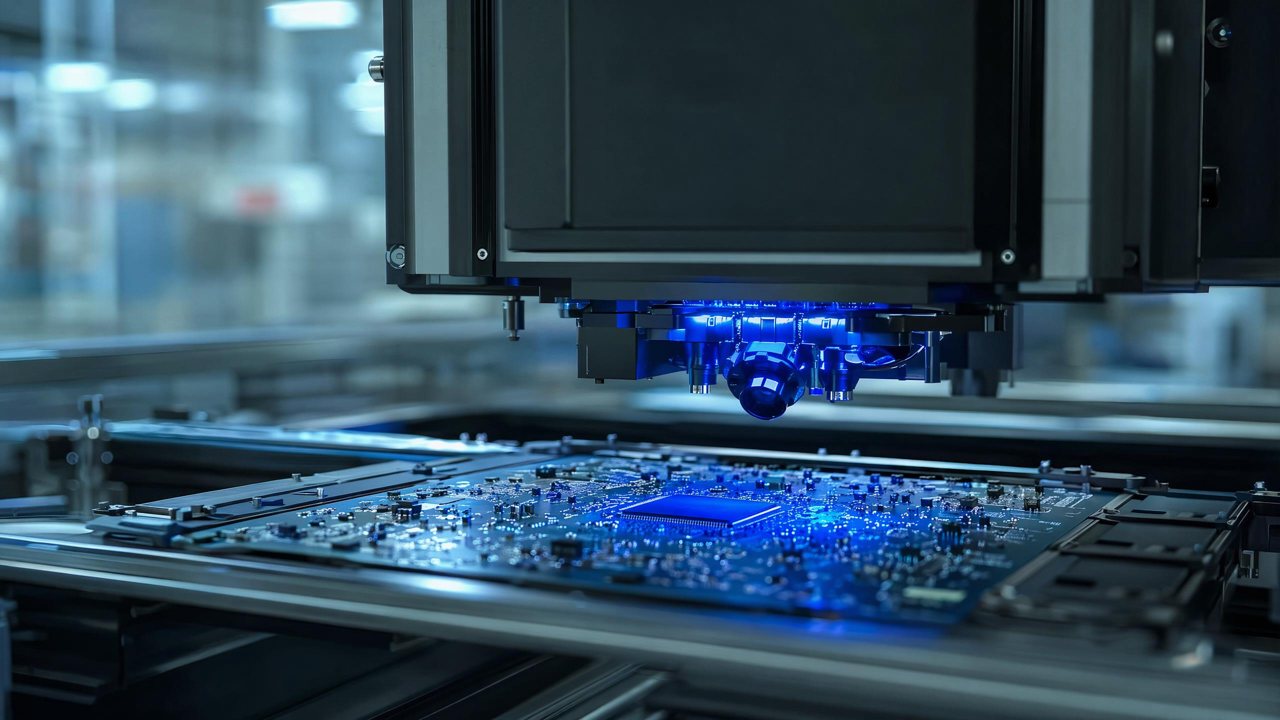

微链道爱 3D AI AOI 设备采用自研 3D 相机进行成像。该相机利用结构光原理，向检测对象表面投射特定的光图案。当光线照射到物体表面时，由于物体表面的高低起伏，反射光会发生变形。设备通过分析反射光的变形情况，就可以获取物体的三维信息。获取三维数据后，设备会进行三维形貌重建，将其转化为点云数据。点云数据包含了物体表面各个点的三维坐标信息，能够清晰地呈现焊点的三维形态，包括高度、形状等。
与传统的 2D 光学检测方法相比，3D 点云数据具有明显的优势。2D 检测存在盲区，无法检测到隐藏焊点内部的情况，而 3D 点云数据可以完整地呈现焊点的全貌。通过对这些三维信息的分析，设备能够准确检测出隐藏焊点的缺陷，如虚焊、气孔等。在检测共面度时，3D 点云数据可以精确测量焊点的高度差异，判断是否满足共面度要求。对于微米级形貌的检测，3D 成像的高精度能够捕捉到微小的表面变化，确保检测的准确性。此外，该设备还采用了 2D-3D 融合技术，将 2D 图像的纹理信息和 3D 点云的几何信息相结合，进一步提高了检测的全面性和准确性。
典型应用场景
- 隐藏焊点缺陷检测：BGA/QFN 封装下的隐藏焊点，传统 2D 检测难以发现其内部的虚焊、气孔等缺陷。微链道爱 3D AI AOI 设备的 3D 点云数据能够清晰呈现焊点的三维形态，通过对高度、形状等信息的分析，准确判断焊点是否存在缺陷。难点在于隐藏焊点位置特殊，不易获取准确的三维信息，设备需要高精度的成像和分析算法。
- 共面度检测：共面度对于电子产品的性能至关重要。设备利用 3D 点云数据精确测量焊点的高度差异，判断是否满足共面度要求。难点在于需要高精度的测量技术，以确保能够检测到微小的高度差异。
- 微米级形貌检测：电子产品的微小表面变化可能会影响其性能。3D 成像的高精度能够捕捉到微米级的形貌变化，检测出表面的划痕、凸起等缺陷。难点在于要能够区分正常的微小纹理和缺陷特征。
- 气孔检测：焊点中的气孔会影响焊点的强度和导电性。3D 点云数据可以呈现焊点内部的情况，通过分析点云数据的分布，检测出气孔的存在。难点在于气孔的大小和形状各异，需要准确识别。
落地案例
某大型电子制造企业，拥有多条 PCBA 生产线，产品涵盖多种类型的电子产品。该企业在 BGA/QFN 封装工序后的隐藏焊点检测环节，一直采用传统的 2D 光学检测方法，面临着漏检率高、误报率高和产品换型编程时间长等问题。在了解到微链道爱 3D AI AOI 设备后，企业决定进行试点应用。
上线过程中，微链道爱技术团队对企业的生产线进行了详细的调研和评估，根据企业的实际需求进行了设备的安装和调试。同时，对企业的操作人员进行了专业的培训，确保他们能够熟练使用设备和软件系统。经过一段时间的试运行和优化，设备正式投入使用。
使用微链道爱 3D AI AOI 设备后，企业的检测效果得到了显著提升。
上线前，企业的检测漏检率约为 3%，误报率高达 25%，产品换型编程时间为 30 分钟。上线后，检测的检出率达到了 99.2%，漏检率降低至 <0.8%，误报率降低了 -68%，产品换型时间从 30 分钟缩短至 5 分钟。这一系列数据的改善，不仅减少了有缺陷产品流入市场的风险，还有效降低了复检人力和时间成本，显著提高了生产效率。
微链道爱解决方案与产品
以 3D AI AOI 设备为核心，微链道爱提供了一套完整的检测解决方案。该设备的自研 3D 相机和三维形貌重建技术，能够有效检测 BGA/QFN 封装下的隐藏焊点、共面度、微米级形貌和气孔等 2D 光学盲区缺陷。配套的 DaoAI AI AOI 软件系统，具有视觉基础模型的特征认知能力，一块良品 5 分钟即可实现 0 代码自动编程，采用 APDT 正样本/少样本学习（1-20 张良品），并通过语义误报过滤功能，减少误报。
量化成效：使用微链道爱 3D AI AOI 设备后，检测的检出率达到 99.2%，漏检率降低至 <0.8%，大大减少了有缺陷产品流入市场的风险。误报率降低了 -68%，有效减少了复检人力和时间成本。产品换型时间从 30 分钟缩短至 5 分钟，显著提高了生产效率。
常见问题
微链道爱 3D AI AOI 设备能解决哪些 BGA/QFN 封装检测痛点？
微链道爱 3D AI AOI 设备可解决传统 2D 光学检测痛点，如漏检率高、误报率高、产品换型编程时间长等问题。它利用 3D 成像和 2D-3D 融合技术，提高检测的准确性和效率，有效减少缺陷产品流入市场的风险，降低复检成本。
微链道爱 3D AI AOI 设备的技术原理是什么？
该设备采用自研 3D 相机成像，基于结构光原理，投射光图案到物体表面，通过分析反射光变形获取三维信息，进行三维形貌重建。结合 2D-3D 融合技术，将 2D 纹理和 3D 几何信息结合，提高检测全面性与准确性。
使用微链道爱 3D AI AOI 设备有什么成效？
使用后，检测检出率达 99.2%，漏检率<0.8%，减少缺陷产品流入市场风险；误报率降低 68%，减少复检人力和时间成本；产品换型时间从 30 分钟缩短至 5 分钟，显著提高生产效率。
